Toite andmine mitte-PoE seadmele kuni 100 m (328 jalga) kaugusel PSE-st.
Jagab Gigabit PoE-signaali eraldi toite- ja andmeallikateks
Üks Ultra PoE allikas võib toita kuni kahte seadet
Reguleeritav pingeväljund toetab 12V, 16V, 24V või 48V seadmeid
Parima jõudluse saavutamiseks ühendatakse UPoE lülitite või injektoritega
Säästab paigaldus- ja seadmekulusid
Täisdupleksne Gigabiti kiirus
IEEE 802.3bt ühildub

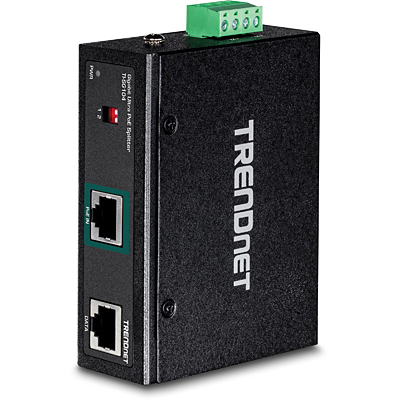

TRENDneti tööstuslik Gigabit UPoE Splitter, mudel TI-SG104, võrgustab mitte-PoE seadme, kasutades Gigabit Ultra PoE ühendust ja jagades selle eraldi toite- ja gigabit andmeallikateks. Tööstuslik gigabit UPoE splitter suudab ühest UPoE allikast toita kuni kahte seadet. Mugav DIP-lüliti reguleerib väljundvõimsuse 12V, 16V, 24V või 48V, et kohandada seda mitte-PoE-seadmete toitenõuetele. UPoE jaoturi kahekordne alalisvoolu väljund tagab suurema ühilduvuse seadmete vahel.
UPoE toiteallikaga
Toiteplokki ei ole vaja; UPoE splitter võtab UPoE võrguühenduse ja jagab toite ja andmed eraldi ühendusteks, et ühendada mitte-PoE seadme võrku kuni 100m (328ft.) kaugusele.
Reguleeritav väljundpinge
Mugav DIP-lüliti reguleerib pingeväljundi 12V (2,3A), 16V (2,3A), 24V (2,3A) või 48V (1,25A), et see vastaks mitte-PoE-seadme toitevajadustele.
Seinale paigaldatav
UPoE jaoturi seinale paigaldatav konstruktsioon sobib enamikule paigaldusstsenaariumidele.
Gigabit Ethernet
1 x Gigabit UPoE sisendport, 1 x Gigabit väljundport.
UPoE toiteallikaga
Ei vaja toiteadapterit; UPoE splitter võtab UPoE võrguühenduse ja jagab toite ja andmed eraldi ühendusteks, et ühendada mitte-PoE seadet kuni 100 m (328 ft.) kaugusele ulatuvas võrgus.
Reguleeritav väljundpinge
Mugav DIP-lüliti reguleerib pingeväljundi 12V (2,3A), 16V (2,3A), 24V (2,3A) või 48V (1,25A), et see vastaks mitte-PoE-seadme toitevajadustele.
Kahe alalisvooluväljundi klemmiplokk
UPoE jaotur sisaldab kahte alalisvoolu väljundklemmiplokki, mis annab toite kuni kahele seadmele
Seinale paigaldatav
Seinale paigaldatav konstruktsioon sobib enamiku paigaldusstsenaariumide jaoks
|
Standards | -
IEEE 802.3
-
IEEE 802.3u
-
IEEE 802.3ab
-
IEEE 802.3af
-
IEEE 802.3at
-
IEEE 802.3bt compatible
|
|
Device Interface | -
1 x Gigabit port
-
1 x Gigabit Ultra PoE in port
-
4-pin removable terminal block (dual DC output)
-
Adjustable output power DIP switch (48V, 24V, 16V, 12V)
-
LED indicator
-
DIN-Rail mount
-
Wall mount
-
Grounding point
|
|
Data Transfer Rate | -
Ethernet: 10Mbps (half duplex), 20Mbps (full duplex)
-
Fast Ethernet: 100Mbps (half duplex), 200Mbps (full duplex)
-
Gigabit: 2000Mbps (full duplex)
|
|
Special Features | -
Hardened components rated for extreme temperatures
-
Dual DC power output
-
Auto-Negotiation
-
ESD 4kV and Surge 2kV protection
|
|
Power | -
Input: 15.4W/30W/60W/95W PoE power
-
Max. Consumption: 7W (splitter only)
-
Max. Combined DC Output: 48V (1.25A), 24V (2.3A), 16V (2.3A), 12V (2.3A)
|
PoE Input |
Max. DC Output (split between two devices) | |
95W | -
48V(1.25A) DC Output: 60W
-
24V(2.3A) DC Output: 55W
-
16V(2.18A) DC Output: 35W
-
12V(2.25A) DC Output: 27W
| |
60W | -
48V(1.16A) DC Output: 56W
-
24V(2.12A) DC Output: 51W
-
16V(2.18A) DC Output: 35W
-
12V(2.16A) DC Output: 26W
| |
30W | -
48V(0.52A) DC Output: 25W
-
24V(0.95A) DC Output: 23W
-
16V(1.37A) DC Output: 22W
-
12V(1.83A) DC Output: 22W
| |
15.4W | -
48V(0.22A) DC Output: 10.6W
-
24V(0.44A) DC Output: 10.7W
-
16V(0.63A) DC Output: 10.2W
-
12V(0.85A) DC Output: 10.2W
|
|
|
Terminal Block | -
Dual DC power outputs, 4 pin
-
Wire range: 0.34mm^2 to 2.5mm^2
-
Solid wire (AWG): 12-24/14-22
-
Stranded wire (AWG): 12-24/14-22
-
Torque: 5 lb. – In / 0.5Nm / 0.56Nm
-
Wire strip length: 7-8mm
|
|
DIP Switch | |
DIP 1 |
DIP 2 |
Function | |
OFF |
OFF |
48V output | |
ON |
OFF |
24V output | |
OFF |
ON |
16V output | |
ON |
ON |
12V output |
|
|
MTBF | |
|
Housing | -
IP30 metal case
-
DIN-rail mount
-
Wall mount
-
Grounding point
-
4KV ESD protection
-
2KV surge protection
|
|
Operating Temperature | -
- 40° – 75° C (-40° – 167° F)
|
|
Operating Humidity | |
|
Dimensions | -
104 x 82 x 32mm (4.1 x 3.2 x 1.2 in.)
|
|
Weight | |
|
Certifications | -
CE
-
FCC
-
IEC EN60950-1
-
Shock (IEC 60068-2-27)
-
Freefall (IEC 60068-2-32)
-
Vibration (IEC 60068-2-6)
|
