4 x Gigabit PoE+ (802.3at) porti, 1 x Gigabit port ja 1 x Gigabit SFP pesa.
120 W täielik PoE+ võimsuse eelarve
12 Gbit/s kommutatsioonivõimsus
Karastatud IP30 klassifikatsiooniga metallist lüliti koos integreeritud DIN-riba kinnitusega
Töötemperatuuri vahemik -40 kuni 70 ºC (-40 kuni 158 ºF)
Kaks üleliigset redundantset toitesisendit koos ülekoormusvoolukaitsega
Alarmiväljund, mis käivitub voolukatkestuse korral
Toiteallikas müüakse eraldi (mudelid: TI-S15052, TI-S24052, TI-S12048, TI-S24048, 48VDC3000).

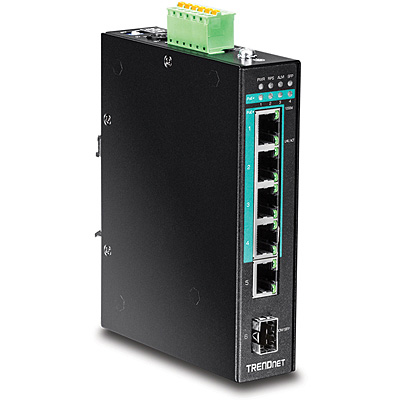

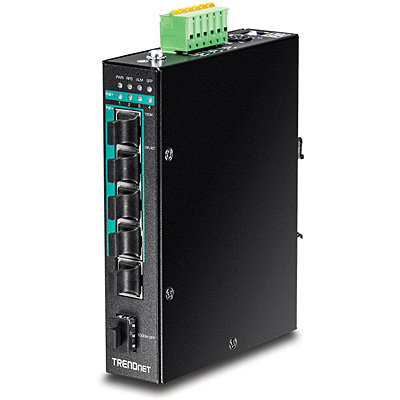

TRENDneti TI-PG541 on usaldusväärne IP30 haldamata PoE+ DIN-redelil põhinev lüliti, millel on karastatud komponendid, mis on hinnatud ekstreemsete tööstuskeskkondade jaoks. See pakub nelja Gigabit PoE+ porti (pordid 1-4, 802.3at), ühte Gigabit-porti, ühte SFP-pesa ja täielikku PoE-toite-eelarvet 120 vatti. Kaks üleliigset redundantset toitesisendit (toiteadapter müüakse eraldi) koos ülekoormusvoolukaitsega toetavad nullkatkestusnõudeid. Alarmiväljundit saab käivitada esmase ja/või üleliigse toite rikke korral.
Täielik PoE+ võimsuse eelarve
Varustab kuni 30 W PoE / PoE+ võimsust ühe pordi kohta (sadamad 1-4 802.3at / 802.3af) 120 W PoE võimsuse eelarvega.
Võrgupordid

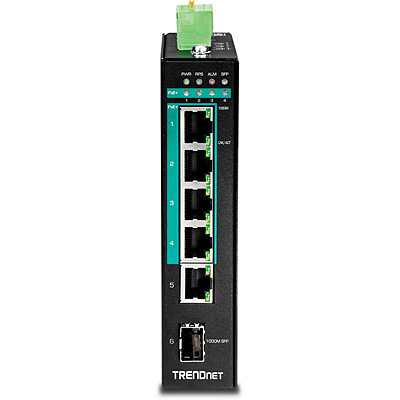

5 x Gigabit Ethernet port (port 1-4 PoE / PoE+) ja 1 x SFP-pesa.
Integreeritud DIN-riba kinnitus

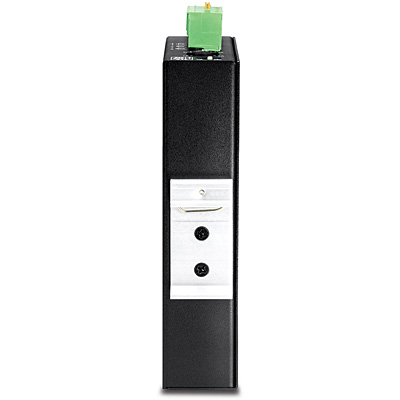

IP30 klassifikatsiooniga metallist korpus koos integreeritud DIN-riba paigaldustarvikutega
Lülitusvõimsus
12 Gbps kommutatsioonivõimsus
Redundantne toide
Kaks üleliigset redundantset toitesisendit koos ülekoormusvoolukaitsega
Alarmiväljund
Alarmiväljund, mis käivitub esmase ja/või üleliigse toite rikke korral (määratakse DIP-lülitiga)
Jumbo Frame
Saadab suuremaid pakette ehk Jumbo Frame'i (kuni 10 KB), et suurendada jõudlust.
Ekstreemsed temperatuurid
Karastatud lüliti on arvestatud töötemperatuuri vahemikuks -40 kuni 70 ºC (-40 kuni 158 ºF).
Elektromagnetiline vastavus
Vastab IEC61000-6-2 EMC üldstandardi immuunsusele tööstuskeskkondades.
Löögi- ja vibratsioonikindlus
Hinnatud löökidele (IEC 60068-2-27), vabalangemisele (IEC 60068-2-32) ja vibratsioonile (IEC 60068-2-6).
LED-indikaatorid
LED-indikaatorid edastavad toite-, redundantset toite-, häire-, SFP- ja võrgupordi olekut.
Maanduspunkt
Maanduspunkt kaitseb seadmeid väliste vooluülekannete eest
|
Standards | -
IEEE 802.3
-
IEEE 802.3u
-
IEEE 802.3ab
-
IEEE 802.3z
-
IEEE 802.3at
-
IEEE 802.3af
-
IEEE 802.3x
|
|
Device Interface | -
4 x Gigabit PoE+ ports
-
1 x Gigabit port
-
1 x Gigabit SFP slot
-

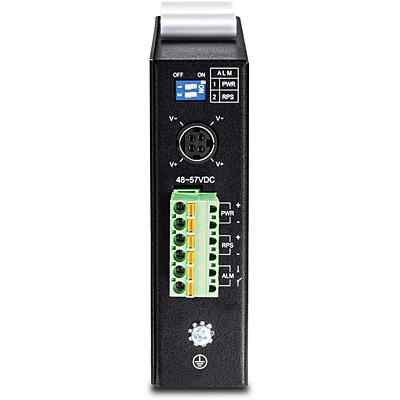

6-pin terminal block (removable)
-
DIP switch
-
DC power connector
-
LED indicators
-
Integrated DIN-Rail mount
|
|
Data Transfer Rate | -
Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
-
Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
-
Gigabit: 2000 Mbps (full duplex)
-
SX / LX: 2000 Mbps (full duplex)
|
|
Performance | -
Data RAM Buffer: 512 KB
-
Switching Fabric: 12 Gbps
-
MAC Address Table: 8 K entries
-
Jumbo Frame: 10 KB
-
Forwarding rate: 8.9 Mpps (64-byte packet size)
|
|
Special Features | -
Full PoE+ power to each PoE+ port
-
Hardened components rated for extreme temperatures
-
Dual redundant power inputs
-
Alarm output triggered by power failure
-
Auto-Negotiation
-
Auto store and forward architecture
-
Automatic address learning and address aging
-
ESD 8 KV and Surge 6 KV protection
|
|
Optional Power Adapter (48VDC3000 sold separately) | -
Input: 100 - 240 V AC, 50/60 Hz, 2 A
-
Output: 48 V DC, 3.34 A 160 watts max.
|
|
Optional Power Supply (TI-S24048 / TI-S12048 sold separately) | -
Input: 100 – 240 V AC, 50/60 Hz, 1.8 A 125 – 370 V DC
-
Output: 240 Watts, 48 V, 5 A
-
DIN-rail: TS-35/7.5 or 15
-
Operating Temperature: - 25 to 70 °C (- 13 to 158 °F)
|
|
Terminal Block | -
Input: PWR (Primary): 48 - 57 V DC
-
RPS (Redundant): 48 - 57 V DC
|
|
Power Consumption | -
Min.: 10 Watts (standby)
-
Max.: 130 Watts
-
PoE budget: 120 Watts (Max.)
|
|
PoE | -
Up to 15.4 watts / port for PoE
-
Up to 30 watts / port for PoE+
-
PoE: pin 1, 2 for power + and pin 3, 6 for power - (mode A)
-
IP30 metal case
-
Integrated DIN-rail mount
-
Grounding point
-
8 KV ESD protection
-
6 KV Surge protection
|
|
Operating Temperature | -
- 40 – 70 °C (- 40 - 158 °F)
|
|
Operating Humidity | |
|
Dimensions | -
135 x 100 x 30 mm (5.3 x 3.9 x 1.2 in.)
|
|
Weight | |
|
Certifications | -
CE
-
FCC
-
Shock (IEC 60068-2-27)
-
Freefall (IEC 60068-2-32)
-
Vibration (IEC 60068-2-6)
|
