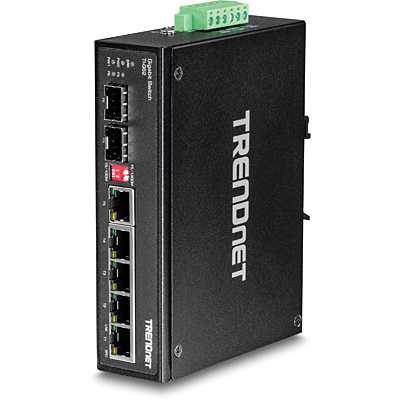

6-pordiline karastatud tööstuslik gigabaitne DIN-riba lüliti
TI-G62 (versioon v1.0R)
5 x Gigabit Ethernet-porti
1 x jagatud SFP-pesa ja 1 x spetsiaalne SFP-pesa
12 Gbit/s kommutatsioonivõimsus
Karastatud IP30 klassifikatsiooniga metallkommutaator
Sisaldab DIN-riba ja seinakinnitusi
Äärmuslik töötemperatuurivahemik -40 kuni 75 ºC (-40 kuni 167 ºF)
Kaks üleliigset redundantset toitesisendit koos ülekoormusvoolukaitsega
Alarmiväljund, mis käivitub voolukatkestuse korral
Toiteplokk müüakse eraldi (mudel TI-M6024).
TRENDneti TI-G62 on usaldusväärne IP30 kaitseklassiga mittehaldatav DIN-riba lüliti, millel on karastatud komponendid, mis on mõeldud kasutamiseks äärmuslikes tööstuskeskkondades. See pakub 5 Gigabit Ethernet-porti, ühte jagatud SFP-pesa, ühte spetsiaalset SFP-pesa ja 12 Gbps kommutatsioonivõimsust. DIP-lülitid lülitavad jagatud Gigabit-porti ja SFP-pesa vahel ning seavad toetatud läbilaskevõime kas 100 Mbit/s või 1 Gbit/s. Kaks üleliigset toitesisendit (toiteallikas müüakse eraldi: TI-M6024) ja toiteallikate häiresignaalide käivitus toetavad nullkatkestuse rakendusi.
Võrgupordid
5 x Gigabit Ethernet-porti, 1 x ühine SFP-pesa (jagatud koos Ethernet-portiga 5 ja varustatud 100/1000 Mbit/s DIP-lülitiga) ja 1 x spetsiaalne SFP-pesa.
DIN-riba/seinakinnitus
IP30 klassifikatsiooniga metallist korpus koos kaasasoleva DIN-riba ja seinakinnituse riistvaraga
Lülitusvõimsus
12 Gbps kommutatsioonivõimsus
Redundantne toide
Kaks üleliigset redundantset toitesisendit koos ülekoormusvoolukaitsega (toiteallikas müüakse eraldi: mudel TI-M6024).
Alarmiväljund
Alarmiväljund, mis käivitub esmase ja/või üleliigse toiteühenduse rikke korral.
Jumbo Frame
Saadab suuremaid pakette ehk Jumbo Frame'i (kuni 9 KB), et suurendada jõudlust.
Ekstreemsed temperatuurid
Karastatud lüliti on arvestatud töötemperatuuride vahemikuks -40 kuni 75 ºC (-40 kuni 167 ºF).
Elektromagnetiline vastavus
Vastab FCC osa 15 B-osa A-klassi ja CE EN 55022 A-klassi standarditele.
Sertifikaadid
Sobib infotehnoloogia (ITE) seadmetele (EN55022/24); tööstus-, teadus- ja meditsiiniseadmetele (ISM) (EN55011).
Löögi- ja vibratsioonikindel
Hinnatud löökidele (IEC 60068-2-27), vabalangemisele (IEC 60068-2-32) ja vibratsioonile (IEC 60068-2-6).
Maanduspunkt
Maanduspunkt kaitseb seadmeid väliste vooluülekannete eest
|
Standards | -
IEEE 802.3
-
IEEE 802.3u
-
IEEE 802.3ab
-
IEEE 802.3z
-
IEEE 802.3x
|
|
Device Interface | -
5 x Gigabit ports
-
1 x Shared SFP slot (port F5)
-
1 x Gigabit SFP slot (port F6)
-
6-pin removable terminal block
-
LED indicators
-
DIP switch
-
DIN-Rail mount
-
Wall mount
-
Grounding point
|
|
Data Transfer Rate | -
Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
-
Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
-
Gigabit: 2000 Mbps (full duplex)
|
|
Performance | -
Data RAM Buffer: 1024 KB
-
Switching Fabric: 12 Gbps
-
MAC Address Table: 2 K entries
-
Jumbo Frame: 9 KB
-
Forwarding rate: 8.9 Mpps (64-byte packet size)
|
|
Special Features | -
Hardened components rated for extreme temperatures
-
Redundant power inputs
-
Auto-Negotiation
-
Auto store and forward architecture
-
Automatic address learning and address aging
|
|
Power | -
Input: 12 - 56 V DC
-
Compatible power supply: TI-M6024 (sold separately)
-
Consumption: Max. 3.84 Watts
|
|
Terminal Block | -
Redundant power inputs, alarm relay contact, 6 pin
-
Wire range: 0.34 mm^2 to 2.5 mm^2
-
Solid wire (AWG): 12-24/14-22
-
Stranded wire (AWG): 12-24/14-22
-
Torque: 5 lb. – In / 0.5 Nm / 0.56 Nm
-
Wire strip length: 7-8 mm
|
|
DIP Switch | -
1: set port 5 to copper port or SFP slot
-
2: set port 5 to 100 Mbps or 1000 Mbps on SFP slot
|
|
Alarm Relay Contact | -
Relay outputs with current carrying capacity of 1 A, 24 V DC
-
Short circuit mode when two power sources are connected
-
Open circuit mode when only one power source is connected
|
|
MTBF | |
|
Housing | -
IP30 metal case
-
DIN-rail mount
-
Wall mount
-
Grounding point
-
ESD Protection: Contact: 6kV / Air: 8kV
-
Surge Protection: 2kV
|
|
Operating Temperature | -
- 40 to 75 °C (-40 to 167 °F)
|
|
Operating Humidity | |
|
Dimensions | -
143 x 104 x 36 mm (5.6 x 4.1 x 1.4 in.)
|
|
Weight | |
|
Certifications | -
CE
-
FCC
-
Shock (IEC 60068-2-27)
-
Freefall (IEC 60068-2-32)
-
Vibration (IEC 60068-2-6)
|
