8 x Gigabit-porti
2 x SFP-pesa
Toetab 100/1000Base-FX kiudoptilisi SFP-mooduleid
20 Gbps lülitusvõimsus
Karastatud IP30 klassifikatsiooniga metallist korpus
Sisaldab DIN-riba paigalduskinnitust
Lai töötemperatuurivahemik -40° - 75° C (-40° - 167° F)
Toetab LACP, STP/RSTP, VLAN ja IGMP Snooping'i
IEEE 802.1p QoS koos järjekorra ajastamise toetusega
Sageduspiirangu juhtimine pordi kohta
Redundantsed toitesisendid koos ülekoormusvoolukaitsega
Alarmiväljund, mis käivitub voolukatkestuse korral
Toetab Ethernet Ring Protection Switching (ERPSv2)
Toiteplokk müüakse eraldi (mudel: TI-M6024)

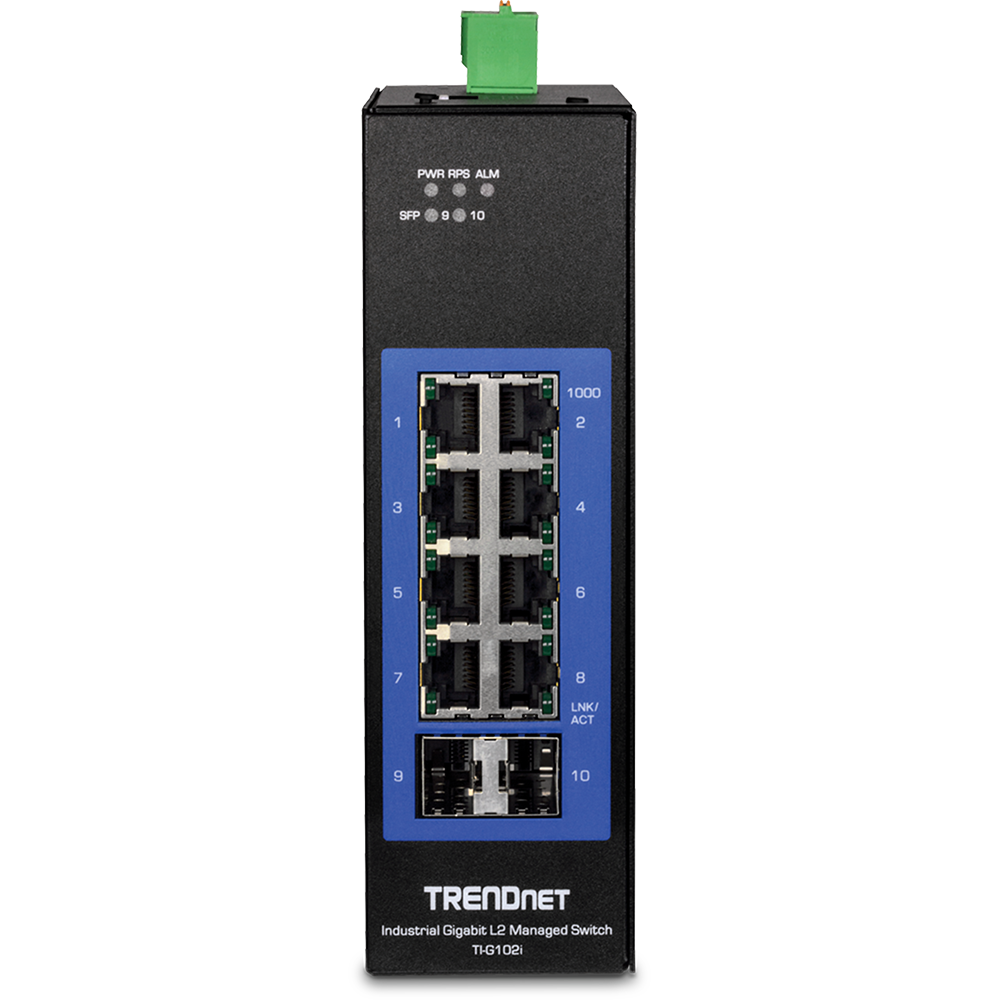

TRENDneti tööstuslike Gigabit L2 hallatavate DIN-Rail lülitite seeria pakub täiustatud 2. kihi hallatavaid funktsioone koos täiustatud liikluskontrolliga, et vastata tänapäeva VKE-võrkude arenevatele nõudmistele. Iga tööstuslik 2. kihi hallatav kommutaator on varustatud IP30 klassifikatsiooniga metallkorpusega, mis on kavandatud taluma suurt vibratsiooni ja lööki, töötades samal ajal laias temperatuurivahemikus -40° - 75° C (-40° - 167° F) tööstuskeskkondades. Meie tööstuslikel 2. kihi juhitavate kommutaatorite mudelitel on kiireks seadmeühenduseks vasest Gigabiti pordid ja SFP-pesad, mis toetavad nii 100Base-FX kui ka 1000Base-FX mooduleid pikamaa kiudoptiliste võrkude rakenduste jaoks.
Need tööstuslikud DIN-Raili hallatavad 2. kihi lülitid pakuvad intuitiivset veebipõhist haldusliidest. Iga TRENDneti tööstuslik 2. kihi hallatav kommutaator toetab täiustatud liiklusjuhtimise kontrolli, tõrkeotsingut ja SNMP-seiret. Täiustatud hallatavate kommutaatorite funktsioonide hulka kuuluvad LACP, et grupeerida pordid kokku ja suurendada lülitite vahelist ribalaiust, VLANid virtuaalsete LAN-rühmade segmenteerimiseks ja eraldamiseks, QoS liikluse prioriseerimiseks, portide ribalaiuse kontroll ja SNMP-seire, mis teeb igast TRENDneti tööstuslikust 2. kihi hallatavast kommutaatorist võimsa lahenduse VKE-võrkudele.
Integreerimise paindlikkus
Hallatava 2. kihi funktsioonide hulka kuuluvad VLAN, IGMP snooping, QoS, RMON, SNMP trap ja syslog jälgimiseks ja paindlikuks võrguintegratsiooniks.
Löögi- ja vibratsioonikindlus
Tööstuslikud hallatavad 2. kihi lülitid on hinnatud löögi- (EN 60068-2-27), vabalangemise (EN 60068-2-32) ja vibratsioonikindlaks (EN 60068-2-6).
Tööstuslik disain
Tööstuslik 2. kihi hallatav kommutaator on varustatud IP30 kaitseklassiga metallkorpusega ja töötab laias temperatuurivahemikus -40° - 75° C (-40° - 167° F).
Võrgupordid
Gigabiti pordid kiire võrguühenduse jaoks ja SFP-pesad pikamaa kiudoptiliste rakenduste jaoks.
Liikluse juhtimine
Layer 2 Managed funktsioonide hulka kuuluvad 802.1Q, MAC ja portide eraldamise VLAN, IGMP Snooping, portide kaupa ribalaiuse kontroll / 802.1p / DSCP / järjekorra ajastamine (SPQ / WRR), STP / RSTP spanning tree ja linkide koondamine paindlikuks võrguintegratsiooniks.
Juurdepääsu kontroll
Hallatava juurdepääsu kontrolli funktsioonid hõlmavad ACL-i, IP-MAC-portide sidumist, ARP kontrolli, 802.1X RADIUS, MAC-aadresside õppimist, DHCP snooping ja IP Source Guard pakuvad tööstuslikele 2. kihi hallatavatele kommutaatoritele mitmekihilist võrgu juurdepääsu kontrollimist
|
Standards | -
IEEE 802.1d
-
IEEE 802.1p
-
IEEE 802.1Q
-
IEEE 802.1w
-
IEEE 802.1X
-
IEEE 802.1ab
-
IEEE 802.1ax
-
IEEE 802.3u
-
IEEE 802.3x
-
IEEE 802.3z
-
IEEE 802.3ab
-
IEEE 802.3ad
-
IEEE 802.3az
|
|
Device Interface | -
8 x Gigabit ports
-
2 x 100/1000Mbps SFP slots
-
6-pin removable terminal block (primary/RPS power inputs & alarm relay output)
-
DIP switches
-
LED indicators
-
Reset button
|
|
Data Transfer Rate | -
Ethernet: 10Mbps (half-duplex), 20Mbps (full-duplex)
-
Fast Ethernet: 100Mbps (half duplex), 200Mbps (full duplex)
-
Gigabit Ethernet: 2000Mbps (full duplex)
|
|
Performance | -
Switch fabric: 20Gbps
-
RAM buffer: 128MB
-
MAC address table: 8K entries
-
Jumbo frames: 10KB
-
Forwarding mode: store and forward
-
Forwarding rate: 14.88Mpps (64-byte packet size)
|
|
Management | -
HTTP web-based GUI
-
CLI: Telnet / SSHv2
-
SNMP v1, v2c, v3
-
SNMP trap (up to 5 receivers)
-
RMON groups 1/2/3/9
-
Device configuration backup & restore, upgrade firmware, reboot, and reset to default
-
Multiple administrative or read-only user accounts
-
Enable or disable power saving mode per port
-
Static MAC entries
-
LLDP (Link layer discovery protocol)
-
Netlite device map
-
ONVIF device discovery
-
SNTP
-
SMTP alert
-
Syslog
-
Port statistics/utilization
-
Traffic monitor
-
Port mirror: one to one, many to one
-
Storm control: Broadcast, multicast, destination lookup failure (Min. limit: 1pps)
-
Loopback detection
-
DHCP relay/option 82
-
Modbus/TCP
-
SFP DDMI (Digital Diagnostic Monitoring Interface)
|
|
MIB | -
MIB II RFC 1213
-
Bridge MIB RFC 1493
-
RMON (Group 1,2,3,9) RFC 2819 RFC 1757
|
|
Spanning Tree | -
IEEE 802.1d STP (spanning tree protocol)
-
IEEE 802.1w RSTP (rapid spanning tree protocol)
-
BPDU filter, guard, and root guard
|
|
Link Aggregation | -
Static link aggregation and 802.3ad dynamic LACP (Up to 3 groups)
|
|
Quality of Service (QoS) | -
802.1p Class of service (CoS)
-
DSCP (Differentiated Services Code Point)
-
Bandwidth control per port
-
Queue Scheduling: strict priority (SP), weighted round robin (WRR), weighted fair queuing (WFQ)
|
|
VLAN | -
802.1Q tagged VLAN
-
MAC-based VLAN
-
Port isolation
-
Up to 256 VLAN groups, ID range 1-4094
|
|
Multicast | -
IGMP snooping v1, v2, v3
-
IGMP querier
-
IGMP fast leave
-
Up to 256 multicast groups
-
Static multicast entries
|
|
Access Control | -
802.1X authentication (Local user database, RADIUS, guest VLAN assignment)
-
DHCP snooping/screening
-
Trusted host/IP access list for management access
-
Port Security/MAC address learning restriction (Up to 100 entries per port)
-
Static/dynamic ARP inspection
|
|
ACL | -
Source/Destination MAC address
-
Source/Destination IP address
-
Source Interface
-
VLAN ID
-
EtherType
-
TCP/UDP port 1-65535
|
|
Special Features | -
Netlite device discovery and map display in GUI
-
Port security: MAC address learning restriction per port
-
DHCP relay/option 82 & DHCP server snooping/screening support
-
Wide operating temperature range
-
Redundant power inputs
-
Alarm relay triggered by power failure
-
Surge and ESD protection
|
|
Power | -
PWR (Primary) terminal input: 12 – 60V DC
-
RPS (Redundant) terminal input: 12 – 60V DC
-
Compatible power supply: TI-M6024 (60W), TI-S12024 (120W), TI-S12048 (120W), and TI-S24048 (240W) sold separately
-
Max. consumption: 13W
|
|
Terminal Block | -
Redundant power inputs, alarm relay contact, 6-pin
-
Wire range: 0.5 mm^2 to 2.5 mm^2
-
Solid wire (AWG): 12-26
-
Stranded wire (AWG): 12-26
-
Wire strip length: 10-11mm
|
|
DIP Switch | |
Switch |
Status |
Function | |
1 |
OFF |
Disable alarm relay for PWR power input | |
ON |
Enable alarm relay for power failure on PWR power input | |
2 |
OFF |
Disable alarm relay for RPS power input | |
ON |
Enable alarm relay for power failure on RPS power input | |
3 |
OFF |
Storm control managed by switch configuration | |
ON |
Enable storm control (Broadcast and DLF rate set to 300pps) Takes precedence over storm control switch configuration | |
4 |
OFF |
802.1p QoS managed by switch configuration | |
ON |
Enable 802.1p QoS on ports 1 and 2 (Set CoS priority to tag 4 on ports 1 and 2) Takes precedence over 802.1p QoS switch configuration | |
5 |
OFF |
Port 9 SFP set to Gigabit speed full duplex | |
ON |
Port 9 SFP set to 100Mbps speed full duplex | |
6 |
OFF |
Port 10 SFP set to Gigabit speed full duplex | |
ON |
Port 10 SFP set to 100Mbps speed full duplex |
|
|
Alarm Relay Output | -
Relay output with current carrying capacity of 1A, 24V DC
-
Short circuit mode when one power source is connected
-
Open circuit mode when two power sources are connected
|
|
Enclosure | -
IP30 rated metal enclosure
-
Fanless passive cooling
-
DIN-Rail mount
-
Grounding point
-
ESD (Ethernet) Protection: 8KV DC
-
Surge (Power) Protection: 2KV DC
|
|
MTBF | -
617,085 hours @ 25° C
-
113,378 hours @ 75° C
|
|
Operating Temperature | -
-40° – 75° C (-40° – 167° F)
|
|
Operating Humidity | |
|
Dimensions | -
160 x 120 x 50mm (6.3 x 4.72 x 1.97 in.)
|
|
Weight | |
|
Certifications | -
CE
-
FCC
-
Shock (IEC 60068-2-27)
-
Freefall (IEC 60068-2-32)
-
Vibration (IEC 60068-2-6)
|
|
Warranty | |
|
PACKAGE CONTENTS |
-
TI-G102i
-
Quick Installation Guide
-
Removable terminal block
-
DIN rail mounting bracket
|
