TI-F10S30 (versioon v1.0R)
Kaitsekindla IP40 klassifikatsiooniga kompaktne korpus
100Base-FX ühemoodiline kiudoptika kuni 30 km kaugusele (18,6 mi.)
SC-tüüpi kiudoptiline port
Äärmuslik töötemperatuurivahemik -40 kuni 75 ºC (-40 kuni 167 ºF)
Ülekoormusvoolukaitse
Sisaldab DIN-riba ja seinakinnitusi
Toiteallikas müüakse eraldi (mudel TI-M6024).
TRENDneti TI-F10S30 on kompaktne IP40-klassi 100Base-FX kiudmuundur, mille karastatud komponendid on ette nähtud äärmuslikeks tööstuskeskkondadeks. See võimaldab 100Base-FX ühemoodilise fiiberkiuga pikamaavõrkude loomist kuni 30 km (18,6 miili) kaugusele. Komplektis on nii DIN-riba kui ka seinakinnituse riistvara. Toiteplokk müüakse eraldi: mudel TI-M6024.
Võrgupordid
1 x 10/100 Mbit/s Ethernet-port ja 1 x 100Base-FX SC-tüüpi kiudoptiline port.
Kiudoptika
100Base-FX ühemoodiline kiudoptika kuni 30 km (18,6 miili) kaugusele.
Dip-lülitid
Dip-lüliti 1: Link Fault Pass Through (LFP) toetuse sisse/välja lülitamine.
Dip-lüliti 2: muundurirežiim või lülitusrežiim

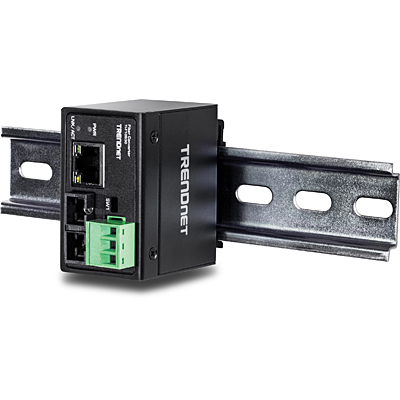

DIN-riba/seinakinnitus
IP40 klassifikatsiooniga metallist korpus koos kaasasoleva DIN-riba ja seinakinnituse riistvaraga
Ekstreemsed temperatuurid
Karastatud muundur on mõeldud töötemperatuuride vahemikuks -40 kuni 75 ºC (-40 kuni 167 ºF).
LED-indikaatorid
LED-indikaatorid kinnitavad võrguühenduse olemasolu
|
Standards | -
IEEE 802.3
-
IEEE 802.3u
-
IEEE 802.3x
|
|
Device Interface | -
1 x 10/100 Mbps port
-
1 x 100Base-FX port (SC-type)
-
3-pin terminal block
-
LED indicators
-
DIN-Rail mount
-
Wall mount
-
Grounding point
|
|
Data Transfer Rate | -
Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
-
Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
|
|
Special Features | -
Hardened components rated for extreme temperatures
-
Auto-Negotiation
-
Link Fault Pass Through (LFP)
-
Converter mode, switch mode
-
ESD 8 KV and Surge 6 KV protection
|
|
Fiber | -
Media: Single-mode SC connector
-
Cable: 62.5 / 125 or 50 / 125 µm
-
Wavelength: 1310 nm
-
Optical Output Power (dBm): -15 ~ -8
-
Optical Input Power (dBm): -34 ~ 0
-
Power Budget: 7
-
Distance: 30 km
|
|
Power | -
Input: 12 – 60 V DC or 18 – 36 V AC
-
Compatible power supply: TI-M6024 (sold separately)
-
Consumption: Max. 1.92 Watts
|
|
Terminal Block | -
Redundant power inputs, 3 pin
-
Wire range: 0.34 mm^2 to 2.5 mm^2
-
Solid wire (AWG): 12-24/14-22
-
Stranded wire (AWG): 12-24/14-22
-
Torque: 5 lb. – In / 0.5 Nm / 0.56 Nm
-
Wire strip length: 7 – 8 mm
|
|
MTBF | |
|
Housing | -
IP40 metal case
-
DIN-rail mount
-
Wall mount
-
Grounding point
-
8 KV ESD protection
-
6 KV surge protection
|
|
Operating Temperature | -
- 40 to 75 °C (-40 to 167 °F)
|
|
Operating Humidity | |
|
Dimensions | -
60 x 50 x 35 mm. (2.4 x 2 x 1.4 in.)
|
|
Weight | |
|
Certifications | -
CE
-
FCC
-
Shock (IEC 60068-2-27)
-
Freefall (IEC 60068-2-32)
-
Vibration (IEC 60068-2-6)
|
|
Warranty | |
|
PACKAGE CONTENTS |
-
TI-F10SC30
-
Quick Installation Guide
-
Removable terminal block
-
DIN-rail / wall mount kit
|
