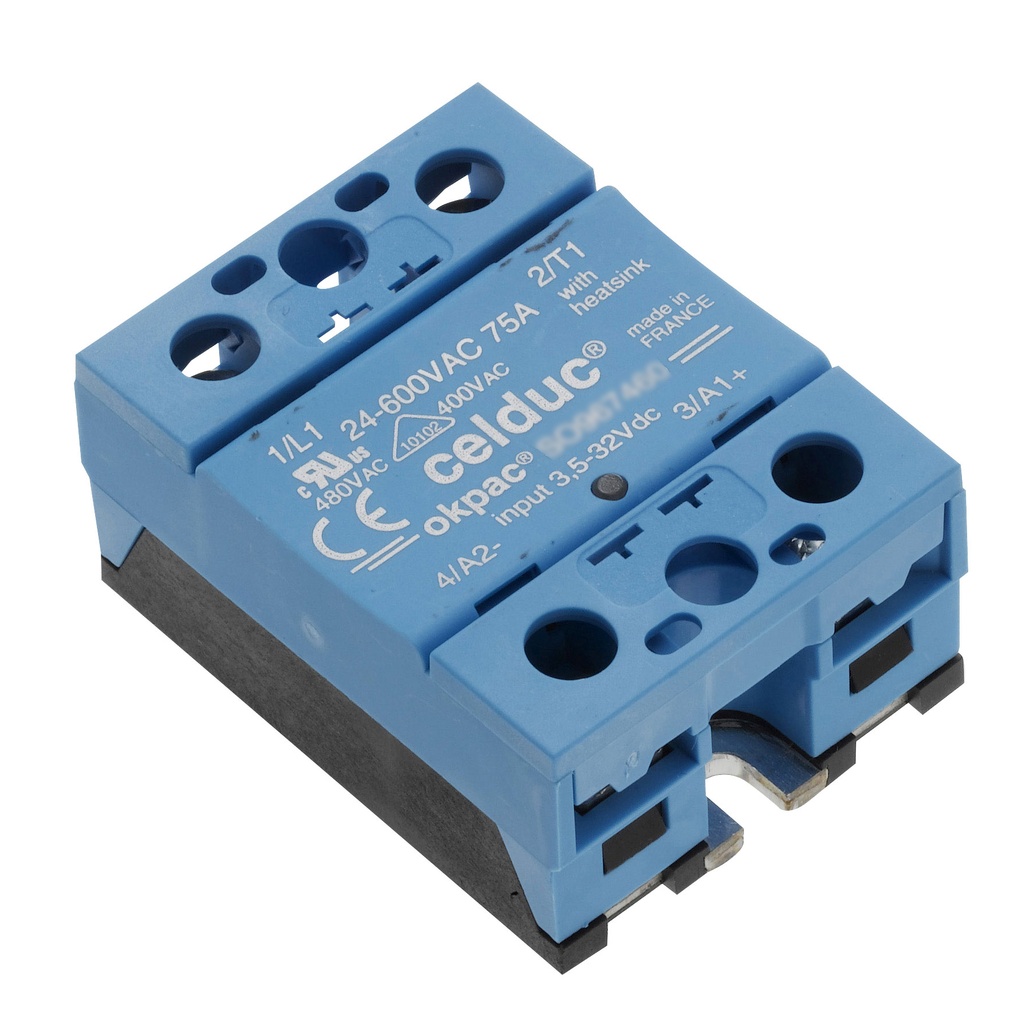

Juhtmestage oma keskmisi vahelduvvoolukoormusi usaldusväärse lülitamise ja täiustatud kaitsega.
See vastupidav ühefaasiline pooljuhtlüliti (SSR) on sisseehitatud väljundkaitsega ning sobib ideaalselt erinevate tööstuslike rakenduste jaoks, mis hõlmavad mõõdukaid vahelduvvoolukoormusi. Pikem eluea ja vähendatud elektromagnet häirete tagamiseks on sellel nullpunkti lülitus. Laiem juhtpinge vahemik tagab ühilduvuse suurema hulga juhtimissüsteemidega. Kuigi jahutusradiaator ei kuulu komplekti, on see kruviklemmidega disain sobiv nõudlikeks keskkondadeks.
Peamine omadus: Täiustatud väljundkaitse
Sellel SSR-il on sisseehitatud pingest sõltuvad takistid (VDR-id) ülepingekaitseks pingepiikide ja transientsete pinge tõusude vastu, edendades usaldusväärset tööd ja pikemat toote eluiga rakendustes, kus võib esineda kõrgemate transiendi pingetega keskkondi.
Eelised:
Usaldusväärne lülitamine: Nullpunkti lülitamise tehnoloogia tagab pikema eluea ja vähendab elektromagnet häireid.
Täiustatud väljundkaitse: Integreeritud pingest sõltuvad takistid (VDR-id) kaitsevad pingepiikide ja transientsete pinge tõusude eest parema töökindluse tagamiseks kõrgete transiendi pingetega keskkondades.
Keskmine voolumaht: Käitleb kuni 95A suuruseid mõõdukaid vahelduvvoolukoormusi.
Laiem juhtpinge vahemik: Ühildub laiema vahemikuga juhtpingetega (3.5-32VDC) suurema süsteemi paindlikkuse tagamiseks.
Tugev konstruktsioon: Kruviklemmid ja vastupidav korpus tagavad usaldusväärse töö nõudlikes keskkondades.
Stabiilne töö: Reguleeritud sisend tagab järjepideva töö.
Täiustatud soojusjuhtimine: Soojuspadja aitab sooju hajutada (välisjahutusradiaator võib olla vajalik sõltuvalt rakendusest).
Ohutu töö: Vastab erinevatele tööstuslikes rakendustes kasutamiseks mõeldud rahvusvahelistele ohutusstandarditele, sealhulgas UL-sertifikaadile koos lühise voolu nimiväärtusega (SCCR) 100kA.
Märkus: Jahutusradiaatorit ei kuulu komplekti ja see võib osutuda vajalikuks sõltuvalt rakendusest ja ümbritseva õhu temperatuurist. Detailsete tehniliste andmete, paigaldusjuhiste ja jahutusradiaatori valimise juhendite saamiseks konkreetse koormuse ja keskkonna tingimuste põhjal lugege tootja tootelehte.
Spetsifikatsioonid
Tüüp: Ühefaasiline SSR - nullpunkti lülitus - väljundkaitsega
Tristori nimivõimsus: 95A (lühiajaline vool)
Maksum lülitusvool (AC-1 @ 40°C): 95A
Kinnitusviis: Kruvikinnitus
Poolide arv: 1 (ühefaasiline)
Funktsioon: Vahelduvvoolu sisselülitamine/väljalülitamine nullpunkti lülitusega
Lülituspinge vahemik: 24-510VAC
Juhtpinge vahemik: 3.5-32VDC (laiem vahemik ühilduvuse tagamiseks)
Standardid: CE, CSA, EAC, UKCA, UL (cURus), UL (cURus koos SCCR 100kA)**
Omadused:
95A/24-510VAC/VDR/CTRL 3.5-32VDC/LED/REGULIITUD SISEND/SOOJUSPADJAND
Vahelduvvoolu relee
SO9 seeria
Väljundkaitse tüüp: VDR
Jahutusradiaatorit ei kuulu komplekti (soovitatav on eraldi muretsemine sõltuvalt rakendusest)
Kruviklemmid (toiteallikas) turvaliste ühenduste tagamiseks nõudlikes keskkondades
LED-indikaator lihtsaks oleku jälgimiseks
Reguleeritud sisend stabiilse töö jaoks
Soojuspadja parema soojuse hajumise tagamiseks (soovitatav on jahutusradiaator)
Hokipulga korpus
Rakendused
(AC-1 / LC A): Kütteseadmed (keskmine võimsus)
