PoE lahendus RJ45 100m piirangu ületamiseks
PLANET POE-E304 on 1-portiline 95W 802.3bt PoE++ kuni 4-portiline 802.3af/at Gigabit PoE Extender, mis on mõeldud spetsiaalselt punktist-punkti PoE rakenduste jaoks. POE-E304 saab maksimaalselt 95-vatise PoE võimsuse IEEE 802.3bt PoE sisendportist ja annab maksimaalselt 65-vatise PoE võimsuse eelarve neljale PoE väljundportile, pikendades nii Gigabit Ethernet andmete kui ka IEEE 802.3at/802.3af Power over Ethernet'i üheaegset ülekandekaugust üle standardse 100m (328 ft.) Cat. 5/5e/6 UTP-kaablit kuni 200 meetrini. Seega pakub POE-E304 lihtsat lahendust PoE-portide lisamiseks ilma suurema kaabelduse paigaldamiseta ja saavutab paindlikumad võrgurakendused, ilma et oleks vaja välist toiteadapterit.
Plug and Play paigaldus
POE-E304 on üsna lihtne paigaldada lihtsa Plug and Play põhimõttel. Seda kasutatakse toiteallika seadme (PSE) ja toiteallikaga seadme (PD) vahel. POE-E304 annab PD-le toite, ilma et see mõjutaks andmeedastuse jõudlust. POE-E304 pakub kuluefektiivset ja kiiret lahendust PoE standardraadiuse kahekordistamiseks 100 meetrilt 200 meetrile. POE-304 on kujundatud kompaktses karbis, mis sisaldab viit RJ45 porti, millest üks "PoE IN" port toimib PoE (andmete ja toite) sisendina ja ülejäänud neli "PoE OUT" porti PoE väljundina. Port "PoE OUT" on ka toiteinjektor, mis edastab alalisvoolu üle Cat5/5e/6 kaabli ning edastab samaaegselt andmeid ja energiat PSE ja PD vahel.
Hardware Specifications
Network ConnectorPoE In Port
1 x 10/100/1000BASE-T Ethernet with IEEE 802.3bt PoE++ “Data + DC” in, auto MDI/MDI-X, auto-negotiation RJ45 connector
PoE Out Port
4 x 10/100/1000BASE-T Ethernet with IEEE 802.3af/802.3at PoE “Data + DC” out, auto MDI/MDI-X, auto-negotiation RJ45 connector
Data Rate10/100/1000Mbps
Switch ArchitectureStore-and-Forward
MAC Address Table2K
Data Buffer1Mbits
Switch Fabric10Gbps
Switch Throughput7.44Mpps @ 64 bytes
Jumbo Frame9K
Flow ControlIEEE 802.3x pause frame for full duplex
Back pressure for half duplex
LED IndicatorsPoE In Port
10/100/1000 LNK/ACT (green)
PoE Out Port 1 to Port 4
10/100/1000 LNK/ACT (green)
PoE-in-Use (orange)
PWR (orange)
ProtectionESD: Contact 4KV, Air 6KV
Surge: 4KV
EnclosureMetal
InstallationDesktop/Wall mountable
Dimensions (W x D x H)168 x 93 x 32 mm
Weight403g
Power RequirementsPoE In: IEEE 802.3bt or 4-pair 802.3at PoE+ compliant with voltage within 50V-56V DC

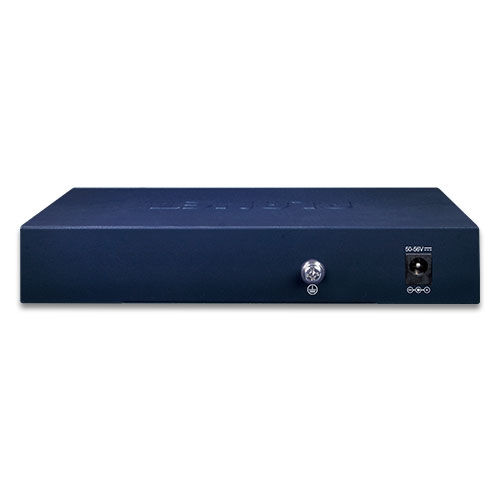

External DC: 50~56V DC
Power Consumption0.9 watts/3.1BTU (System on)
74 watts/252.4BTU (Full loading with PoE function)
Network Cable10BASE-T: 4-pair UTP Cat5 up to 100m (328ft)
100BASE-TX: 4-pair UTP Cat5 up to 100m (328ft)
1000BASE-T: 4-pair UTP Cat5e, 6, up to 100m (328ft)
EIA/TIA-568 100-ohm STP (100m, 328ft)
Power over Ethernet
PoE StandardPoE In Port
IEEE 802.3bt Power over Ethernet Plus Plus end-span and mid-span PD class 4 PD
Per PoE Out Port
IEEE 802.3at Power over Ethernet Plus end-span PSE
IEEE 802.3af Power over Ethernet end-span PSE
PoE PowerPoE In Port
50~56V DC, max. 95 watts input
Per PoE Out Port
50~55V DC, max. 32 watts output
Power Pin AssignmentPoE In Port
1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-)
Per PoE Out Port
1/2 (-), 3/6 (+), end-span (Type A)
PoE Power Budget65 watts (max.) @ IEEE 802.3bt PoE++ Type 4 PSE input
32 watts (max.) @ IEEE 802.3at PoE+ input
Standard Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Standard ComplianceIEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
IEEE 802.3x Flow Control
Environment
OperatingTemperature: 0 ~ 50 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
StorageTemperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
