PLANET POE-172 Ultra Power over Ethernet Injector pakub maksimaalselt 60-vatist võimsust ja kiiret Ethernet-andmesideühendust kõikjal teie võrguinfrastruktuuris. PLANETi üheportiline Ultra Power over Ethernet lahendus sisaldab järgmisi tooteid:
■ POE-172: 60-vatine Ultra Power over Ethernet-injektor.
■ POE-171S: 12V/19V/24V DC Power over Ethernet jaotur
Kiire ja lihtne Gigabit Ultra Power PoE võrgu juurutamine
POE-172 on üheportiline Ultra Power over Ethernet injektor, mille maksimaalne väljundvõimsus on 60 vatti üle Ethernet-kaabli. See on loodud spetsiaalselt selleks, et rahuldada kasvavat nõudlust suurema võimsusega nõutavate võrguseadmete järele, nagu näiteks:
■ PTZ Speed Dome
■ AIO (All-in-One) puutearvuti
■ Kaugjuhitav digitaalne kuvar
■ muud võrguseadmed, mis vajavad normaalseks tööks suuremat võimsust
POE-172 edastab Ethernet digitaalsed andmed koos 56 V alalisvoolu toitega üle keerdpaarkaabli 60-vattise Power over Ethernet Injectorina ja ühendatud Ultra Power over Ethernet splitter, POE-171S, eraldab digitaalsed andmed ja toite kolmeks valikuliseks väljundiks (12V/19V/24V DC), mille kaugus on kuni 100 meetrit.
60 vati võimsus üle 4 paari UTP
POE-172 ja POE-171S Ultra PoE lahendused kasutavad sama kaabeldusstandardit nagu IEEE 802.3at/af PoE. Selle asemel, et anda energiat üle 2-paarilise keeratud UTP - olgu see siis lõpp- (pins 1, 2, 3 ja 6) või keskpaar (pins 4, 5, 7 ja 8) -, pakub see võimsust kuni 60 vati võimsuse saamiseks, kasutades kõiki nelja paari standardset Cat. 5e/Cat. 6 Etherneti kaablit. Uues 4-paarilises süsteemis kasutatakse kahte PSE-kontrollerit nii andmepaaride kui ka varupaaride toiteks.
PoE standard
IEEE 802.3af
(802.3at tüüp 1)
IEEE 802.3at
(802.3at tüüp 2)
Ultra PoE (POE-172)
Maksimaalne PSE poolt edastatav võimsus
15,4 vatti
30 vatti
60 vatti
PD-s saadaval olev võimsus
12,95 vatti
25,5 vatti
50 vatti
Pinge vahemik
48V
50~57V
56V
Kasutatud Twisted Pair
2-paariline
4-paariline
Toetatud režiimid
End-span või Mid-span
End-span + Mid-span
Toetatav kaabeldus
Kat. 3/5/5e/6
Kat. 5e/6
Kõik-ühes ja kompaktse suurusega disain

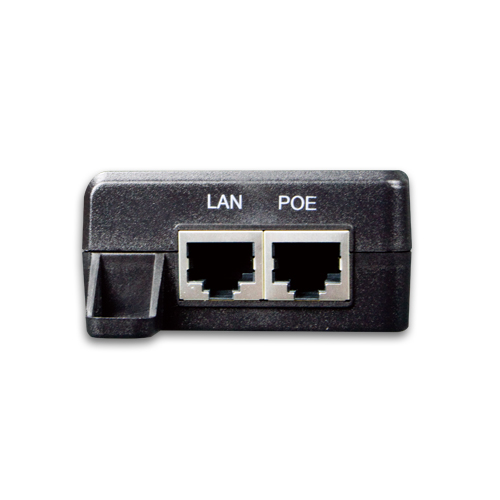

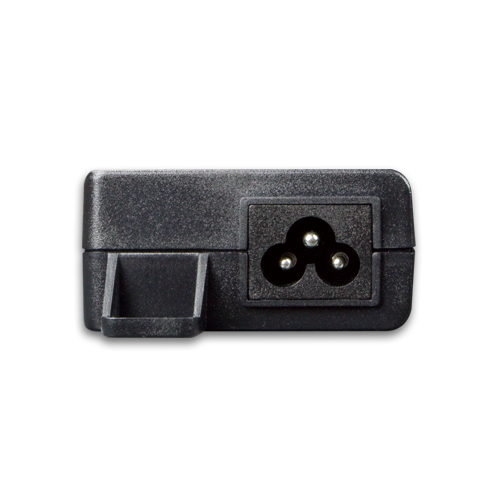

POE-172 on kõik-ühes, üheportiline PoE+ injektor koos sisemise toiteallikaga, mille kontseptsioonid on „lihtne paigaldada“, „Plug and Play“ ja „lihtne tõrkeotsing“ äri- ja kodukasutajatele. Kompaktse suurusega korpuses on POE-172 esipaneelil üks 100-240 V vahelduvvoolu sisendpesa, kaks valgusdioodi (System POWER ja PoE ACTIVE) ülaküljel ja kaks RJ45 porti (PoE port ja LAN port) tagapaneelil. Lihtsalt ühendage Ethernet-kaablid ja toitejuhe ning POE-172 on valmis pakkuma samaaegselt kiiret võrgukommunikatsiooni ja ülikiire PoE-injektori funktsioone, ilma et oleks vaja tarkvara konfigureerimist.
Kiire ja lihtne kaablite paigaldamine PoE-võrgu kasutuselevõtuks
POE-172 ühildub tagurpidi nii 802.3af kui ka 802.3at PoE standarditega ja võimaldab kasutajatel paindlikult kasutada standardseid ja suure võimsusega seadmeid, et edastada andmeid ja energiat üheaegselt ühe Ethernet-kaabli kaudu kuni 100 meetri ulatuses. POE-172 vabastab turva-IP-kaamera ja traadita AP kasutuselevõtu toitepistikupesa asukoha piirangutest ja täiendavast vahelduvvoolu juhtmestikust. Seega vähendab see kaablite arvu ja kõrvaldab vajaduse elektripistikupesade järele seinal, laes või mis tahes kättesaamatus kohas ning eelkõige vähendab paigaldusaega.
Hardware Specifications
InterfaceLAN: 1 x RJ45 STP, “Data” Input Port
PoE: 1 x RJ45 STP, “Data + Power” Output Port
AC Connector: 1 x AC input power socket, IEC-320 C6
Network CableUltra PoE (60W): 4-pair UTP Cat. 5, 5e, 6 up to 100m (328ft)
802.3af/at PoE (15W/30W): 2-pair UTP Cat. 3, 4, 5, up to 100m (328ft)
LED IndicatorSystem: Power x 1 (green)
PoE Port: Active, PoE ready/in-use x 1 (green)
Data Rate10/100/1000Mbps
Dimensions (W x D x H)115 x 62.5 x 31 mm
Weight235g
Unit Output VoltageDC 56V, 1.08A
Power Requirements100-240V AC @50/60Hz, 1.5A max.
Power Consumption60 watts max.
Operating Temperature0 ~ 50 degrees C
Storage Temperature-10 ~ 70 degrees C
Operating Humidity5 ~ 95%, relative humidity, non-condensing
Storage Humidity5 ~ 95%, relative humidity, non-condensing
Power over Ethernet
PoE StandardUltra PoE over 4-pair UTP cable,
IEEE 802.3at Power over Ethernet Plus End-span/Mid-span PSE
PoE Power Supply TypeEnd-span + Mid-span
Power Pin AssignmentPair 1 End-span: 1/2 (+), 3/6 (-)
Pair 2 Mid-span: 4/5 (+), 7/8 (-)
PoE Power OutputDC 56V/60-watt PoE via 4-pair
DC 56V/30-watt PoE via 2-pair
Standards Conformance
Standards ComplianceIEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3af Power over Ethernet
Regulatory ComplianceFCC Part 15 Class B, CE
