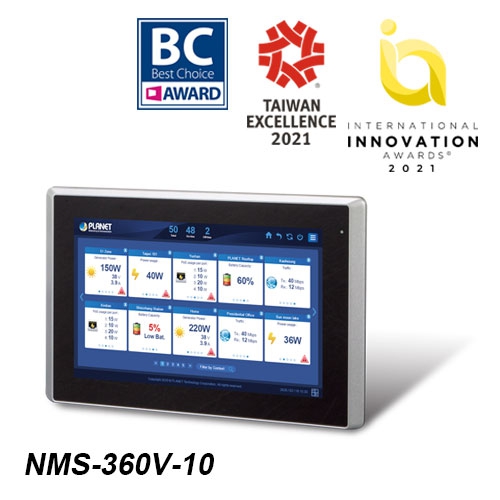

Intelligentne taastuvenergia juhtimise kontroller
PLANET NMS-360V taastuvenergia juhtimise kontroller suudab automaatselt tuvastada kuni 512 kaugseadet, mida toidab PLANET BSP-360 tööstuslik taastuvenergia seade nii, et päikesepatarei, aku ja PoE-pordi kasutamine salvestatakse. Peale selle hallatakse SNMP, MQTT protokolli ja PLANET Smart Discovery utiliidi nõuetele vastavaid liiklusprotokolle. Seega võimaldab see administraatoril tsentraalselt hallata kuni 512 sõlme sisaldavat võrku keskkontorist, suurendades oluliselt võrgu ja energiajuhtimise tõhusust. Lisaks toetab NMS-360V kuni 2048 PLANETi IP-kaamerat, mille puhul tehakse ONVIF-protokolli kaudu hetkepilte.
Jälgige energiakasutuse taset ning süsteemi ja seadme sündmusi minutite jooksul.
Avalehel kuvatakse süsteemi ja seadme sündmuste olekud, et jälgida, kas need jäävad administraatori poolt määratud piirmäära piiridesse või mitte. See aitab administraatoril kiiresti teada saada, kas süsteem töötab stabiilselt või mitte. Süsteemisündmuse funktsioon pakub sündmuste õigeaegse statistika tabelit ja te saate ühe puudutusega filtreerida sündmuse seadme. Sündmusseadmete sektsioon näitab, millised seadmed on vähese energiaga, ei tööta korralikult ja on rivist väljas. Praeguse energiakasutuse taseme ja rohelise energiakasutuse graafik näitab valitud seadmete energiakasutuse staatust. Seega võimaldab see teil saada väärtuslikku teavet praeguse energiaseisundi ja muude olukordade kohta ühe pilguga. Selle abil saab administraator kohe tegeleda mis tahes probleemiga, mis neil seadmetel võib olla.
Kasutajasõbralik seadistamisviisard
NMS-360V parandab kasutajakogemust, pakkudes kasutajasõbralikumat seadistamisviisarit, mis juhendab samm-sammult, kuidas iga seotud funktsiooni tuleb seadistada. Nagu rakendus, vähendab see väljaõppe aega ja võimaldab ka mittetehnilistel kasutajatel minutitega juhtimissüsteemi seadistada.

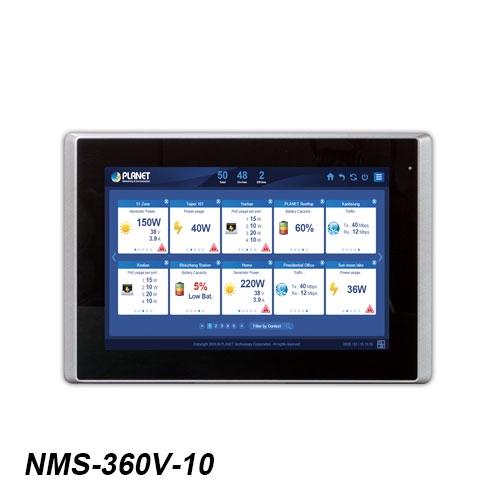

Rakenduse sarnane seadmetabel, et otseselt jälgida energiakasutuse staatust jne.
NMS-360V interaktiivne seadmetabel sisaldab süsteemi PoE-kasutuse, pordipõhise PoE-kasutuse, aku mahutavuse ja linkupordi liikluse olekuid iga BSP-360-ga varustatud seadme kohta. Sarnaselt rakendusele saab administraator ühe pilguga näha iga BSP-360 toitega seadme staatust. Konkreetse funktsiooni kiireks kontrollimiseks saab administraator kasutada funktsiooni „Threshold Selector“, „Status Selector“ ja „Filter by Context“.
Reaalajas tsentraliseeritud järelevalve koos PoE-konfiguratsiooniga
Kuna NMS-360V on varustatud BSP-360 toitega seadmete üksikasjaliku süsteemivaatega, võimaldab see konfigureerida iga toitega seadet, näiteks lülitada sisse IP-kaamera 1, lülitada välja IP-kaamera 2 jne. Ajaloogika graafik salvestab iga seadme generaatori võimsuse, energiakasutuse ja liikluse oleku. Kui BSP-360 tuvastab PLANETi kaamera, saate selle järelevalve eesmärgil lisada ONVIFi IP-kaamerate nimekirja.
Kohene e-posti häirefunktsioon
NMS-360V e-posti häirefunktsioon on mõeldud selleks, et saata administraatorile e-posti hoiatus SMTP-serveri kaudu, kust saab leida syslogi teavet, kui tuvastatakse kõrvalekalle. See võib kutsuda administraatorit üles tuvastatavat probleemi võrgus kiiresti lahendama.
Energia kasutuselevõtu optimeerimine koos Site Mapsi abil
Asukohakaartide abil saab BSP-360 paigutada vastavalt kohapealsele kasutuselevõtule, säästes nii aega ja kulusid kohapealsele toele ja järelevalvele. Seadmete hetkeseisundid kuvatakse reaalajas ja IP-kaamera hetkepildi funktsioon suudab näidata tegelikku kohapealset pilti. Kui generaatori võimsus on madal, saate reaalajas kuvatava pildi kaudu näha, kas on pilves või sajab vihma või on tegemist muude teguritega.
HDMI ekraani sünkroniseerimise projektsioon ja kauglülitus
NMS-360V See toetab HDMI-liidest, mida saab hõlpsasti ühendada teise suurema suurusega ekraaniga, nii et kasutaja saab hõlpsasti jälgida võrku selgemalt. Samuti saab seda kasutada veebibrauseri kaudu kõikjalt, et avada rohkem monitoriekraani, mis on võimelised pääsema ligi DHCP-võimelise võrgu hallatavatele sõlmpunktidele, kontrollides seega mitut seadet teise arvuti, sülearvuti või tahvelarvuti kaudu.
Ökonoomne keskne energiahalduslahendus VKEdele
PLANET NMS-360V Renewable Energy Management Controller võimaldab kasutajatel eemalt jälgida reaalajas BSP-360 toitega seadmete olekut, sealhulgas rohelise energia olekut, keskmist energiakasutust, hetkelist PoE-kasutust jne. Kaugjuhtimise veebihalduse kaudu on peakontori administraatoril võimalik jälgida ja juhtida neid kaugel asuvaid, BSP-360 poolt toidetavaid seadmeid.
BSP-360 sisseehitatud neli 802.3at/802.3af PoE-porti võimaldavad administraatoril paindlikult paigaldada PoE-juhtmevaba AP-d kaugemates piirkondades, muretsemata lisapistikupesade leidmise pärast. Töötades koos paari traadita ülekandeüksusega, saab BSP-360 Renewable Energy PoE Switch/Router'i tõhusalt hallata kaugjuhtimiskeskusest.

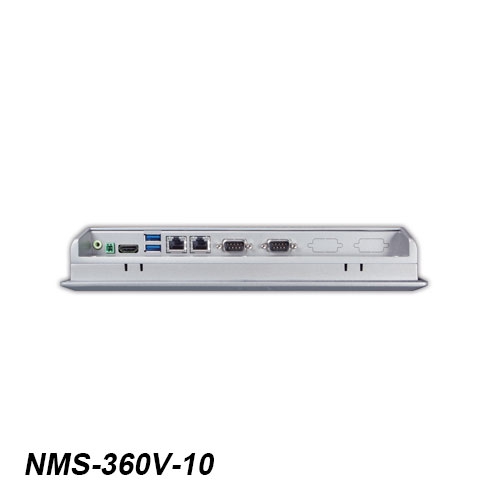

Tööstusklassi füüsiline riistvara
- 2x10/100/1000BASE-T Gigabit Ethernet RJ45 porti
- 2xUSB 3.0 porti konfiguratsiooni varundamiseks ja taastamiseks
- 1 x audioliini väljund (reserv)
- 1 x HDMI-liides
- 2 x DB-9 COM1,COM2 (reserveeritud)
- 1 x 3-poolne alalisvoolu sisendklemm
- 1 x 2-poolne pesa sisse/välja lülitamise nupu jaoks (reserveeritud)
- VESA (100 x 100) paneelkinnitus
BSP-360 juhtimine
Armatuurlaud, mis annab ülevaate süsteemi, toite, liikluse ja seadme sündmuste olekust.
Seadmeloend Seadmete oleku ülevaade ja hallatav funktsioon.
Setup Wizard Lihtne samm-sammult juhendamine
Node Discovery Management toimub pärast seda, kui BSP-360 toitega seade on tuvastatud.
Rakenduspõhine seadmete vaatamine Rakenduspõhised seadmed, mis on kooskõlas SNMP, MQTT ja Smart Discoveryga
Sündmuste tabel Süsteemi olekust saab teatada sündmuste häire kaudu
Häiresüsteem E-postihoiatused administraatorile SMTP-serveri kaudu
Device Provisioning Võimaldab BSP-360 korraga konfigureerida ja ajakohastada
Saitekaart BSP-360 ja IP-kaamerate reaalajas paiknemise kaart kasutaja määratud kaardil, et optimeerida energia kasutuselevõttu.
PoE kaugjuhtimine Reaalajas kaugjuhtimisega PoE sisse/välja lülitamine ühendatud seadmete taaskäivitamiseks
Kasutajakontroll Võimaldab nõudmisel kontode loomist ja kasutaja määratletud juurdepääsupoliitikat.
Skaleeritavus Tasuta süsteemi uuendamine ja BSP-360 püsivara hulgiuuendamise võimalus
Maksimaalne skaleeritavus 1 asukohakaart, 512 sõlme, 2048 hallatavat IP-kaamerat.
Võrgustiku haldamise omadused
- Sisseehitatud DHCP-server
- Turvaline SSL-juurdepääs
- Veebipõhine GUI haldusliides
- SNMP v1, v2c ja v3 haldamine
- Toetab PLANET DDNS/Easy DDNS
Product
Model
NMS-360V-12NMS-360V-10
Form FactorPanel Mount, VESA 100 x 100
Physical Specifications
I/O Interface2 10/100/1000BASE-T Gigabit Ethernet RJ45 ports
2 USB 3.0 ports (They cannot be used at the same time.)
1 Audio Line Out (reserved)
1 HDMI interface
2 DB-9 COM1,COM2 (reserved)
1 3-pin DC power input terminal
1 2-pin connector for power on/off button (reserved)
Storage2.5" 32G SATA3 HDD
Touch LCD Size
12.1” TFT-LCD10.1” TFT-LCD
Touch TypeResistive Touch Window
Projected Capacitive Touch
Display Resolution
1024 x 7681280 x 800
Display Luminance(cd/m²)
500350
Display Viewangle(H°/V°)
160(H)/140(V)160(H)/160(V)
Display Contrast
700:1800:1
Display Backlight lifetime (hrs)
30,000 hrs40,000 hrs
Light Transmission (%)Resistive Touch Window: over 80%
Projected Capacitive Touch: over 90%
Dimensions (W x D x H)
12”: 319 x 51.7 x 245 mm10”: 285 x 48.9 x 189 mm
Weight
12”: 2.9 kg10”: 2 kg
EnclosureAluminum Die-casting Chassis
Power RequirementsDC IN 9~36V
60W adapter 12V 5A with terminal block
AC 100~240V, 2.0A, 60~50Hz.
Environment & Certification
IP RatingIP66 compliant front bezel
TemperatureOperating: 0 ~ 50 degrees C
Storage: -30 ~ 70 degrees C
Humidity10 ~ 90% relative humidity (non-condensing)
MTBF (Hours)100,000
Network Management
Number of Managed Devices512
Number of IP cameras2,048
DashboardProviding the at-a-glance view of system, power, traffic, and device event statuses
Setup WizardEasy-to-use step-by-step guidance
Node DiscoveryManagement is carried out once a BSP-360-powered device is detected.
App-like Device ViewingApp-like devices that are compliant with SNMP, MQTT, and Smart Discovery
Event TableThe status of system can be reported via event alarm
Alarm SystemE-mail alerts for the administrator via the SMTP server
Device ProvisioningEnabling BSP-360 to be configured and upgraded at the same time
Site MapReal-time site map of BSP-360 and IP cams on the user-defined map to optimize
energy deployment
Remote PoE ControlReal-time remote PoE on/off to reboot connected devices
User ControlAllowing on-demand account creation and user-defined access policy
ScalabilityFree system upgrade and BSP-360 firmware bulk upgrade capability
Maximum Scalability1 site map, 512 nodes, 2048 managed IP cameras.
Backup/Restoration/ReadProvides system and profile backup/restoration/read raw data from USB
User Account ManagementSupports on-demand account creation per user-defined access
Policy
Network Services
NetworkDDNS
Supports PLANET DDNS/Easy DDNS
DHCP
Built-in DHCP Server for auto IP assignment to APs
Management
SSL; Web browser (Chrome is recommended);
SNMP v1, v2c, v3
Discovery
Supports SNMP, ONVIF and PLANET Smart Discovery
MaintenanceBackup
System backup and restore to local or USB HDD
Reboot
Provides system reboot manually or automatically per power schedule
Diagnostic
Provides IPv4/IPv6 ping and trace route
Standards Conformance
Regulatory ComplianceCE, FCC
Standards ComplianceIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3x Flow control and back pressure
