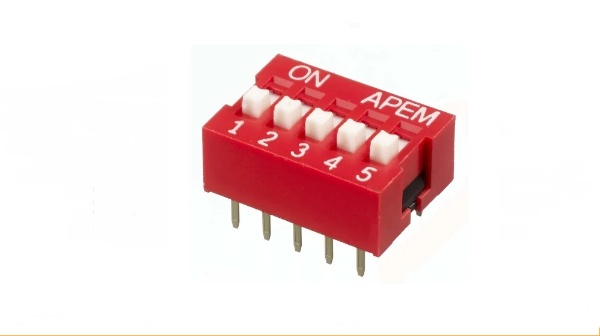

See on mitmekülgne 5-suunaline DIP-lüliti, millel on klassikaline liugurdisain lihtsaks käsitsijuhtimiseks. Läbi-augu paigalduseks loodud lüliti on usaldusväärne lahendus mitmesugusteks elektroonilisteks rakendusteks. Selle SPST-NO (Single Pole, Single Throw – Normally Open) konfiguratsioon sobib ideaalselt sisse-/väljalülitusfunktsioonide jaoks.
Lüliti isepuhastuvad, kullatud kontaktid tagavad madala esialgse takistuse, maksimaalselt vaid 50 mΩ, ja pika, 2000 tsükliga elektrilise eluea. See on ette nähtud 24V alalisvoolule lülitusvooluga kuni 25mA ja mittetoimevooluga 100mA.
Vastupidavast PBT korpusest ja PA66 materjalist valmistatud lüliti on loodud töötama temperatuuridel -40°C kuni +85°C. Polüimiidist linditihend teeb lüliti pärast jootmist pihustuspesuga puhastatavaks, muutes selle professionaalseks kasutamiseks vastupidavaks komponendiks.
DISTINCTIVE FEATURES
1 to 12 Way
Self-cleaning wiping contacts
Gold plated terminals
Spray washable with tape seal
ENVIRONMENTAL SPECIFICATIONS
Operating Temperature: -40 °C to +85 °C (-40 °F to +185 °F)
Storage Temperature: -40 °C to +85 °C (-40 °F to +185 °F)
Spray washable (with tape seal)
ELECTRICAL SPECIFICATIONS
Max. Current/Voltage Rating:
-Switching: 25 mA 24 VDC
-Contact rating: 100 mA 50 VDC
Initial Contact Resistance: 50 mΩ max
Insulation Resistance: 100 MΩ min. at 500 VDC
Dielectric Strength: 500 VAC min.
Electrical Life: 2,000 cycles
MECHANICAL SPECIFICATIONS
Operating force: 1,000 gf (9.8 N) max
MATERIALS
Case & Actuator: PBT
Base: PA66
Contact: Gold plated
Terminal: Gold plated brass
Protection tape: Polyimide
