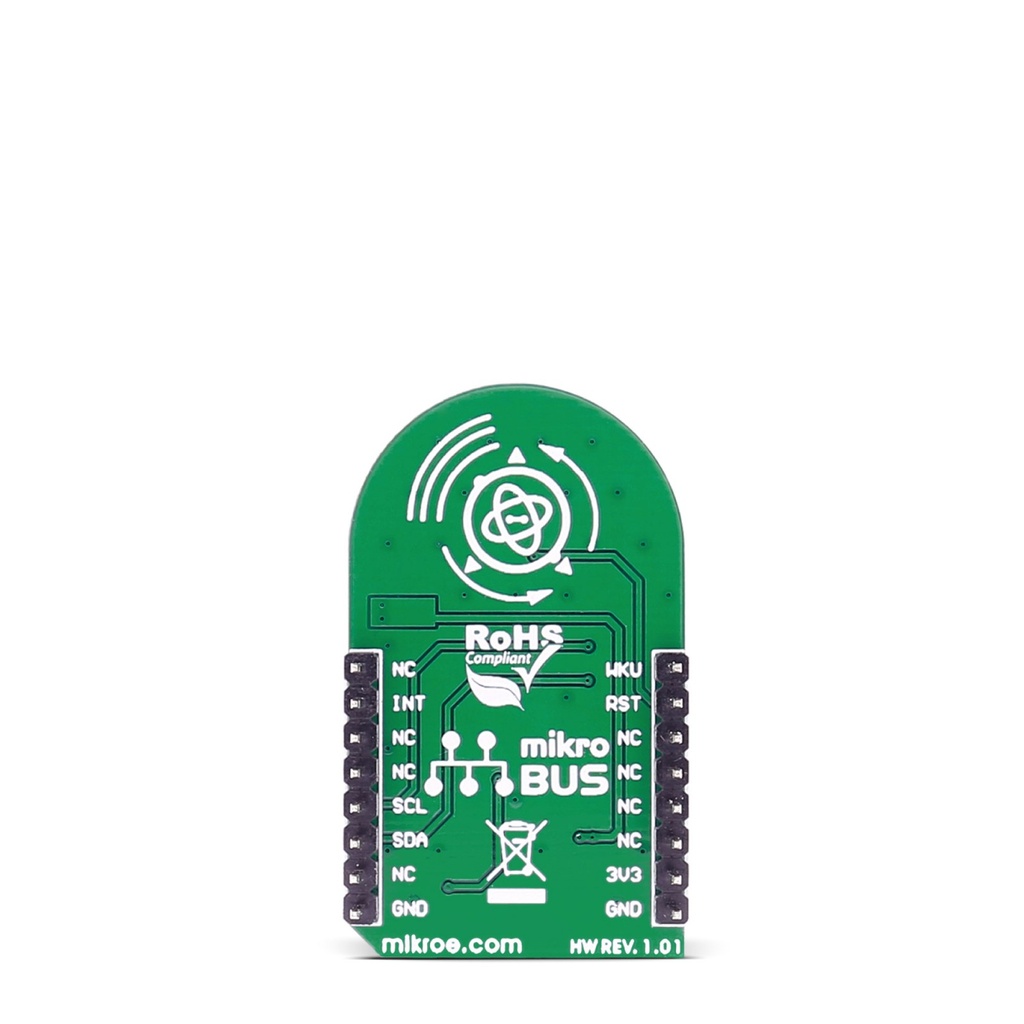

3D Motion click kannab Microchipi MM7150 9-teljelist sensori fusion-liikumismoodulit. See on täielik iseseisev lahendus, mis koosneb 3-teljelisest kiirendusmõõtjast, güroskoobist, magnetomeetrist ja SSC7150 liikumisprotsessorist. Liikumise koprotsessoril on sensorite fusioonialgoritmid, mis võtavad üksikute sensorite toorandmed ning filtreerivad, kompenseerivad ja kombineerivad need kokku. Saadud väljund annab usaldusväärset ja täpset positsioneerimis- ja orientatsiooniteavet. Platvorm suhtleb sihtmikroskoopiga mikroBUS I2C-liidese kaudu; kasutatakse ka WAKE- ja RESET-pinke (vastavalt mikroBUS AN ja RST asemel) ning katkestuspinke (INT).
|
Type |
Motion |
|
Applications |
Internet of Things, remote controls, gaming and fitness monitoring |
|
On-board modules |
Microchip’s MM7150 9-axis sensor fusion motion module, SSC7150 motion coprocessor |
|
Key Features |
Complete self contained solution comprising a 3-axis accelerometer, a gyroscope, a magnetometer |
|
Key Benefits |
Sensor fusion ensures gyroscope drift cancellation and magnetic immunity |
|
Interface |
GPIO,I2C |
|
Input Voltage |
3.3V |
|
Compatibility |
mikroBUS |
|
Click board size |
M (42.9 x 25.4 mm) |
