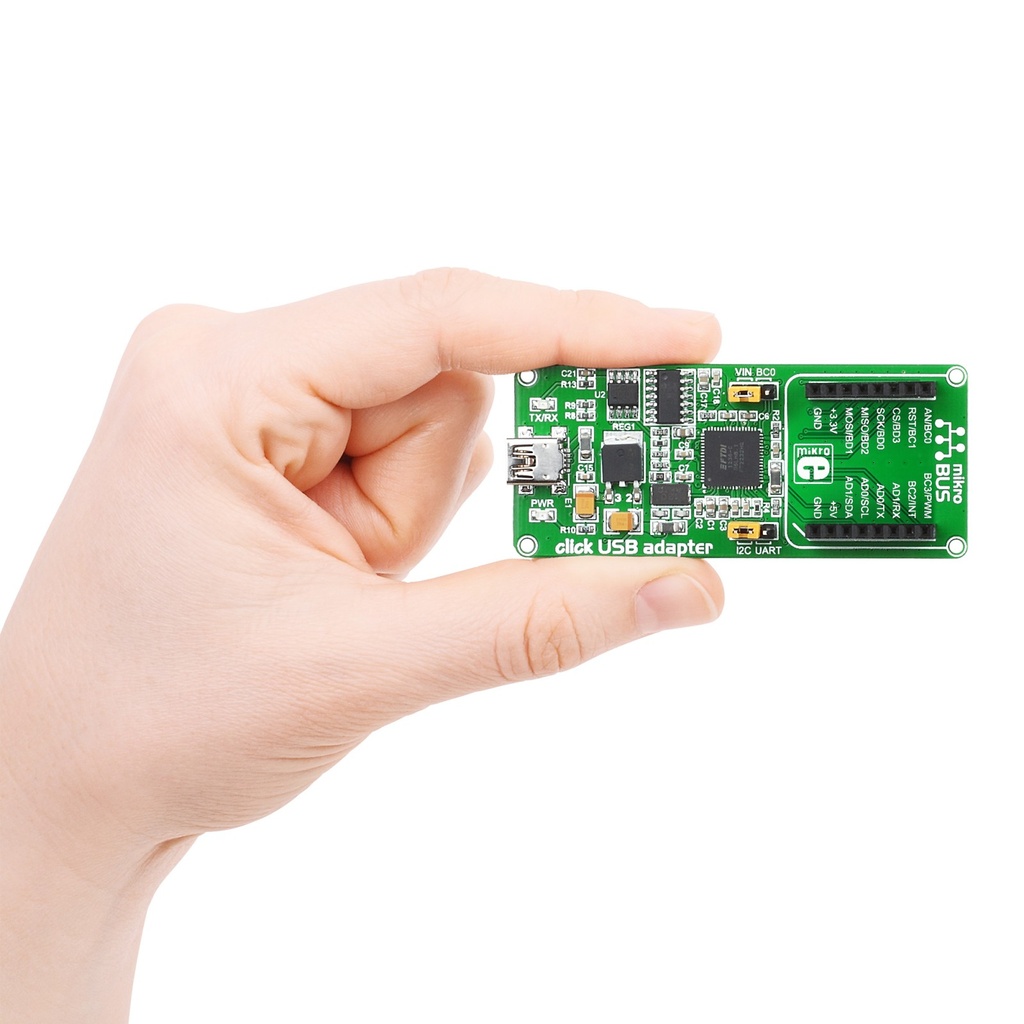

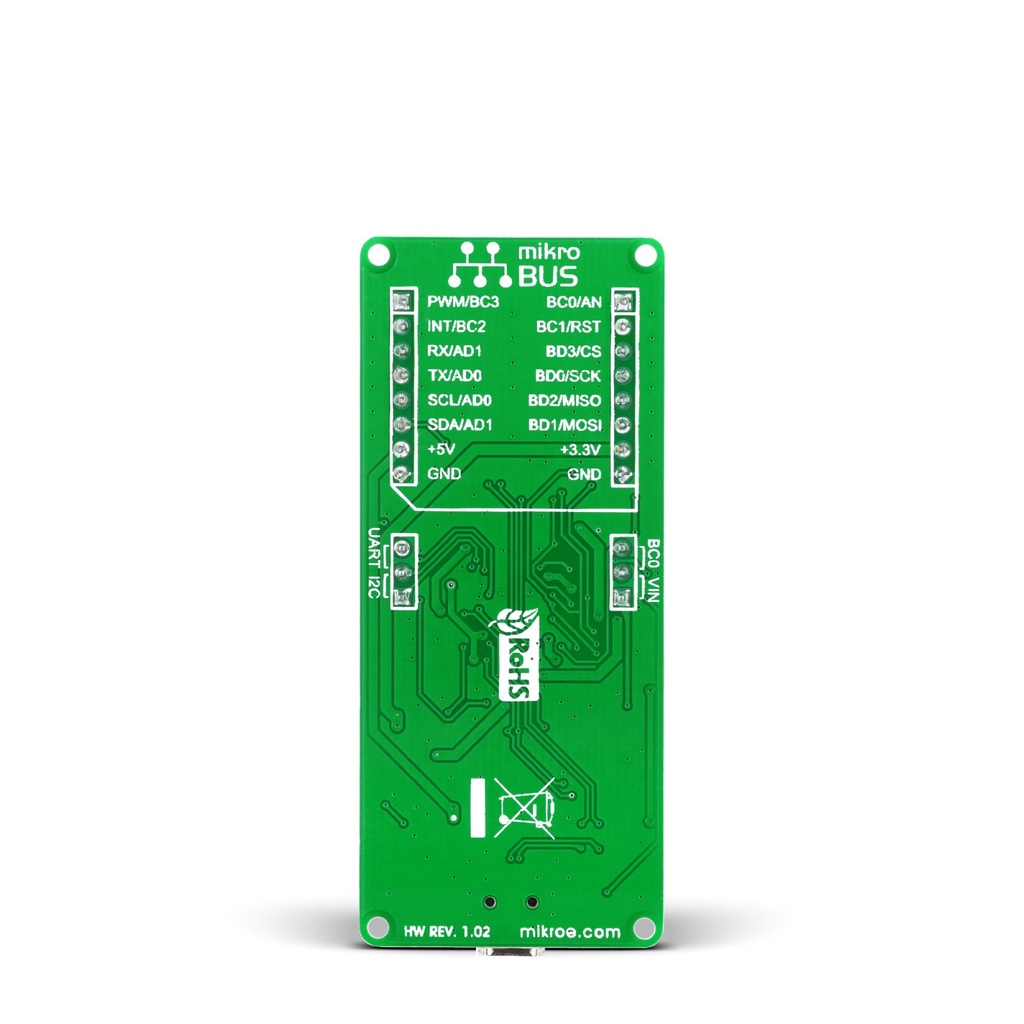

Click USB-adapterplaat pakub vajalikku liidest Click™ lisaplaatide ühendamiseks arvutiga kiire USB-ühenduse kaudu, ilma et oleks vaja mikrokontrollerit vahendajana. See sisaldab FT2232H kahekordset kiiret USB-ühendust mitmeotstarbelise IC-ga, analoog-digitaalmuundurit, EEPROM-mälu ja ühte mikroBUS™ host-pesa. Click USB-adapterplaati saab toiteallikana kasutada ainult USB-kaablit. Pardal on kaks hüppeliigendit. J1 hüppaja abil saab valida, kas kasutatakse UART või I2C. J2 valib, kas mikroBUS™-pesa AN-pin on GPIO-pin või on ühendatud MCP3204 AD-muunduri vooluahelaga.
|
Applications |
This board allows developers to use the power and flexibility of click boards in their PC applications, without any microcontrollers as mediators |
|
On-board modules |
FT2232H dual high speed USB to multipurpose IC, Analog-to-Digital converter, EEPROM memory and a single mikroBUS host socket |
|
Key Features |
MCP3204 AD converter brings support for analog input. Power and RX/TX LEDs on-board |
|
Key Benefits |
Single mikroBUS socket for adding Click additional boards. Mounting holes simplify integration |
|
Interface |
UART |
|
Input Voltage |
3.3V or 5V |
|
Compatibility |
mikroBUS |
