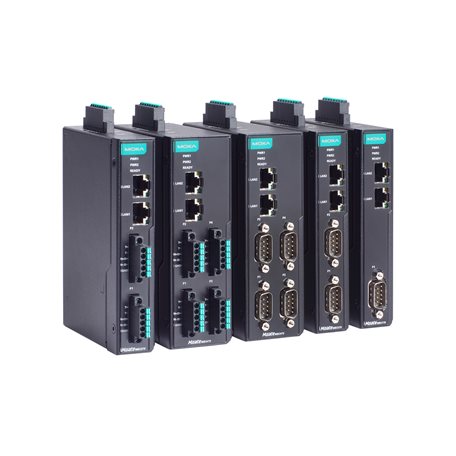

MGate MB3170-G2, MB3270-G2 ja MB3470-G2 on uue põlvkonna Modbus-väravad, mis teisendavad Modbus TCP, RTU, ASCII ja isegi patenteeritud või laiendatud Modbus-seeriaprotokolle. Need MGate-väravad teisendavad protokolle läbipaistvalt, küsitlevad aktiivselt ühendatud seadmeid ja salvestavad andmed mällu. Need võimekused võimaldavad SCADA-süsteemidel Modbus-andmeid otse väravast hankida, selle asemel et oodata kõigi Modbus-seadmete vastust, mis suurendab oluliselt side jõudlust.
Moxa on arendanud MGate seeria, kasutades IEC 62443-4-1 turvalist arendusprotsessi, mis tagab turvalised ühendused ja nende väravate haldamise tööstusvõrkudes.
Lisaks on kasutajakogemust parandatud mitmekülgsete paigaldusvõimalustega, mis vastavad erinevatele paigaldus- ja juhtmestamisnõuetele, vastupidava disainiga, mis sobib rasketesse keskkondadesse, ning lihtsasti kasutatavate konfiguratsiooni- ja veaotsingutööriistadega kiireks hoolduseks.
Kõrge jõudlusega Modbus-konverteerimine
MGate MB3170-G2/MB3270-G2/MB3470-G2 väravad töötavad kas läbipaistvas (otsene protokollikonversioon) või agendi (küsitlemine ja vahemällu salvestamine) režiimis. Läbipaistvas režiimis konverteeritakse protokolle iga päringu puhul eraldi. Suuremate Modbus-süsteemide puhul või kui on vaja madalamat latentsust, parandab agendi režiim oluliselt SCADA-kommunikatsiooni, pääsedes otse värava vahemällu.
Paindlik Modbus-konversioon erinevatele süsteemidele
Toetades kahe alamvõrgu konfiguratsiooni, integreerib MGate sujuvalt Modbus TCP Modbus RTU/ASCII-ga, häirimata olemasolevaid süsteeme. Mitme jadaporti mudeliga konverteerib MGate samaaegselt Modbus-jadaporti ja Modbus TCP-d, samuti jadaporti-jadaporti ja TCP-TCP-d. Isegi vanemate seeria- või COM-portidel põhinevate tarkvaradega võimaldab MGate'i Real COM-režiim suhtlust Ethernet TCP kaudu ilma tarkvara kohandamiseta. Lisaks standardse Modbus RTU ja ASCII-le teisendab MGate ka patenteeritud ja laiendatud Modbus seeriaprotokolle, kõrvaldades vajaduse eriarenduse või lisaseadmete järele ja tagades peaaegu universaalse Modbus-süsteemi ühilduvuse. MGate-G2 suudab teisendada samaaegselt patenteeritud seeria- ja Modbus seeriaprotokolle Modbus TCP-ks.
Intuitiivne konfiguratsioon ja minimaalne hooldus
Hoolduse ajal tekkiv seisak võib olla kulukas. Süsteemi hoiatuste puhul on sageli vaja võtta ühendust tarnijatega, mis pikendab veaotsingut teabe kogumise ja konsulteerimise tõttu. MGate-G2 väravad lihtsustavad seda protsessi, pakkudes põhjalikku veaotsingu teavet probleemi kiireks tuvastamiseks. Ühe klõpsuga diagnostika kogub kogu tehnilise toe jaoks vajaliku teabe, võimaldades kasutajatel probleeme tõhusalt lahendada ja seisakuid oluliselt vähendada.
- Toetab kõrge jõudlusega ja madala latentsusega agendi režiimi, et aktiivselt küsitleda Modbus-seadmeid ja salvestada andmeid vahemällu
- Toetab erinevate seadmete jaoks patenteeritud Modbus- ja Modbus-laiendusi
- Toetab automaatset seadmete marsruutimist lihtsaks konfigureerimiseks
- Toetab marsruutimist TCP-porti või IP-aadressi järgi erinevate süsteemiarkitektuuride jaoks
- Ühendab kuni 32 Modbus TCP-klienti (MGate võib järjekorda panna 32 Modbus-päringut iga ühendatud Modbus-kliendi jaoks)
- Toetab Modbus-i jadakliendi ja Modbus-i jadiserveri vahelist suhtlust
- Etherneti kaskaad või kahekordne alamvõrk paindliku võrgusüsteemi disaini jaoks
- 10/100BaseTX (RJ45) või 100BaseFX (ühe- või mitmerežiimiline SC/ST-pistikuga või SFP-valikuga)
- Modbus-side testimise tööriistad, mis ei sõltu välisest tarkvarast
- Intuitiivne Modbus-diagnostika ja liikluse seire lihtsaks veaotsinguks
- Sariport 2 kV isolatsioonikaitsega (mudelitel -I)
- Toetab dubleeritud kahe DC toite sisendit ja 1 relee väljundit
- Vastavus IEC 62443-4-2 turvalisuse taseme 2 nõuetele
- -40 kuni 75 °C lai töötemperatuuri vahemik (mudelitel -T)
Ethernet Interface
10/100BaseT(X) Ports (RJ45 connector)
2 (Ethernet cascade or dual subnet configured by software)
Auto MDI/MDI-X connection
Magnetic Isolation Protection
1.5 kV (built-in)
Optical Fiber
Read more
Ethernet Software Features
Industrial Protocols
Modbus TCP Client
Modbus TCP Server
Configuration Options
Web Console (HTTP/HTTPS)
Device Search Utility (DSU)
MCC Tool
Windows Driver Manager Utility
MXview One Software
MXconfig Software
Management
ARP
DHCP Client
DNS
HTTPS
ICMP
IPv4/IPv6
SMTP
SMTPS
SNMPv1/v2c/v3
SNTP
TCP/IP
UDP
MIB
MIB-II
RFC1213, RFC1317
Time Management
SNTP Client
Security Functions
Authentication
Local database
Encryption
AES-128
AES-256
ECC-256
ECC-384
ECC-521
HMAC
RSA-1024
RSA-2048
RSA-3072
RSA-4096
SHA-256
SHA-384
Security Protocols
SNMPv3
HTTPS (TLS 1.2)
Serial Interface
No. of Ports
MGate MB3170-G2 models: 1
MGate MB3270-G2 models: 2
MGate MB3470-G2 models: 4
Connector
MGate MB3170-G2/MB3270-G2/MB3470-G2 models: 1/2/4 x DB9 male
MGate MB3270-TB-G2/MB3470-TB-G2 models: 2/4 x 5-pin spring type terminal block
Serial Standards
RS-232/422/485 (software-selectable)
Baudrate
50 bps to 921.6 kbps
Data Bits
7, 8
Parity
None
Even
Odd
Space
Mark
Stop Bits
1, 2
Flow Control
DTR/DSR
RTS Toggle (RS-232 only)
RTS/CTS
Pull High/Low Resistor for RS-485
1 kilo-ohm, 150 kilo-ohms
(software selectable)
Terminator for RS-485
120 ohms
(software selectable)
Isolation
I models: 2 kV
RS-485 Data Direction Control
ADDC (automatic data direction control)
Serial Signals
RS-232
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
or
TxD, RxD, GND (for -TB models)
RS-422
Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w
Data+, Data-, GND
RS-485-4w
Tx+, Tx-, Rx+, Rx-, GND
Serial Software Features
Industrial Protocols
Modbus RTU/ASCII Client
Modbus RTU/ASCII Server
(supported in Agent mode)
Proprietary Modbus Serial Client
Modbus (Transparent)
Max. No. of Client Connections
32
Max. No. of Server Connections
32
Modbus RTU/ASCII (Agent)
Mode
Client (Master)
Server (Slave)
Proprietary Serial (client)
Functions Supported
1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands
128/serial port
No. of Tags
MGate MB3170–G2 models: 150
MGate MB3270–G2 models: 300
MGate MB3470–G2 models: 600
Total Tag Size
MGate MB3170–G2 models: 2048 Bytes
MGate MB3270–G2 models: 3072 Bytes
MGate MB3470–G2 models: 4096 Bytes
Modbus TCP (Agent)
Mode
Client (Master)
Server (Slave)
Max. No. of Client Connections
32
Max. No. of Server Connections
32
Functions Supported
1, 2, 3, 4, 5, 6, 15, 16, 23
Max. No. of Commands
128
No. of Tags
MGate MB3170–G2 models: 150
MGate MB3270–G2 models: 300
MGate MB3470–G2 models: 600
Total Tag Size
MGate MB3170–G2 models: 2048 Bytes
MGate MB3270–G2 models: 3072 Bytes
MGate MB3470–G2 models: 4096 Bytes
Power Parameters
Input Voltage
12 to 48 VDC
Input Current
MGate MB3170-G2/MB3270-G2 models: 452 mA @ 12 VDC
MGate MB3470-G2 models: 583 mA @ 12 VDC
Power Connector
8-pin terminal block
Relays
Contact Current Rating
Resistive load: 1 A @ 30 VDC
Physical Characteristics
Housing
Metal
IP Rating
IP30
Dimensions (with ears)
MGate MB170-G2/MB3270-G2 models:
25 x 89 x 132 mm (0.98 x 3.50 x 5.19 in)
MGate MB3470-G2 models:
42 x 89 x 132 mm (1.65 x 3.50 x 5.19 in)
Dimensions (without DIN-rail mouting kit)
MGate MB170-G2/MB3270-G2 models:
25 x 89 x 129 mm (0.98 x 3.50 x 5.08 in)
MGate MB3470-G2 models:
42 x 89 x 129 mm (1.65 x 3.50 x 5.08 in)
Weight
MGate MB3170-G2 models: 338 g (0.75 lb)
MGate MB3270-G2 modelss: 393 g (0.87 lb)
MGate MB3470-G2 Series: 444 g (0.98 lb)
Environmental Limits
Operating Temperature
Standard models : -10 to 60°C (14 to 140°F)
Wide temp. models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)
-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity
5 to 95% (non-condensing)
Standards and Certifications
EMC
EN 61000-6-2/-6-4
EMI
CISPR 32, FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 2 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV, Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
Hazardous Locations
ATEX
Class I Division 2
IECEx
Note: Certification processes are underway; expected completion by the end of June 2026.
Maritime
DNV
Note: Certification process is underway; expected completion by the end of June 2026
Safety
EN 62368-1
UL 62368-1
Vibration
IEC 60068-2-6
Package Drop Test
ISTA 1A
MTBF
Time
MGate MB3170-G2 models: 3,238,923 hrs
MGate MB3170I-G2 models: 3,156,544 hrs
MGate MB3170-S/M-SC-G2/M-ST-G2 models: 2,889,487 hrs
MGate MB3170-SFP-G2 models: 3,109,327 hrs
MGate MB3270-TB-G2 models: 2,943,248 hrs
MGate MB3270-G2 models: 2,931,934 hrs
MGate MB3270I-TB-G2 models: 2,809,979 hrs
MGate MB3270I-G2 models: 2,799,662 hrs
MGate MB3470-TB-G2 models: 2,377,791 hrs
MGate MB3470-G2 models: 2,363,042 hrs
MGate MB3470I-TB-G2 models: 2,208,607 hrs
MGate MB3470I-G2 models: 2,195,874 hrs
Standards
Telcordia Standard SR-332
