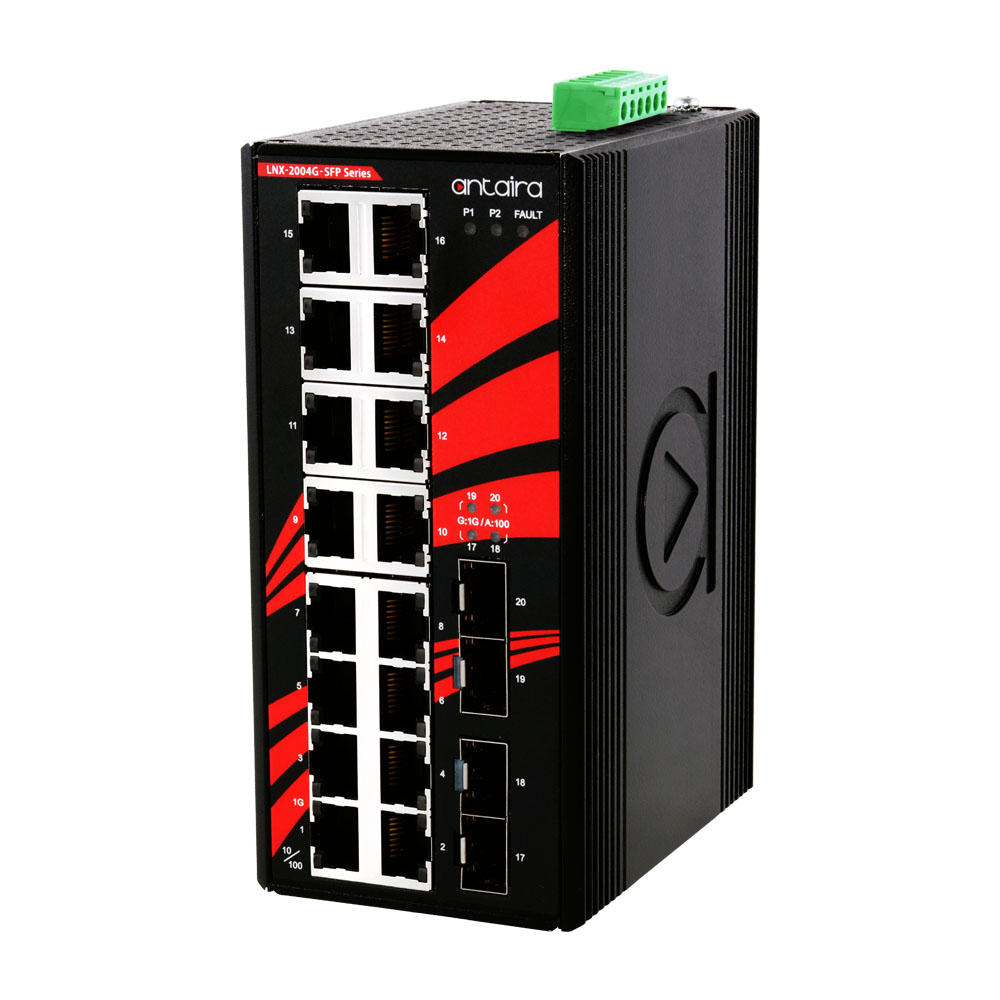

Antaira uus LNX-2004G-SFP-T tööstuslik haldamata gigabit Ethernet-kommutaator on IP30-klassi ja DIN-riba paigaldatav. Seade on projekteeritud 16 gigabitise Ethernet-porti ja 4 kahe kiirusega (100/1000) SFP-pesa kiudoptiliste ühenduste jaoks, mis muudab selle ideaalseks rakenduste jaoks, mis nõuavad suurt ribalaiust ja kaugsidet.
See toode pakub kõrget EFT- ja ESD-kaitset, et vältida reguleerimata pingeid, ning sobib karmidesse keskkondadesse. Samuti toetab see laiendatud töötemperatuuri -40° kuni 75 °C.
LNX-2004G-SFP-T on ideaalne tööstusvõrkude toode, mis toetab mis tahes rakendusi, mis nõuavad suurt ribalaiust või suure tihedusega ühendusi, näiteks elektri- ja kommunaalvõrgud, veepuhastus, nafta-, gaasi- ja kaevandamisvõrgud, protsessijuhtimise automatiseerimine, turvajuhtimissüsteemid ja intelligentsed transpordisüsteemid.
Omadused
Toetab 16*10/100/1000Tx + 4*100/1000 SFP-porti
Toetab Auto MDI/MDI-X funktsiooni
Store-and-Forward lülitusarhitektuur
8K MAC-aadresside tabel
Ülelaine kaitse: 2000 VDC tugi
ESD kaitse: VDC Toetus: 6000 VDC
Redundantne toiteallika disain: 12~48 VDC
Sisseehitatud 1 relee väljund voolukatkestuse tuvastamiseks
IP30 vastupidav metallist korpus
DIN-riba ja seinakinnituse tugi
Töötemperatuurivahemik: -40° kuni 75°C
5-aastane garantii
Komplektis
Alalisvoolu kaabel - 18 AWG koos 5,5x2,1mm alalisvoolu pistikupesaga
LNX-2004G-SFP-T
Kiirpaigaldusjuhend
RJ45 tolmukatete komplekt
Seinakinnitusklambrite komplekt koos kruvidega
|
Ambient Relative Humidity |
5% to 95%, (non-condensing) |
|
Certifications |
FCC, CE, UL 61010-1 (Pending), UL 61010-2-201 (Pending) |
|
Dimensions |
67 x 142 x 99 mm (W x H x D) |
|
EMI |
FCC Part 15 Subpart B Class A, CE EN 55032 Class A, EN 61000-6-4 Class A |
|
EMS |
CE EN 55024 Class A,
EN 61000-6-2 Class A,
IEC61000-4-2 (ESD),
IEC61000-4-3 (RS),
IEC61000-4-4 (EFT),
IEC61000-4-5 (Surge),
IEC61000-4-6 (CS),
IEC61000-4-8 (Magnetic Field) |
|
Ethernet Port |
16*10/100/1000T(X), auto negotiation speed, Full/Half duplex mode, and auto MDI/MDI-X connection |
|
Fiber Port |
4*100/1000 SFP Slot |
|
Flow Control |
IEEE 802.3x back pressure flow control |
|
Flow Control |
IEEE 802.3x back pressure flow control |
|
Free Fall / Shock / Vibration |
IEC60068-2-32 / IEC60068-2-27 / IEC60068-2-6 |
|
Green |
RoHS Compliant |
|
Housing |
Aluminum and Metal, IP30 protection |
|
Input Voltage |
12 to 48VDC, Redundant Inputs |
|
Jumbo Frame |
9,216bytes |
|
LED Indicators |
Power 1, Power 2, Fault
Ethernet Ports: On- Link / Flashing- Data transmitting
SFP: Link / Act |
|
MAC Table Size |
8K |
|
Memory Buffer |
512Kbytes |
|
Mounting |
DIN-Rail, Wall Mounting (optional) |
|
Network Cable |
10BaseT: 2-pair UTP/STP Cat. 3, 4, 5 cable EIA/TIA-568 100-ohm (100m)
100BaseTX: 2-pair UTP/STP Cat. 5 cable EIA/TIA-568 100-ohm (100m)
1000BaseTX: UTP/STP Cat.5/5E cable; EIA/TIA-568 100-ohm (100m) |
|
Operating Temperature |
STD: -10°C to 65°C |
|
Optical Cable |
Multi-mode cable – 50/125um or 62.5/125um
Single-mode cable – 9/125um or 10/125um |
|
Overload Current Protection |
Present |
|
Power Connection |
1 removable 6-contact terminal block |
|
Power Consumption |
16.5Watts for System |
|
Processing Type |
Store and Forward |
|
Processing Type |
Store and Forward |
|
Protocols |
CSMA/CD |
|
Protocols |
CSMA/CD |
|
Relay Contact |
24VDC, 1A resistive |
|
Reverse Polarity Protection |
Present |
|
Standards |
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000BaseT
IEEE 802.3z 1000Base-X Gigabit Fiber |
|
Storage Temperature |
-40°C to 85°C |
|
Switching Architecture |
Back-Plane: Non-Blocking Switching Fabric |
|
Switching Architecture |
Back-Plane: Non-Blocking Switching Fabric |
|
Transfer Rate |
14,880pps for Ethernet Port
148,800pps for Fast Ethernet Port
1,488,000pps for Gigabit Ethernet Port |
|
Warranty |
5 Years |
|
Wavelength |
Depends on SFP modules |
|
Weight |
Unit: 2.65 lbs.
Shipping: 3.09 lbs. |
