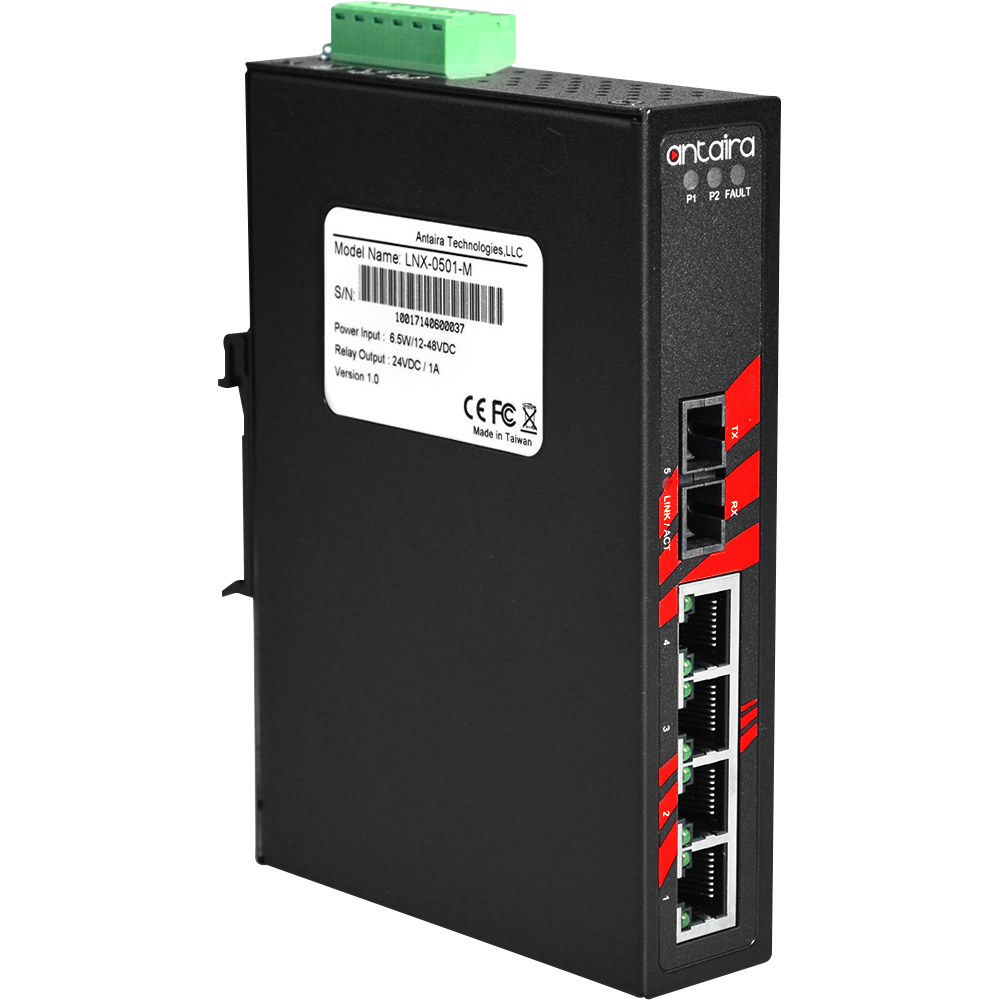

Antaira LNX-0501 seeria lülitid on nutikad 5-portilised tööstuslikud haldamata Ethernet-kommutaatorid, mis toetavad 4 portilist 10/100Tx Fast Ethernet ja 1 portilist 100Fx SC või ST tüüpi pistikut ning toetavad Multi-mode 2Km või Single-mode 30Km.
LNX-0501 seeria lülitid toetavad 12~48VDC toitesisendeid. See seeria lülitid pakuvad laiendatud töötemperatuuriga mudelit (w/-T), mis toetab -40°C ~ 75°C. See toetab IEEE 802.3/802.3u/802.3x 10/100BTx, täis- või pooldupleks, MDI/MDI-X automaatset tuvastamist, et pakkuda ökonoomset lahendust tööstuslikule Ethernet-võrgule.
Lisaks sellele hoiatab võrgu ringhäälingutormi kaitse ja sisseehitatud relee hoiatusfunktsioon võrgu insenere, kui esineb voolukatkestusi või pordikatkestusi.
Omadused
Võrguülekannete tormikaitse
4-portiline 10/100Tx Fast Ethernet
1 port 100Fx SC-tüüpi pesa (mitmemoodiline)
Toetab Auto MDI/MDI-X funktsiooni
Store-and-Forward lülitusarhitektuur
2K MAC-aadresside tabel
Ülelaine kaitse: 2000 VDC tugi
ESD-kaitse: 6000 VDC toetus
UL klassi I, divisjoni 2 sertifikaat
Redundantne toiteallika disain - 12 ~ 48 VDC
Sisseehitatud 1 relee väljund pordikatkestuse häire jaoks
IP30 vastupidav alumiiniumist korpuse konstruktsioon
DIN-riba ja seinakinnituse tugi
Töötemperatuurivahemik: -40° kuni 75° C
5-aastane garantii

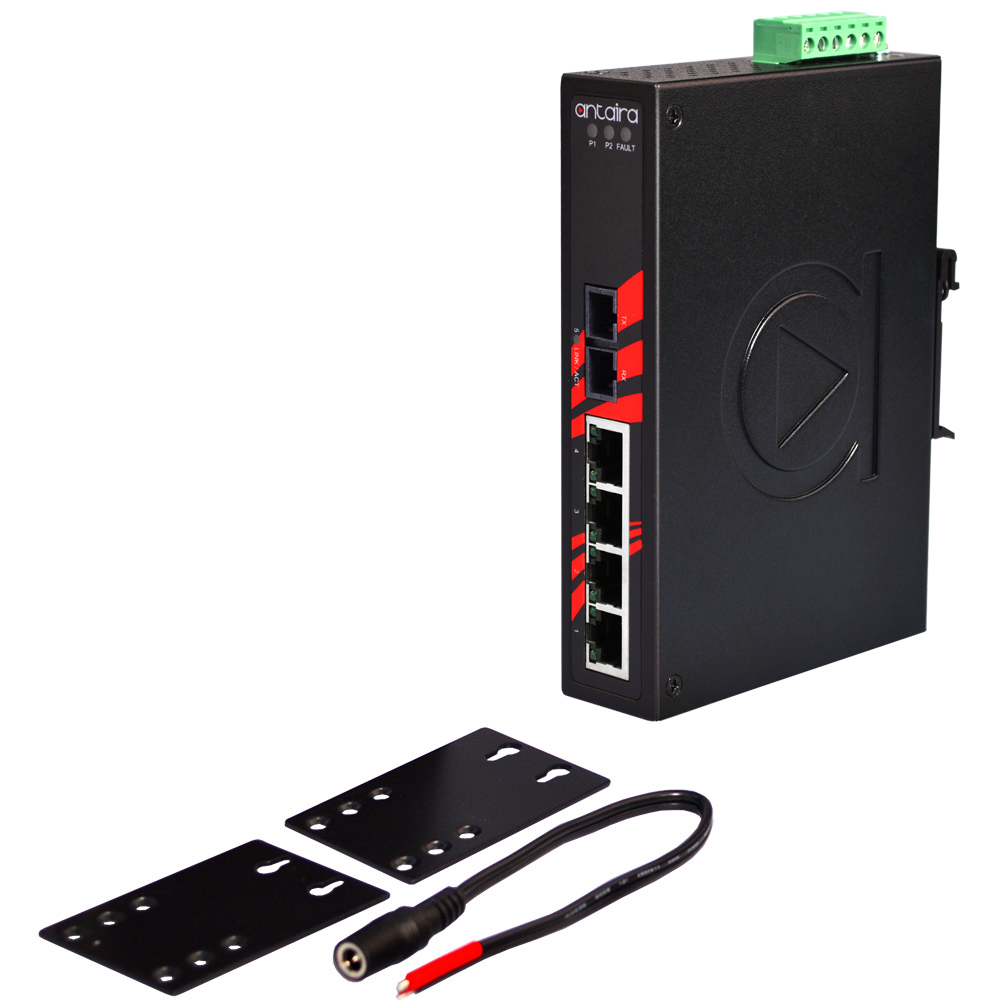

Komplektis
LNX-0501-M-T
Paigaldusklambrid
|
Ambient Relative Humidity |
5 to 95%, (non-condensing) |
|
Certifications |
FCC, CE, UL/cUL 508, Class 1 Div 2 |
|
Certifications |
FCC, CE, UL508 |
|
Connection |
1 removable 4-contact terminal block |
|
Dimensions |
30 x 142 x 99 mm (1.18 x 5.59 x 3.90 in.) |
|
EMI |
FCC Class A |
|
EMS |
EN6100-4-2; EN6100-4-3; EN6100-4-4; EN6100-4-5; EN6100-4-6; EN6100-4-8
EN6100-6-2; EN6100-6-4 |
|
Fiber Port |
1*100Fx SC type connector
Multi-mode (2Km) - 50/125um ~ 62.5/125um |
|
Flow Control |
IEEE 802.3x flow control, back pressure flow control |
|
Free Fall / Shock / Vibration |
IEC60068-2-32 / IEC60068-2-27 / IEC60068-2-6 |
|
Green |
RoHS Compliant |
|
Housing |
Metal, IP30 protection |
|
Input Voltage |
12~48VDC, Redundant Input |
|
Mounting |
DIN-Rail mounting, wall mounting (optional) |
|
Operating Temperature |
EOT: -40° to 75° C (-40° to 167° F) |
|
Overload Current Protection |
Slow-Blown Fuse |
|
Power Consumption |
6.5 Watts |
|
Processing Type |
Store and Forward |
|
Reverse Polarity Protection |
Yes |
|
RJ45 Ports |
10/100BaseT(X) auto negotiation speed, Full/Half duplex mode, and auto MDI/MDI-X connection
4*10/100Tx |
|
Shock |
IEC60068-2-27 |
|
Standards |
IEEE 802.3 10BaseT Ethernet
IEEE 802.3u 100BaseTX Fast Ethernet
IEEE 802.3x Flow Control and Back-Pressure |
|
Storage Temperature |
-40°C ~ 85°C (-40°F ~ 185°F) |
|
Switching Architecture |
Back-Plane (Switching Fabric): 1.0Gbps
Packet Throughput Ability (Full-Duplex): 1.488Mpps @ 64bytes |
|
Technology Protocol |
CSMA/CD |
|
Transfer Rate |
14,880pps for Ethernet Port
148,800pps for Fast Ethernet Port |
|
Vibration |
IEC60068-2-6 |
|
Warranty |
5 Years |
|
Wavelength |
1310nm (Multi-mode) |
|
Weight |
Unit Weight: 1.1 lbs. Shipping Weight: 1.45 lbs |
