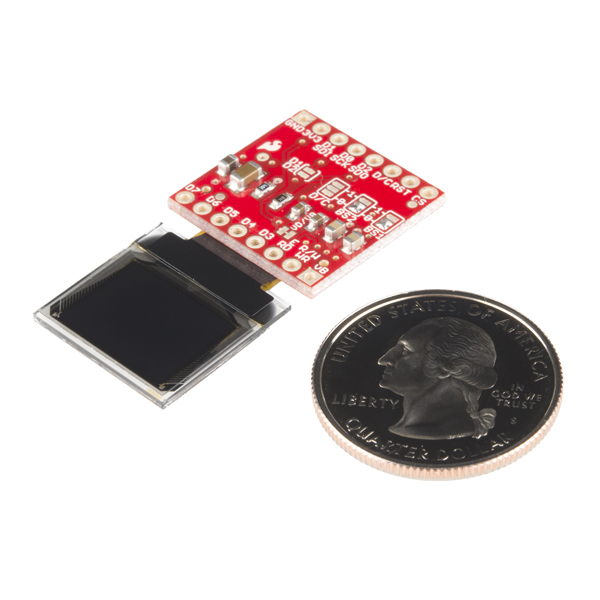

SparkFun Micro OLED Breakout Board eraldab väikese ühevärvilise, sinimustvalge OLED-i. See on "mikro", kuid see annab siiski löögi – OLED-ekraan on karge ja sinna mahub petlikult palju graafikat. See läbimurre sobib suurepäraselt teie järgmisele Arduino projektile graafika lisamiseks, diagnostilise teabe kuvamiseks ilma jadaväljundit kasutamata ja väikese mänguteooria õpetamiseks, luues lõbusa Arduino-põhise videomängu. Kõige tähtsam on aga see, et Micro OLED-i on lihtne juhtida kas SPI või I 2 C liidese kaudu.

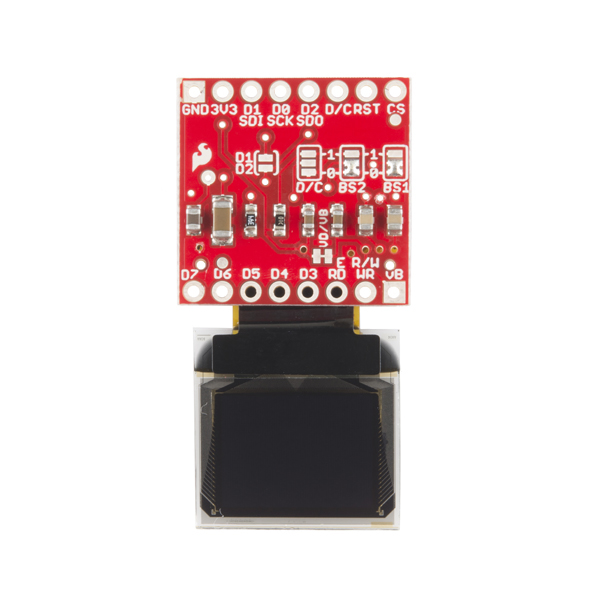

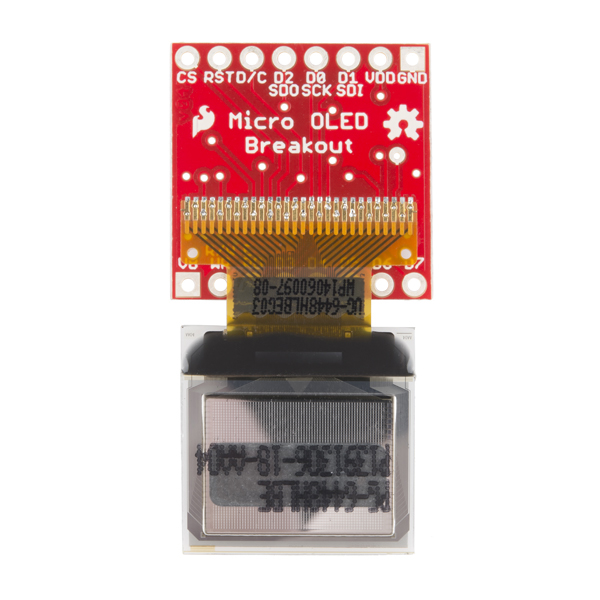

Kokku annab Micro OLED Breakout juurdepääsu 16 OLED-i tihvtile. Õnneks on teil ekraani töötamiseks vaja ainult pooli neist. Ülemine tihvtide rida (GND-CS) eraldab kõik, mida vajate OLED-iga liidestamiseks SPI või I 2 C liidese kaudu. Põhjas olevaid tihvte (D7-vB) kasutatakse enamasti ainult siis, kui on vaja ekraani juhtida paralleelliidese kaudu. See plaat töötab 3,3 V vooluga 10 mA (max 20 mA).
Funktsioonid:
- Tööpinge: 3,3 V
- Ekraani suurus: 64x48 pikslit (0,66" risti)
- Ühevärviline sinine-mustal
- SPI või I 2 C liides
