2,5 Gbps vaskpordid 802.3bt PoE++ toega ja 10 Gbps kiudoptilised pordid pakuvad kiireid PoE-võrke.
PLANET IGS-6325-4UP2X tööstusklassi Multi-Gigabit L3 Managed PoE++ Ethernet Switchil on neli 2,5GBASE-T 802.3bt PoE++ porti, millest igaühel on võimsus kuni 95 vatti, ja kaks 10GBASE-X SFP+ porti. See kommutaator on vastupidavas IP30 metallkorpuses ja talub temperatuuri vahemikus -40 kuni 75 kraadi C, mis muudab töötamise raskes tööstuskeskkonnas stabiilsemaks.
IGS-6325-4UP2X toetab rikkalikke PoE-töörežiime, sealhulgas 90-vatist 802.3bt type-4 PoE++ režiimi ja 4-poolset sundrežiimi, et lahendada mittestandardsete 4-poolsete PoE PD-de kokkusobimatus välitingimustes.
Kõrge võimsus ja täiskiirusega andmete edastamine üle 4-paarilise UTP-kaabli
IGS-6325-4UP2X on varustatud IEEE 802.bt PoE++ tehnoloogiaga, mis võimaldab pakkuda kuni 95 vatti võimsust igale PoE-ühilduvale kaugele toiteallikaga seadmele (PD), kasutades kõiki nelja paari standardset Cat5e/6 Ethernet-kaablit suure võimsuse ja täiskiirusega andmete edastamiseks. Võrreldes tavapärase 802.3at PoE+-ga pakub see kolmekordset võimsust, mis teeb sellest täiusliku lahenduse suurema energiatarbimisega PD-dele, sh:
PoE PTZ kiiruskuplakaamerad
võrguseadmed
õhukesed kliendid
AIO (kõik-ühes) puutetundlikud arvutid, müügipunktid (POS) ja infokioskid.
Kaugjuhitavad digitaalsed kuvarid
PoE-valgustid
802.3bt PoE++ ja täiustatud PoE võimsuse väljundrežiimi haldamine
Selleks, et rahuldada nõudlust erinevate toitega seadmete stabiilse PoE-toite varustamiseks, pakub IGS-6325-4UP2X lüliti valimiseks viit erinevat PoE-toite väljundrežiimi.
90W 802.3bt PoE++ võimsuse väljundrežiim (viigud 1, 2, 3, 6 + viigud 4, 5, 7, 8)
95W UPOE väljundvõimsuse režiim (viigud 1, 2, 3, 6 + viigud 4, 5, 7, 8)
30W PoE väljundvõimsuse režiim (viigud 1, 2, 3, 6)
30W PoE-võrgu keskosa väljundvõimsuse režiim (viigud 4, 5, 7, 8)
60W võimsuse väljundrežiim (viigud 1, 2, 3, 6 + viigud 4, 5, 7, 8)
ONVIF-tugi võimaldab tõhusat ja tsentraliseeritud kontrolli IP-põhiste turvatoodete üle
IGS-6325-4UP2X lüliti pakub ONVIF-tuge osana oma mitmekülgsest funktsioonikomplektist, mis võimaldab sujuvat integreerimist IP-valvekaameratega. Lüliti veebi GUI kaudu saavad kasutajad hõlpsasti otsida ja kuvada kõiki ONVIF-konformseid seadmeid oma LAN-is.
Kasutajad saavad ka korruseplaanid lülitisse üles laadida ja IP-valvekaamerad plaanile paigutada, et planeerimine oleks tulevikus intuitiivsem ja kontrollimine kiirem. Lisaks pakub veebi GUI reaalajas jälgimisandmeid, online/offline olekut ja võimalust kaamerate kaugkäivitamiseks.
Toiteallikaga seadmete intelligentne elusoleku kontroll
IGS-6325-4UP2X-i saab seadistada nii, et see jälgib reaalajas ühendatud toitega seadmete (PD-d) olekut ping-toimingu abil. Kui PD lakkab töötamast ja reageerimast, taaskasutab IGS-6325-4UP2X PoE-pordi toite ja toob PD taas töökorda. See suurendab oluliselt töökindlust, kuna määratud PoE-port taaskäivitab PD automaatselt, vähendades administraatori halduskoormust.
PoE-ajaplaneerimine, et säästa energiat
Rakendades funktsiooni "PoE ajakava", saavad ettevõtted vähendada energiatarbimist töövälisel ajal või vähese võrgukasutuse ajal. See ei aita mitte ainult vähendada energiakulusid, vaid minimeerib ka organisatsiooni üldist süsinikujalajälge.
Lisaks pakub IGS-6325-4UP2Xi PoE-ajaplaanimise funktsioon mugavat ja lihtsat kasutajaliidest energiakasutuse haldamiseks. Kasutaja saab hõlpsasti määrata iga PoE-porti jaoks ajaperioodi, mis võimaldab tõhusamat energiahaldust.
Planeeritud toite taaskasutamine
IGS-6325-4UP2X võimaldab ühendatud PoE-IP-kaamerate või PoE-juhtmeta pääsupunktide taaskäivitamist igal nädalal kindlal ajal. See vähendab puhvri ülevoolust tulenevate IP-kaamerate või juhtmeta juurdepääsupunktide kokkuvarisemise võimalust.
Kiht 3 võrgu marsruutimise tugi
IGS-6325-4UP2X võimaldab administraatoritel suurendada võrgu tõhusust, konfigureerides kihi 3 IPv4/IPv6 VLANi staatilise marsruutimise käsitsi või automaatselt marsruutimisprotokolli (RIP) või Open Shortest Path First (OSPF) seadete kaudu.
RIP kasutab marsruutimismeetriana hüpete arvu ja hoiab ära marsruutimisahelaid, seades piirangu hüpete arvule, mis on lubatud teekonnal allikast sihtkohta.
OSPF on autonoomsete süsteemide sisemine dünaamiline marsruutimisprotokoll, mis põhineb linkide olekul. Protokoll loob linkide olekute andmebaasi, vahetades linkide olekuid 3. kihi kommutaatorite vahel, ja kasutab seejärel selle andmebaasi põhjal marsruutimistabeli loomiseks Shortest Path First (lühim tee esimesena) algoritmi.
Tugevad 2. kihi omadused
IGS-6325-4UP2X on võimeline kasutama täiustatud 2. kihi kommutaatori haldusfunktsioone, sealhulgas dünaamilist portide ühendamist, 802.1Q märgistatud VLANi, Q-in-Q VLANi, privaatset VLANi, Multiple Spanning Tree Protocol (MSTP), 2. kuni 4. kihi QoSi, ribalaiuse kontrolli, IGMP snooping'i ja MLD snooping'i. Toetavate portide ühendamise abil saab IGS-6325-4UP2X kasutada kuni 3 kiiret trunkgruppi mitme pordi ja ümberlülitamistoega.
Modbus TCP pakub paindlikku võrguühendust tehase automaatika jaoks.
IGS-6325-4UP2X toetab Modbus TCP-protokolli, mis võimaldab lihtsat integreerimist SCADA-süsteemide, HMI-süsteemide ja muude andmekogumissüsteemidega tehases. See võimaldab administraatoritel jälgida eemalt tööstusliku Ethernet-kommutaatori tööinfot, porditeavet, side olekut ja DI/DO olekut, parandades seeläbi kogu tehase järelevalvet ja hooldust.
Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoks
IGS-6325-4UP2X toetab redundantset ringtehnoloogiat ja omab tugevat ja kiiret eneseteostusvõimet, et vältida katkestusi ja väliseid sissetungeid. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Multiple Spanning Tree Protocol (IEEE 802.1s MSTP) ja üleliigset toiteallikasüsteemi kliendi tööstusautomaatikavõrku, suurendades süsteemi töökindlust ja kasutusaega karmides tehasekeskkondades. Lihtsa rõngavõrgu puhul võib andmeside taastumisaeg olla kuni 10 ms.
1588 Täpse aja protokoll tööstuslike arvutivõrkude jaoks
IGS-6325-4UP2X sobib ideaalselt täpsusaja Ethernet-rakenduste rakendamiseks. See on pädev mängima vaieldamatut rolli IEEE 1588 ja sünkroonse Etherneti võrgus, toetades MEF-teenuse osutamist ja paketipõhiseid ajastuslahendusi.
SMTP-sündmuste häire
IGS-6325-4UP2X toetab SMTP-sündmushäire funktsiooni, mis aitab kiiresti kindlaks teha, kas seadme rike tuleneb võrguühenduse katkemisest või taaskäivitamise reaktsioonist.
Tõhus häirehoiatus parema kaitse tagamiseks
IGS-6325-4UP2X toetab veahäirefunktsiooni, mis võib hoiatada kasutajaid, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega, et leida, kus probleem on. See aitab säästa aega ja vaeva.
Digitaalne sisend ja digitaalne väljund välise häire jaoks
IGS-6325-4UP2X toetab oma esipaneelil digitaalset sisendit ja digitaalset väljundit. See väline häire võimaldab kasutajatel kasutada digitaalset sisendit välise seadme oleku tuvastamiseks ja logimiseks (nt ukse sissetungiandur) ning sündmuse häire saatmiseks administraatoritele. Digitaalset väljundit saab kasutada administraatori teavitamiseks IGS-6325-4UP2X-i pordi olekust, sealhulgas ühenduse katkestamisest, ühenduse üleslülitamisest või voolukatkestusest.
Tõhus juhtimine
Tõhusaks haldamiseks on IGS-6325-4UP2X varustatud konsooli-, veebi- ja SNMP-haldusliidestega.
Sisseehitatud veebipõhise haldusliidese abil pakub IGS-6325-4UP2X hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust.
Tekstipõhise haldamise jaoks on sellele võimalik juurdepääs Telneti ja konsoolipordi kaudu.
Standardipõhise monitooringu ja haldustarkvara jaoks pakub see SNMPv3-ühendust, mis krüpteerib pakettide sisu igal seansil turvaliseks kaugjuhtimiseks.
Intelligentne SFP diagnoosimismehhanism
IGS-6325-4UP2X toetab SFP-DDM (digitaalne diagnostikamonitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP- ja SFP+-transceiverite reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transceiveri toitepingeid.
Hardware Specifications
Copper Ports4 2.5GBASE-T RJ45 auto negotiation port
Supports 2.5G/1G/100/10Mbps data rate
SFP+ Ports2 10GBASE-SR/LR SFP+ slots
Backward compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceivers
PoE Injector Ports4 ports with 802.3bt PoE++ injector function, from Port-1 to Port-4
Console1 x RJ45-to-RS232 serial port (115200, 8, N, 1)
Reset Button< 5 sec: System reboot
> 5 sec: Factory default

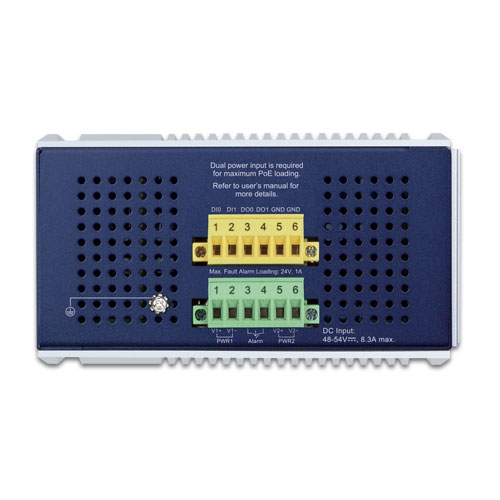

ConnectorRemovable 6-pin terminal block for power input
Pin 1/2 for Power 1, Pin 3/4 for Alarm, Pin 5/6 for Power 2
Removable 6-pin terminal block for DI/DO interface
Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND
AlarmOne relay output for power failure. Alarm relay current carry ability: 1A @ 24VDC
Digital Input (DI)2 digital inputs:
Level 0: -24~2.1V (±0.1V)
Level 1: 2.1~24V (±0.1V)
Input load to 24VDC, 10mA max.
Digital Output (DO)2 digital outputs:
Open collector to 24VDC, 100mA
EnclosureIP30 aluminum case
InstallationDIN-rail or wall-mount
SDRAM512Mbytes
Flash Memory64Mbytes
Dimensions (W x D x H)76 x 135 x 152 mm
Weight1,319g
Power RequirementsDC 48V-54V, 8.3A max.
Power Consumption48VDC Input:
Max. 8.9 watts/30.4 BTU (Idle)
Max. 379 watts/1293.2 BTU (Full load)
54VDC Input:
Max. 9.2 watts/31.4 BTU (Idle)
Max. 381 watts/1300 BTU (Full load)
ESD ProtectionContact 4KVDC; Air 8KVDC
Surge Protection2KVDC
LED IndicatorsSystem:
Power 1 (Green), Power 2 (Green)
Alarm (Red)
Ring (Green), Ring Owner (Green)
DI/DO (Red)
PoE Usage:
120W/240W/360W (Amber)
Per 10/100/1G/2.5GBASE-T RJ45 Port:
Data LED:
1G/2.5G LNK/ACT (Green)
10/100 LNK/ACT (Amber)
PoE LED:
IEEE 802.3bt Mode (Green)
IEEE 802.3at Mode (Amber)
Per 1G/2.5G/10GBASE-X SFP+ Port:
1G/2.5Gbps LNK/ACT (Green)
10Gbps LNK/ACT (Amber)
Switching Specifications
Switch ArchitectureStore-and-Forward
Switch Fabric60Gbps/non-blocking
Throughput44.462Mpps@64Bytes
Address Table8K entries, automatic source address learning and aging
Shared Data Buffer32Mbits
Jumbo Frame10K bytes
Flow ControlIEEE 802.3x pause frame for full duplex
Back pressure for half duplex
Power over Ethernet
PoE StandardIEEE 802.3bt PoE++ Type-4
PoE Power Supply TypeEnd-span
Mid-span
BT
Power Pin Assignment802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
802.3at/PoE: End-span: 1/2(-), 3/6(+)
802.3at/PoE: Mid-span: 4/5(+), 7/8(-)
PoE Power OutputPer port 48V ~ 54VDC
-802.3bt Type-4 mode: maximum 95 watts
-End-span mode: maximum 36 watts
-Mid-span mode: maximum 36 watts
-Force mode: maximum 95 watts
PoE Power BudgetSingle power input: 240W maximum (depending on power input)
Dual power input: 360W maximum (depending on power input)
※Dual power input must be the same as DC voltage, like dual 54V.
Number of 90W 802.3bt Type-4 PDs4
Number of 60W 802.3bt Type-3 PDs4
Number of 30W 802.3at Type-2 PDs4
PoE Management Functions
Enhanced PoE ModeStandard/Legacy/Force
PoE ManagementPD Alive Check
Scheduled Power Recycling
PoE Schedule
PoE Usage Monitoring
PoE Extension
Active PoE Device Live DetectionYes
PoE Power RecyclingYes, daily or predefined schedule
PoE Schedule4 schedule profiles
PoE Extend ModeYes, max. up to 160 meters
Layer 3 Functions
IP InterfacesMax. 32 VLAN interfaces
Routing TableMax. 32 static routing entries
Max. 1K routing table entries
Routing ProtocolsIPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4 hardware static routing
IPv6 hardware static routing
Layer 2 Functions
Port ConfigurationPort disable/enable
Auto-negotiation 10/100/1000/2500Mbps full and half duplex mode selection
Flow control disable/enable
Port link capability control
Port StatusDisplay of each port’s speed duplex mode, link status, flow control status, auto-negotiation status and trunk status
Port MirroringTX/RX/Both
Many-to-1 monitor
RMirror – Remote Switched Port Analyzer (Cisco RSPAN)
Supports up to 5 sessions
VLANIEEE 802.1Q tagged VLAN
IEEE 802.1ad Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
MVR (Multicast VLAN registration)
GVRP
Up to 4K VLAN groups, out of 4095 VLAN IDs
Link AggregationIEEE 802.3ad LACP/static trunk
Max. 3 trunk groups with max. 6 ports per trunk group
Spanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
Supports 7 MSTP instances
BPDU Guard, BPDU filtering and BPDU transparent
Root Guard
IGMP SnoopingIPv4 IGMP (v1/v2/v3) snooping
IPv4 IGMP querier mode support
Supports 255 IGMP groups
MLD SnoopingIPv6 MLD (v1/v2) snooping,
IPv6 MLD querier mode support
Supports 255 MLD groups
Bandwidth ControlPer port bandwidth control
Ingress: 10Kbps~13128Mbps
Egress: 10Kbps~13128Mbps
RingSupports ERPS, and complies with ITU-T G.8032
Recovery time < 10ms @ 3 nodes
Recovery time < 50ms @ 16 nodes
Supports Major ring and sub-ring
SynchronizationIEEE 1588v2 PTP (Precision Time Protocol)
Peer-to-peer transparent clock
End-to-end transparent clock
QoSTraffic classification based, strict priority and WRR
8-level priority for switching:
Port number
802.1p priority
802.1Q VLAN tag
DSCP/ToS field in IP packet
Security Functions
Access Control ListIP-based ACL/MAC-based ACL
ACL based on:
MAC Address
IP Address
Ethertype
Protocol Type
VLAN ID
DSCP
802.1p Priority
Up to 512 entries
SecurityPort security
IP source guard, up to 512 entries
Dynamic ARP inspection, up to 1K entries
Command line authority control based on user level
Static MAC address, up to 64 entries
AAARADIUS client
TACACS+ client
Network Access ControlIEEE 802.1x port-based network access control
MAC-based authentication
Local/RADIUS authentication
Management
Basic Management InterfacesConsole; Telnet; Web browser; SNMP v1, v2c
Secure Management InterfacesSSHv2, TLS v1.2, SNMPv3
System ManagementFirmware upgrade by HTTP protocol through Ethernet network
Configuration upload/download through HTTP
Remote Syslog
System log
LLDP protocol
NTP
PLANET Smart Discovery Utility
PLANET CloudViewer app
SNMP MIBsRFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A
CE:
EN55032
EN55035
Stability TestingIEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration)
Standards ComplianceIEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10GBASE-X
IEEE 802.3bz 2.5/5GBASE-T
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management (CFM)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
ITU-T G.8032 ERPS Ring
Environment
Operating-40 ~ 75 degrees C
Storage-40 ~ 85 degrees C
Humidity5 ~ 95% (non-condensing)
