Täiustatud hallatav PoE lahendus karastatud keskkonna jaoks
PLANET IGS-5225-4P2S L2+ Industrial Managed PoE+ Switch, millel on 4 10/100/1000BASE-T 802.3at PoE+ porti, millest iga port annab kuni 36 vatti, ja 2 100/1000X kiudoptilist porti IP40-kindlas, kuid kompaktse suurusega korpuses, saab paigaldada mis tahes raskesse keskkonda ilma ruumipiiranguta. See pakub kasutajasõbralikke, kuid täiustatud IPv6/IPv4-haldusliideseid, rohkeid L2/L4-kommutatsioonifunktsioone, 3. kihi staatilise marsruutimise võimekust ja täiustatud ITU-G.8032 ERPS Ring-tehnoloogiat, et parandada kiiret eneseparanemisvõimet ja PLANET intelligentseid PoE-funktsioone PoE-välise IP-seire ja traadita võrgu rakenduste juhtimiseks. See on võimeline töötama usaldusväärselt, stabiilselt ja vaikselt temperatuurivahemikus -40 kuni 75 kraadi C.
Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoks
IGS-5225-4P2S toetab redundantset ringtehnoloogiat ja omab tugevat ja kiiret isetõmbumisvõimet, et vältida katkestusi ja väliseid sissetungimisi. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Spanning Tree protokolli (802.1s MSTP) ja redundantset toiteallika süsteemi kliendi tööstusautomaatikavõrku, et suurendada süsteemi töökindlust ja kasutusaega karmides tehasekeskkondades. Lihtsas ringvõrgus võib andmeside taastumisaeg olla kuni 10 ms.
Küberturvalisuse võrgulahendus turvariskide minimeerimiseks
Küberturvalisuse funktsioon, mis praktiliselt ei vaja jõupingutusi ja kulusid, hõlmab lülitite juhtimise kaitset ja kriitilise tähtsusega võrgu täiustatud turvalisust. Kasutatakse nii SSH- kui ka SSL-protokolle, et pakkuda tugevat kaitset täiustatud ohtude eest. Võrguadministraator saab nüüd ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.
Mugavad ja nutikad ONVIF-seadmed koos tuvastamisfunktsiooniga
PLANET on äsja välja töötanud suurepärase funktsiooni -- ONVIF Support -- mis on spetsiaalselt mõeldud koostööks video-IP-valveseadmetega. IGS-5225-4P2S-i graafilisest kasutajaliidesest on vaja vaid ühte klõpsu, et otsida ja näidata kõiki ONVIF-seadmeid võrgurakenduse kaudu. Lisaks saate lülitisse üles laadida põrandapilte ja saate monitoorida või kontrollida koosteliini eemalt. Lisaks saate reaalajas seireteavet ja online/offline olekut; PoE taaskäivitust saab juhtida GUI-st.
Sisseehitatud ainulaadsed PoE-funktsioonid elektriga varustatud seadmete haldamiseks
Kuna tegemist on hallatava PoE-lülitiga seire-, traadita ja VoIP-võrkude jaoks, on IGS-5225-4P2S-l järgmised spetsiaalsed PoE-haldusfunktsioonid:
PD alive check
Planeeritud toite taaskasutamine
PoE ajakava
PoE kasutamise jälgimine
Toiteallikaga seadme intelligentne elujõukontroll
IGS-5225-4P2S PoE-lülitit saab seadistada nii, et see jälgib ühendatud PD-de olekut reaalajas pingi toimingu abil. Kui PD lakkab töötamast ja reageerimast, taaskasutab IGS-5225-4P2S PoE-pordi energiat ja toob PD uuesti tööle. Samuti suurendab see oluliselt usaldusväärsust, kuna PoE-port taastab PD toite, vähendades seega administraatori halduskoormust.
Energiasäästu PoE ajakava
Energiasäästu ülemaailmse suundumuse kohaselt ja aidates kaasa keskkonnakaitsele Maal, saab IGS-5225-4P2S lisaks võimele anda suurt vatti võimsust tõhusalt kontrollida toiteallikat. Sisseehitatud "PoE ajakava" funktsioon aitab teil lubada või keelata PoE toide iga PoE pordi jaoks kindlaksmääratud ajavahemike jooksul ja see on võimas funktsioon, mis aitab VKEdel või ettevõtetel säästa energiat ja raha.
Planeeritud toite taaskasutamine
IGS-5225-4P2S võimaldab iga ühendatud PoE IP-kaamera või PoE-juhtmevaba pääsupunkti taaskäivitamist igal nädalal kindlal ajal. Seetõttu vähendab see puhvri ülevoolust tuleneva IP-kaamera või juhtmeta juurdepääsupunkti kokkukukkumise võimalust.
SMTP/SNMP trap-sündmuste häire
IGS-5225-4P2S pakub sündmuste hoiatusfunktsiooni, mis aitab diagnoosida ebanormaalset seadet tänu sellele, kas võrguühendus on katkenud või mitte, või taaskäivitusreaktsiooni.
Tõhus häirehoiatus parema kaitse tagamiseks
IGS-5225-4P2S toetab veahäirefunktsiooni, mis võib hoiatada kasutajaid, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega probleemi asukoha leidmiseks. See aitab säästa aega ja inimressurssi.
3. kihi IPv4 ja IPv6 tarkvaraline VLAN-ruutimine turvaliseks ja paindlikuks haldamiseks.
Selleks, et aidata klientidel oma äritegevusega kursis olla, ei paku IGS-5225-4P2S mitte ainult ülikõrget ülekandevõimet ja suurepäraseid Layer 2 tehnoloogiaid, vaid ka IPv4/IPv6 tarkvaralise VLAN-i marsruutimise funktsiooni, mis võimaldab ristida erinevaid VLAN-e ja erinevaid IP-aadresse, et saavutada väga turvaline, paindlik juhtimine ja lihtsam võrgurakendus.
Tugevad kihi 2 funktsioonid
IGS-5225-4P2S-i saab programmeerida täiustatud kommutaatorihaldusfunktsioonide jaoks, nagu dünaamiline portide ühendamine, Q-in-Q VLAN, privaatne VLAN, Rapid Spanning Tree Protocol, Layer 2 kuni Layer 4 QoS, ribalaiuse kontroll ja IGMP snooping. IGS-5225-4P2S pakub 802.1Q märgistatud VLANi ja lubatud VLAN-gruppide arv on maksimaalselt kuni 255. IGS-5225-4P2S võimaldab toetavate portide koondamise kaudu mitut porti ühendava kiire trunki toimimist. See võimaldab maksimaalselt kuni 2 trunkgruppi, kus iga trunkgrupi kohta on 2 porti, ning toetab ka ümberlülitamist.
Tõhus juhtimine
Tõhusaks haldamiseks on IGS-5225-4P2S varustatud konsooli-, veebi- ja SNMP-haldusliidestega. Sisseehitatud veebipõhise haldusliidese abil pakub IGS-5225-4P2S hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust. Tekstipõhiseks haldamiseks on IGS-5225-4P2S-i võimalik kasutada Telneti ja konsoolipordi kaudu. Lisaks pakub see ka turvalist kaugjuhtimist mis tahes standardipõhise juhtimistarkvara kaudu, toetades SNMPv3-ühendust, mis krüpteerib pakettide sisu igal seansil.
Võimas turvalisus
IGS-5225-4P2S pakub ulatuslikku 2. kuni 4. kihi juurdepääsukontrolli nimekirja (ACL), et tagada serva turvalisus. Seda saab kasutada võrgule juurdepääsu piiramiseks, keelates pakettide juurdepääsu lähtekoha ja sihtkoha IP-aadressi, TCP/UDP-portide või määratletud tüüpiliste võrgurakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1x port-põhist ja MAC-põhist kasutaja ja seadme autentimist. Privaatse VLAN-funktsiooni abil saab kasutaja privaatsuse tagamiseks takistada servaportide vahelist suhtlust. Nüüd saavad võrguadministraatorid ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.
Modbus TCP pakub paindlikku võrguühendust tehase automaatika jaoks.
Tänu toetatud Modbus TCP/IP-protokollile saab IGS-5225-4P2S hõlpsasti integreerida SCADA-süsteemide, HMI-süsteemide ja muude andmekogumissüsteemidega tehases. See võimaldab administraatoritel jälgida eemalt tööstusliku Ethernet-kommutaatori tööinfot, porditeavet ja side olekut, saavutades seega hõlpsasti kogu tehase täiustatud järelevalve ja hoolduse.
Tööstusarvutivõrkude ajaprotokoll 1588
IGS-5225-4P2S sobib ideaalselt telekommunikatsiooni- ja Carrier Etherneti rakenduste jaoks, toetades MEF-teenuse osutamist ja IEEE 1588 ja sünkroonse Etherneti paketipõhiseid ajastuslahendusi.
Paindlikkus ja laienduslahendus
IGS-5225-4P2S-i sisseehitatud neli täiendavat mini-GBIC-pesa toetavad kahe kiirusega, 100BASE-FX ja 1000BASE-SX/LX SFP (Small Form-factor Pluggable) kiudoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt mitte ainult ülekandekaugusele, vaid ka vajalikule ülekandekiirusele. Kaugust saab pikendada 550 meetrist (mitmemoodiline kiudoptika) kuni 10/50/70/120 kilomeetrini (ühemoodiline kiudoptika või WDM-kiudoptika). Need sobivad hästi ettevõtete andmekeskuste ja jaotuste rakendusteks.
Intelligentne SFP-diagnostikamehhanism
IGS-5225-4P2S toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transiiveri toitepingeid.
Tööstuspiirkonna osakonna/töörühma PoE-lüliti
Pakkudes kuni 4 PoE+, in-line toiteühendust, saab IGS-5225-4P2S hõlpsasti ehitada tsentraalselt juhitava toiteühenduse IP-telefonisüsteemi, IP-kaamerasüsteemi või traadita AP-grupi jaoks tööstusvõrku. Näiteks 4 PoE IP-kaamerat või traadita juurdepääsupunkti saab hõlpsasti paigaldada tööstuskeskkonnas nurga taha, et täita seirevajadusi või luua traadita rändlusvõrk. Ilma toitepistikupesa piiranguta muudab IGS-5225-4P2S IP-kaamerate või traadita AP-de paigaldamise lihtsamaks ja tõhusamaks.
Hardware Specifications
Version2
Copper Ports4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP Slots2 100/1000/2500BASE-X mini-GBIC SFP ports (Port 5 and Port 6)
Console1 x RJ45-to-RS232 serial port (115200, 8, N, 1)
Reset Button< 5 sec: System reboot
> 5 sec: Factory default
EnclosureIP30 metal case
InstallationDIN-rail kit and wall-mount kit

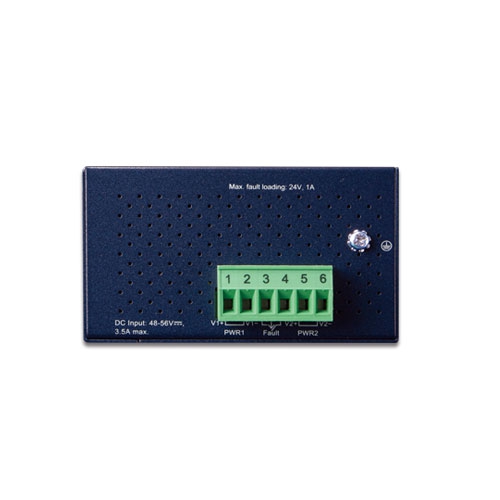

ConnectorRemovable 6-pin terminal block for power input
Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2
AlarmOne relay output for power failure. Alarm Relay current carry ability: 1A @ DC 24V
Dimensions (W x D x H)50 x 87x 135 mm
Weight592g
Power Requirements48-54V
Power Consumption153 watts/522BTU (Full loading with PoE function with DC 54V input)
ESD Protection6KV DC
EFT Protection6KV DC
LED IndicatorSystem:
Power 1 (Green)
Power 2 (Green)
Fault Alarm (Red)
Ring (Green)
R.O. (Ring Owner) (Green)
Per 10/100/1000T RJ45 PoE+ Ports (Port 1 to port 4):
PoE-in-use x 1 (Amber)
LNK/ACT x 1 (Green)
Per 100/1000/2500BASE-X SFP Interface (Port 5 to port 6):
1G/2.5G LNK/ACT (Green)
100 LNK/ACT (Amber)
4 x LED for PoE Usage:
30W, 60W, 90W and 120W (Amber)
Switching Specifications
Switch ArchitectureStore-and-Forward
Switch Fabric18Gbps/non-blocking
Throughput (packet per second)13.3Mpps@ 64Bytes packet
Address Table8K entries, automatic source address learning and aging
Shared Data Buffer4Mbits
Flow ControlIEEE 802.3x pause frame for full duplex
Back pressure for half duplex
Jumbo Frame9Kbytes
Power Over Ethernet
PoE StandardIEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply TypeEnd-span
PoE Power OutputIEEE 802.3af Standard
Per port 48V~51V DC (depending on the power supply), max. 15.4 watts
IEEE 802.3at Standard
Per port 51V~54V DC (depending on the power supply), max. 36 watts
Power Pin AssignmentEnd-span: 1/2(+), 3/6(-)
PoE Power Budget144W maximum
※Dual power input must be the same as DC voltage, like dual 54V.
Max. Number of Class 2 PDs4
Max. Number of Class 3 PDs4
Max. Number of Class 4 PDs4
PoE Management Functions
PoE System ManagementPoE Port status monitoring
Total PoE power budget control
PoE usage threshold and temperature threshold
Enhanced PoE ModeStandard/Legacy/Force
PoE Device Live DetectionPer port remote PD IP address
4 actions
None
PD reboot
PR reboot and alarm
Alarm
PoE Power RecyclingDaily or predefined schedule
PoE Schedule4 schedule profiles
PoE Extend ModeRemote power feeding up to 100m in standard mode and 250m in extend mode
Layer 3 Function
IP InterfacesMax. 8 VLAN interfaces
Routing TableMax. 32 routing entries
Routing ProtocolsIPv4 software static routing
IPv6 software static routing
Layer 2 Function
Port ConfigurationPort disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable
Port link capability control
Port StatusDisplay each port’s speed duplex mode, link status, flow control status,
auto negotiation status, trunk status
Port MirroringTX/RX/both
Many-to-1 monitor
RMirror – Remote Switched Port Analyzer (Cisco RSPAN)
Supports up to 5 sessions
VLANIEEE 802.1Q tag-based VLAN
IEEE 802.1ad Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
MVR (Multicast VLAN Registration)
GVRP (GARP VLAN Registration Protocol)
Up to 4K VLAN groups, out of 4095 VLAN IDs
Spanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
BPDU Guard
Link AggregationIEEE 802.3ad LACP/static trunk
Supports 3 trunk groups with 6 ports per trunk group
IGMP SnoopingIPv4 IGMP (v1/v2/V3) snooping
IPv4 IGMP querier mode support
Up to 255 multicast groups
MLD SnoopingIPv6 MLD (v1/v2) snooping
IPv6 MLD querier mode support
Up to 255 multicast groups
RingSupports ERPS, and complies with ITU-T G.8032
Recovery time < 10ms @ 3 nodes
Recovery time <50ms @ 16 nodes
Supports major ring and sub-ring
SynchronizationIEEE 1588v2 PTP (Precision Time Protocol)
Peer-to-peer transparent clock
End-to-end transparent clock
QoSTraffic classification based, strict priority and WRR
8-level priority for switching
Port number
802.1p priority
802.1Q VLAN tag
DSCP/TOS field in IP packet
Bandwidth ControlPer port bandwidth control
Ingress: 100Kb~3276Mbps
Egress: 100Kb~3281Mbps
Storm ControlUnicast/Multicast/Broadcast
Security Functions
Access Control ListIP-based ACL/MAC-based ACL
ACL based on:
MAC Address
IP Address
Ethertype
Protocol Type
VLAN ID
DSCP
802.1p Priority
Up to 512 entries
SecurityPort security
IP source guard, up to 512 entries
Dynamic ARP inspection, up to 1K entries
Command line authority control based on user level
Static MAC address, up to 64 entries
AAARADIUS client
TACACS+ client
Network Access ControlIEEE 802.1x port-based network access control
MAC-based authentication
Local/RADIUS authentication
Management
Basic Management InterfacesConsole; Telnet; Web browser; SNMP v1, v2c
Secure Management InterfacesSSHv2,TLSv1.2, SNMP v3
System ManagementFirmware upgrade by HTTP protocol through Ethernet network
Configuration upload/download through HTTP
Remote syslog
System log
LLDP protocol
NTP
PLANET Smart Discovery Utility
PLANET NMS system
PLANET NMSViewerPro/CloudViewerPro
Event ManagementRemote syslog
System log
SMTP
ONVIFONVIF device discovery
ONVIF device monitoring
Floor Map
SNMP MIBsRFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
Power over Ethernet MIB
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1ad Q-in-Q VLAN stacking
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management(CFM)
IEEE 1588 PTPv2
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
ITU-T G.8032 ERPS Ring
ITU-T Y.1731 Performance Monitoring
Environment
Operating Temperature-40 ~ 75 degrees C
Storage Temperature-40 ~ 85 degrees C
Humidity5 ~ 95% (non-condensing)
