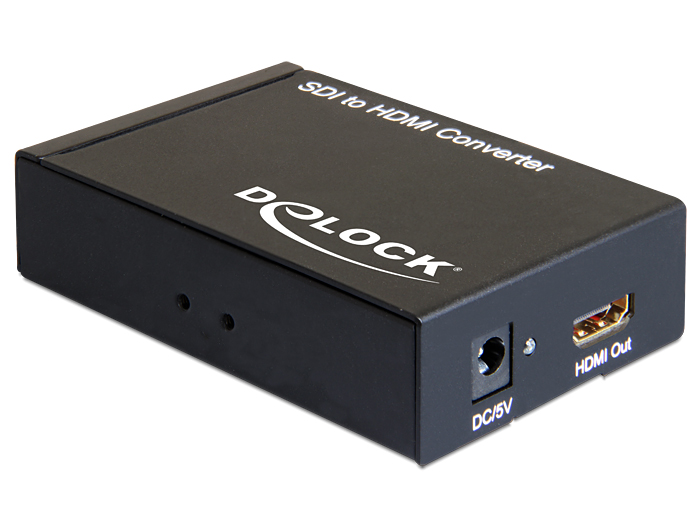

Seda Delocki konverterit saab kasutada HD- või 3G-SDI-signaali teisendamiseks HDMI-signaaliks. Saate ühendada nt HD-SDI väljundiga kaamera HDMI-monitoriga. SDI-signaal edastatakse tavalise 75 Ohm koaksiaalkaabli kaudu, millel on BNC-liitmikud.
Spetsifikatsioon
Liitmik:
Sisend:
(SDI): 1 x BNC-liitmik (SDI): 1 x BNC-liitmik (SDI)
Väljund:
(SDI, läbipääs): 1 x BNC-liitmik (SDI, läbipääs)
1 x HDMI-A emas
Kiibistik: GV7601
Toetab 3G-SDI A-taset
Toetatud resolutsioon:
SD 480i, 525i ja 625i
HD 720p 24, 25, 30, 50 ja 60 Hz.
HD 1080i 50, 60 Hz
HD 1080p 24, 25, 30, 50 ja 60 Hz
Toetatav andmesagedus: 270 Mb/s ~ 2,97 Gb/s
Toetab 8 kanalit 48 kHz PCM-audiot
Vastupidav metallist korpus
Energiatarve: max. 2.5 W
Mõõtmed (LxSxK): ca. 100 x 70 x 25 mm
Toiteallika spetsifikatsioon
Seina toiteallikas
Sisend: AC 100 ~ 240 V / 50 ~ 60 Hz / 0,3 A: AC 100 ~ 240 V / 50 ~ 60 Hz / 0,3 A
Väljund: 5 V / 1 A
Maandus väljastpoolt, pluss seestpoolt
Mõõdud:
ø ca. 2,1 mm, seestpoolt: ø ca. 2,1 mm
väljast: ø ca. 5,5 mm
pikkus: ca. 9 mm
Pakendi sisu
3G-SDI > HDMI muundur
Kinnitusklambrid ja kruvid
Toiteallikas
Connector 1
1 x BNC female
Connector 2
1 x HDMI-A 19 pin female
connector 3
1 x BNC female
