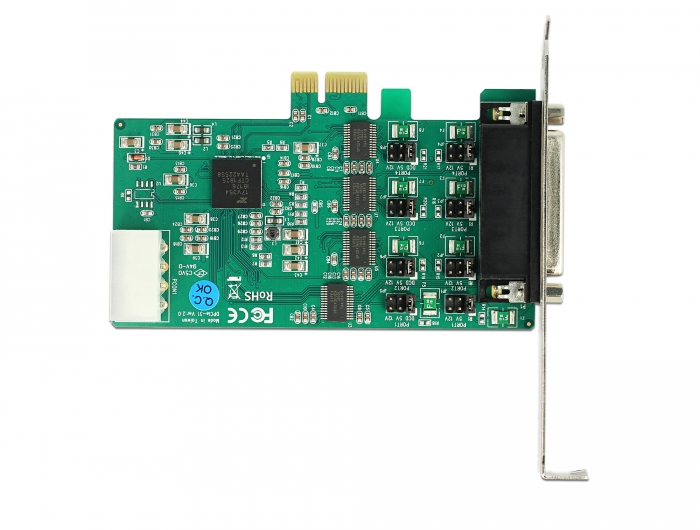

Delock PCI Express kaart laiendab teie süsteemi nelja kiire RS-232 pordi võrra. Kasutage seda kaarti selliste rakenduste jaoks nagu andmelogimine, masinate juhtimissüsteemid, automaatika, arendus või kommunikatsioon. Tänu ulatuslikule ülepingekaitse ja laiale temperatuurivahemikule saab seda kaarti kasutada tööstuspiirkonnas. Ühendatud seadmeid saab varustada valikuliselt 5 V või 12 V pingega.
Spetsifikatsioon
Kiibistik: Exar 17V354
Liitmik:
Väline:
D-Sub 44-poolne emasliitmik
ühenduskaabel: > 4 x Serial RS-232
D-Sub 9-poolne isane
sisemine:
1 x PCI Express x1, V2.0
1 x 4-poldiline Molex toitepistik
Baudikiirus: kuni 921,6 Kb/s
Ühildub 16C550 UART-ga
FIFO 256 baiti
Andmebitt: 5, 6, 7, 8
Stoppbit: 1, 1.5, 2
Pariteet: Pariteet: Puudub, paaritu, paaritu, tühik, märk
Voolukontroll: RTS / CTS, XON / XOFF

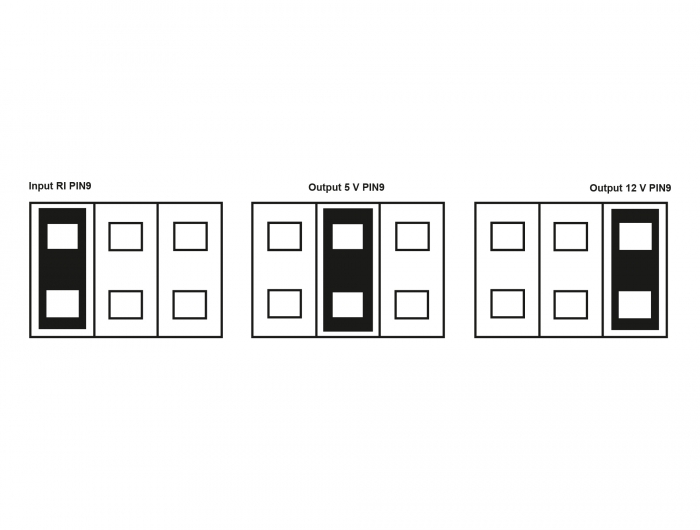

5 V või 12 V saab iga pordi jaoks eraldi seadistada hüppaja abil (viik 1 või 9).
Töötemperatuur: -30 °C ~ +75 °C
Säilitustemperatuur: -40 °C ~ +85 °C
Ümbritseva keskkonna suhteline niiskus max. 95 % (mittekondenseeruv)
15 kV ESD-kaitse kõikidele signaalidele
Süsteemi poolt määratud I/O-aadress ja IRQ
Süsteeminõuded
Windows XP/XP-64/Vista/Vista-64/7/7-64/8.1/8.1-64/10/10-64, Linux ex Kernel 2.6
Arvuti vaba PCI Express pistikupesaga
Vaba Molex-toiteühendusega toiteallikas
Pakendi sisu
PCI Express kaart
Madala profiiliga klamber
1 jadaühenduskaabel (ca. 30 cm)
Draiverite CD
Kasutusjuhend
Form factor
• Low Profile
Function
• Plug & Play
• Power over Serial
Specification
• RS-232 (EIA / TIA)
• PCI Express 2.0
Supported operating system
• Windows 10 32-bit
• Windows 10 64-bit
• Windows 7 32-bit
• Windows 7 64-bit
• Windows 8 32-bit
• Windows 8 64-bit
• Windows 8.1 32-bit
• Windows 8.1 64-bit
• Windows Vista 32-bit
• Windows Vista 64-bit
• Windows XP 32-bit
• Windows XP 64-bit
Interface
External
• 4 x Seriell RS-232 DB9 Stecker
Internal
• 1 x PCI Express x1, V2.0
Technical characteristics
Data transfer rate
• 4 x up to 921,6 Kbps
Operating temperature
• -30 °C ~ 75 °C
Maximum current
• 5V/500 mA per port
• 12V/500 mA per port
Voltage
• 5 V or 12 V can be set individually for each port through the jumper (pin 1 or 9)
