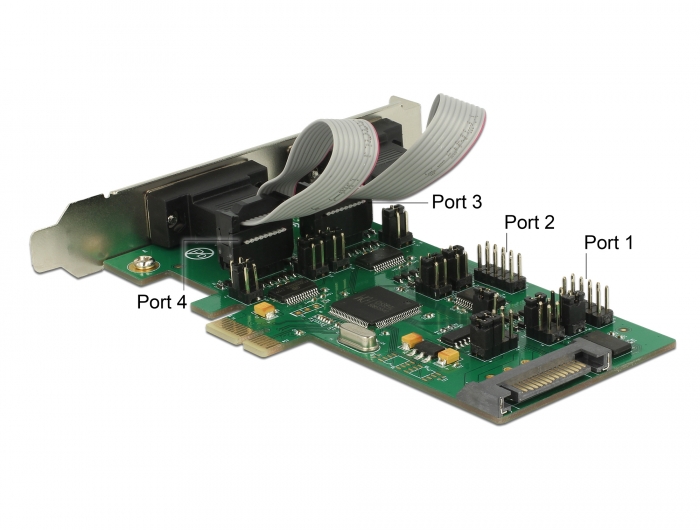

Delocki PCI Express kaart laiendab arvutit kolme välise RS-232 pordi ja ühe TTL 3,3 V / RS-232 pordi võrra. Sellele kaardile saab ühendada erinevaid seadmeid, nagu väravad, plotterid, printerid, liinilaiendid, dongles või sisseehitatud moodulid, programmeeritavad väravasüsteemid (FPGA), kontrollerid jne. Ühendatud seadmeid saab valikuliselt varustada 5 V või 12 V pingega. Kaasasolevate madala profiiliga klambrite abil saab PCI Expressi kaardi paigaldada ka mini-PC-sse.
Spetsifikatsioon
Liitmikud:
välised:
3 x jadaühendus RS-232 DB9
1 x jada TTL 3,3 V / RS-232 DB9 isas: 1 x jada TTL 3,3 V / RS-232 DB9 isas.
sisemine:
1 x PCI Express x1, V1.1
1 x SATA toiteühendus
Kiibistik: WCH384L

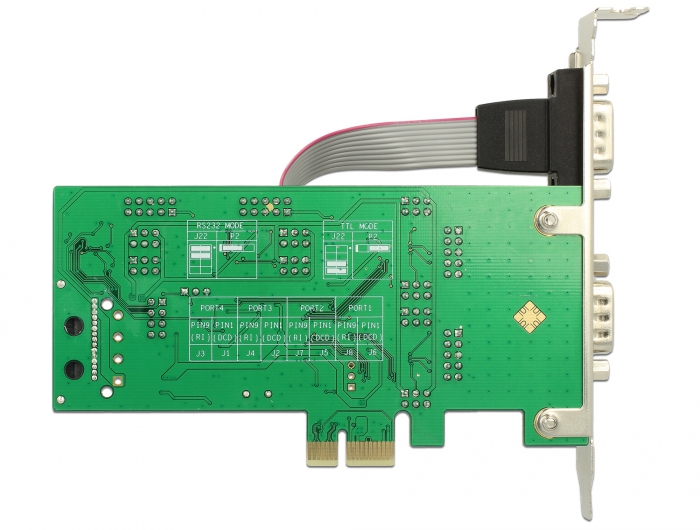

5 V või 12 V saab iga pordi jaoks eraldi seadistada hüppaja abil (viiguga 1 või 9).
Signaalid: DCD/12V/5V, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI/12V/5V.
Andmeedastuskiirus:
RS-232 kuni 230 Kbps
TTL kuni 921 Kbit/s
FIFO: 128 baiti
Voolukontroll: ei ole, Xon / Xoff, RTS / CTS
Stoppbitid: 1, 1.5, 2
Andmebaidid: 4, 5, 6, 7, 8
Pariteet: paariline, paaritu, ei ole, märk, tühik
Ühildub 16C950 UARTiga
Mõõtmed (LxSxK): ca. 125 x 66 x 22 mm
Süsteeminõuded
Windows 7/7-64/8.1/8.1-64/10/10-64/11
Arvuti, millel on üks vaba PCI Expressi pesa ja üks tagumine pesa
Toiteallikas koos vabade SATA-toiteühendustega
Pakendi sisu
PCI Express kaart
2 x madala profiiliga klamber
11 x hüppaja
Draiverite CD
Kasutusjuhend
Specification
RS-232 (EIA / TIA)
TTL/CMOS
PCIe 1.1
Supported operating system
Windows 7 32-bit
Windows 7 64-bit
Windows 8.1 32-bit
Windows 8.1 64-bit
Windows 10 32-bit
Windows 10 64-bit
Interface
Output
4 x Serial DB9 5 V / 12 V on DCD / RI
External
4 x serial RS-232 DB9 male
1 x TTL 3.3V DB9 male
Internal
1 x PCI Express x1, V1.1
1 x SATA 15 pin power plug
Technical characteristics
Data transfer rate
RS-232 up to 230 kbps
TTL up to 921 Kbps
Voltage
Power over System (POS)
Physical characteristics
Pin finishing
gold-plated
Slot bracket
low profile
standard
