Rohkem praktilisust ja mugavust pakkuv õhuke tüüp

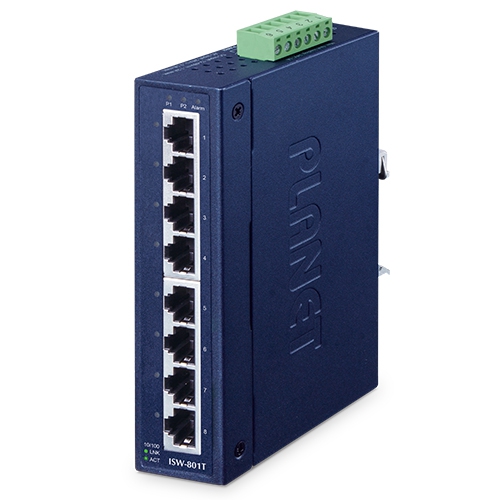

PLANET ISW-801T tööstuslik 8-portiline 10/100TX Fast Ethernet Switch on kohandatud tööstuslikele rakendustele, millel on 8 auto-negotatsiooniga 10/100Mbps porti, IP30-klassiga vastupidav, kuid kompaktne korpus ja mitmekülgne redundantne toitesüsteem (12~48V DC või 24V AC). ISW-801T töötab tõhusalt karmides tingimustes, töötemperatuurivahemik on -40 kuni 75 kraadi Celsiuse järgi.
Vastuseks kasvavale nõudlusele IIoT (Industrial Internet of Things) infrastruktuuri järele on ISW-801T kavandatud tööstusvõrkude lihtsaks kasutuselevõtuks tänu Plug and Play-funktsioonile. Lisaks tagab see stabiilse ja usaldusväärse kiire andme- ja vooluülekande. ISW-801T toetab ka PROFINET-protokolli läbilaskmist, mis teeb sellest ideaalse valiku tööstusautomaatikasüsteemide integreerimiseks ja seadmete vahelise kommunikatsiooni tõhustamiseks tehases.
PROFINET-liiklus kõrgema edastusprioriteediga
ISW-801T-l on uhiuus funktsioon, mis täiustab PROFINET-liikluse kõrgema kättetoimetamise prioriteedi tuvastamise toetust. Kui ISW-801T võtab vastu PROFINET-liikluse, edastab ta kõigepealt PROFINET-liikluse ja seejärel tegeleb muu Ethernet-liiklusega. Selle täiustatud funktsiooniga saab ISW-801T-st kiirema PROFINET-liikluse jaoks ideaalne tööstuslik juhtimatu kommutaator.
Madal energiatarbimine rohelise võrgustiku jaoks
ISW-801T, mis võtab kasutusele täiustatud rohelise võrgutehnoloogia, pakub link-on kaabli pikkuse energiasäästu ja link-down energiasäästu meetodeid. Tänu nendele omadustele tarbib ISW-801T täiskoormuse töörežiimil väga vähe energiat, mis aitab tõhusalt energiat säästa, kuid säilitab tõhusalt suure jõudluse. Automaatse energiasäästu ja IEEE 802.3az Energy Efficient Ethernet (EEE ) protokolli abil suudab ISW-801T automaatselt tuvastada kaabliühenduse olekut ja võrguliiklust ning seega kohandada energiatarbimist vastavalt sellele. See võimaldab kommutaatoril tarbida vähem energiat, kui see on vähem aktiivne.
Tugev kaitse
ISW-801T pakub Ethernet ESD-kaitseks ±6KV alalisvoolu kontaktvoolu ja ±8KV alalisvoolu õhuvoolu. Samuti toetab see ±4KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõiguks.
Tugev lüliti jõudlus
ISW-801T pakub suure jõudlusega kommutaatorite arhitektuuri. Tänu 8 10/100Mbps Fast Ethernet-portile, mis pakuvad blokeerimata lülitusvõrku ja kuni 1,6 Gbps juhtmekiiruse läbilaskevõimet ning 1K MAC-aadresside tabelit, suudab ISW-801T teostada juhtmekiiruse pakettide edastamist ilma pakettide kadumise ohuta. Voolukontrolli funktsioon võimaldab ISW-801T-l tagada kiire ja usaldusväärse andmeedastuse.
Plug and Play
Kõik ISW-801T RJ45 vaskliidesed toetavad 10/100Mbps automaatseid läbirääkimisi optimaalse kiiruse tuvastamiseks RJ45 kategooria 5, 5e, 6, 6a või 7 kaablite kaudu. Standardne auto-MDI/MDI-X tugi suudab tuvastada ühenduse tüübi mis tahes Ethernet-seadmega, ilma et oleks vaja spetsiaalseid sirge- või ristkaableid.
Paindlik ja lihtne paigaldus piiratud ruumiga
Kompaktse suurusega ISW-801T on spetsiaalselt kavandatud paigaldamiseks kitsasse keskkonda, näiteks seinakappi. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.
Hardware Specifications
Hardware Version3
Copper Ports8 x 10/100BASE-TX RJ45 TP auto-MDI/MDI-X, auto negotiation

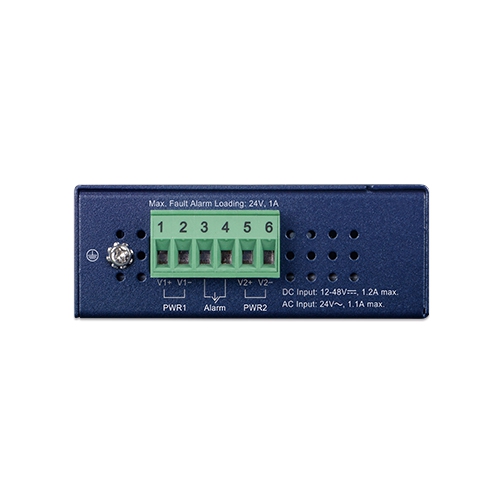

ConnectorRemovable 6-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
AlarmProvides one relay output for power failure; Alarm relay current carry ability: 1A @ DC 24V
LED3 x LED for system and power:
Green: DC Power 1
Green: DC Power 2
Red: Power Alarm
1 x LED for each copper port:
Green: 10/100Mbps LNK/ACT
ESD Protection6KV
EFT Protection6KV
Power Requirements12~48V DC, redundant power with reverse polarity protection, 24V AC power support
Power Consumption/ DissipationMax. 0.9 watts/3.07BTU (Power on without any connection)
Max. 2.1 watts/7.16BTU (Ethernet full loading)
InstallationDIN-rail kit and wall-mount ear
EnclosureIP30-rated metal case
Dimensions (W x D x H)32 x 87 x 135mm
Weight428g
Switch Specifications
Switch Processing SchemeStore-and-Forward
Address Table1K
Shared Data Buffer448K bits
Flow ControlBack pressure for half duplex, IEE 802.3x pause frame for full duplex
Switch Fabric1.6Gbps
Throughput (packet per second)1.19Mpps
Network Cables10/100BASE-TX
Cat. 3, 4, 5, 5e, 6 UTP cable (max. 100 meters)
EIA/TIA-568 100-ohm STP (max. 100 meters)
Standards Conformance
Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Full Duplex Flow Control
IEEE 802.3az Energy Efficient Ethernet
PROFINET protocol
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration)
Environment
TemperatureOperating: -40~75 degrees C
Storage: -40~75 degrees C
HumidityOperating: 5% to 95%, Storage: 5% to 95% (non-condensing)
