Kompaktne suurus tagab suurema praktilisuse ja mugavuse

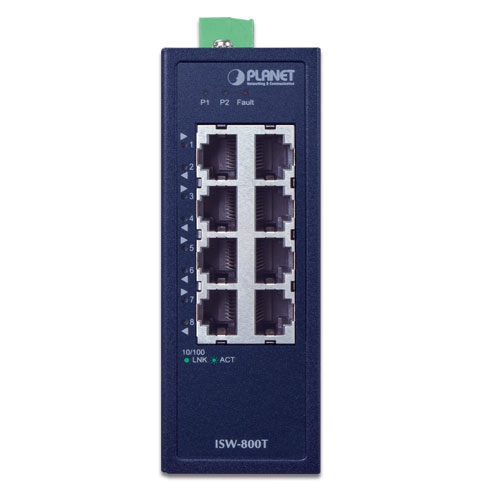

PLANET ISW-800T tööstuslik 8-portiline 10/100TXCompact Ethernet Switch, mis sobib tööstuslikuks kasutamiseks, omab 8 10/100Mbps automaatse läbirääkimistega porti, IP30-klassile vastavat vastupidavat, kuid kompaktset korpust ja laiaulatuslikku redundantset toitesüsteemi (12~48V DC või 24V AC). ISW-800T on võimeline töötama mis tahes karmides tingimustes, mille töötemperatuur on vahemikus -40 kuni 75 kraadi C.
Kuna nõudlus IIoT (Industrial Internet of Things) infrastruktuuri järele on järk-järgult tõusnud, on ISW-800T spetsiaalselt loodud selleks, et muuta tööstusvõrgu kasutuselevõtt lihtsaks, kuna see on varustatud Plug and Play funktsiooniga. Lisaks on see kiire andme- ja vooluülekande puhul stabiilne ja usaldusväärne.
Madal energiatarbimine rohelise võrgu jaoks
ISW-800T, mis võtab kasutusele täiustatud rohelise võrgutehnoloogia, pakub link-on kaabli pikkuse energiasäästu ja link-down energiasäästu meetodeid. Tänu nendele omadustele tarbib ISW-800T täiskoormuse töörežiimil väga vähe energiat, mis aitab tõhusalt energiat säästa, kuid säilitab tõhusalt suure jõudluse.
Automaatse energiasäästu ja IEEE 802.3az Energy Efficient Ethernet (EEE) protokolli abil suudab ISW-800T automaatselt tuvastada kaabliühenduse olekut ja võrguliiklust ning seega kohandada energiatarbimist vastavalt sellele. See võimaldab kommutaatoril tarbida vähem energiat, kui see on vähem aktiivne.
Kahe toiteallika sisend kõrge kättesaadavusega võrgusüsteemi jaoks
ISW-800T omab tugevat kahesugust toitesisendiga süsteemi, mis on integreeritud kliendi automaatikavõrku laiaulatusliku pingega (12V~48V DC või 24V AC), et suurendada süsteemi töökindlust ja kasutusaega. Allpool esitatud näites aktiveeritakse automaatselt riistvara ümberlülitusfunktsioon, kui toiteallikas 1 ei tööta, et jätkata ISW-800T toitmist vaheldumisi toiteallika 2 kaudu ilma töökatkestusteta.
Tugev kaitse
ISW-800T pakub Ethernet ESD-kaitseks ±6KV alalisvoolu kontaktvoolu ja ±8KV alalisvoolu õhuvoolu. Samuti toetab see ±4KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõigu.
Kõrge lüliti jõudlus
ISW-800T pakub suure jõudlusega lülitusarhitektuuri. Tänu 8 10/100Mbps Fast Ethernet-portile, mis pakuvad blokeerimata lülitusvõrku ja kuni 1,6 Gbps kiirusega läbilaskevõimet ning 1K MAC-aadresside tabelit, suudab ISW-800T teostada traadita kiirusega pakettide edastamist ilma pakettide kadumise ohuta. Voolukontrolli funktsioon võimaldab ISW-800T-l tagada kiire ja usaldusväärse andmeedastuse.
Plug and Play
Kõik ISW-800T RJ45 vaskliidesed toetavad 10/100Mbps automaatseid läbirääkimisi optimaalse kiiruse tuvastamiseks RJ45 kategooria 6, 5 või 5e kaablite kaudu. Standardne auto-MDI/MDI-X tugi suudab tuvastada ühenduse tüübi mis tahes Ethernet-seadmega, ilma et oleks vaja spetsiaalseid sirge- või ristkaableid.
Hardware Specifications
Copper Ports8 10/100BASE-TX RJ45 auto-MDI/MDI-X ports
Switch ArchitectureStore-and-Forward
Switch Fabric1.6Gbps (non-blocking)
Throughput (packet per second)1.19Mpps@ 64 bytes
Address Table1K entries, automatic source address learning and aging
Shared Data Buffer448K bits
Flow ControlIEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex
ESD Protection6KV DC
EnclosureIP30 metal case
InstallationDIN rail kit and wall-mount kit

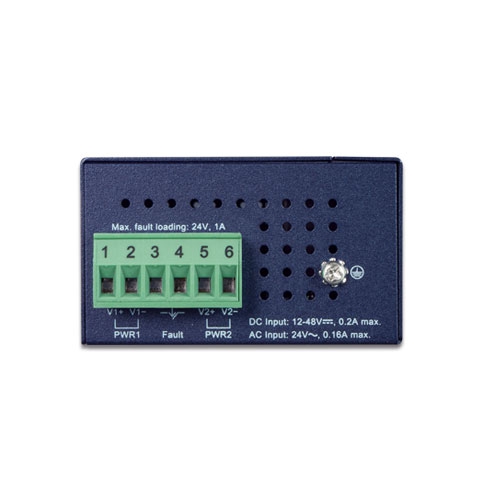

ConnectorRemovable 6-pin terminal block for power input
Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2
AlarmOne relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC
LED IndicatorSystem:
Power 1 (Green)
Power 2 (Green)
Fault Alarm ( Red )
Per 10/100TX RJ45 Ports:
10/100 LNK/ACT (Green)
Dimensions (W x D x H)41 x 70 x 115 mm
Weight300g
Power RequirementsDual 12~48V DC, 24V AC
Power ConsumptionMax. 1.1 watts/3.77BTU (Power on without any connection)
Max. 2.5 watts/8.57BTU (Ethernet full loading)
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3x flow control and back pressure
IEEE 802.1p Class of Service
IEEE 802.3az Energy Efficient Ethernet (EEE)
Environment
Operating Temperature-40 ~ 75 degrees C
Storage Temperature-40 ~ 85 degrees C
Humidity5 ~ 95% (non-condensing)
