Täiuslik täielik PoE+ toitelahendus, mis sobib ideaalselt karastatud keskkonda.
PLANET ISW-504PT Tööstusklassi, DIN-riba tüüpi mittehaldatav Fast Ethernet PoE+ lüliti, millel on 4 IEEE 802.3at PoE+10/100BASE-TX porti ja 1 täiendav Fast Ethernet RJ45 liides üleslüliks, võimaldab automaatselt tuvastada ja konfigureerida sisemisi ja väliseid perifeerseadmeid.
ISW-504PT on projekteeritud redundantse toitesüsteemiga ning suudab töökindlalt, stabiilselt ja vaikselt töötada igas karastatud keskkonnas, ilma et see mõjutaks selle jõudlust. Selle koguvõimsus on kuni 120 vatti erinevate PoE-rakenduste jaoks ja töötemperatuur on vahemikus -40 kuni 75 kraadi C ning see on vastupidavas IP40 metallkorpuses.
Mugav ja usaldusväärne toitesüsteem
Et hõlbustada 802.3at PoE+ kasutamist transpordi- ja tööstustasemel rakenduste puhul üldkasutatava 12-54 V alalisvoolu sisendiga, võtab ISW-504PT kasutusele 12-54 V alalisvoolu kuni 54 V alalisvoolu võimendustehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. Selle laiaulatuslik pingedisain sobib ülemaailmseks kasutatavuseks, kui on vaja kahte või varutoitesisendit, mis on kõrge kasutatavusega rakendused.
802.3at PoE+ toite- ja Ethernet andmeedastuse laiendus
ISW-504PT-l on sisseehitatud kindel DIP-lüliti, mis pakub töörežiime "Standard", "VLAN" ja "Extend". Vaikimisi töötab ISW-504PT tavalise IEEE 802.3af/at PoE+ lülitina töörežiimis "Standard".
"VLAN" töörežiimi funktsioonid koos pordipõhise VLAN-funktsiooniga aitavad vältida IP-kaamera multisaate- või ringhäälingutormi mõjutamist.
Töörežiimis "Extend" töötab ISW-504PT portide kaupa 10Mbps täisduplekskasutuses ja toetab 25-vattist PoE-võimsust kuni 250 meetri kaugusele, ületades Ethernet UTP-kaabli 100-meetrise piirangu.
Keskkonnasõbralik disain
Tänu IP40-metallist tööstuslikule korpusele pakub ISW-504PT kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või ilma kliimaseadmeta kõnniteeäärsetes liiklusjuhtimiskappides. Sellel on ventileeritav konstruktsioon, mille puhul ei ole jahutusventilaatorit vaja, mistõttu on selle töö müravaba. Kuna ISW-504PT suudab töötada temperatuurivahemikus -40 kuni 75 kraadi C, võib seda paigutada peaaegu kõikidesse rasketesse keskkondadesse.
Vastupidav kaitse
ISW-504PT pakub Ethernet ESD-kaitseks ±5KV alalisvoolu kontaktväljundit ja ±5KV alalisvoolu õhuväljundit. Samuti toetab see ±5KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõigu.
Intelligentne LED-indikaator reaalajas PoE kasutamise kohta

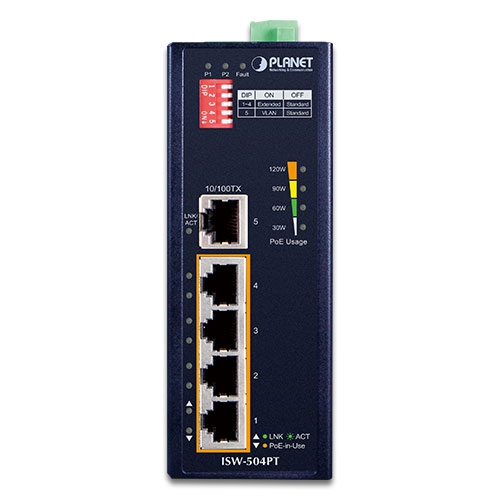

ISW-504PT aitab kasutajatel tänu täiustatud LED-indikaatorile lihtsalt ja tõhusalt jälgida PoE-võimsuse kasutamise hetkeseisu. Tööstusliku Gigabit PoE+ kommutaatori esipaneelil on neli oranži LED-i, mis näitavad 30W, 60W, 90W ja 120W PoE-võimsusekasutamist.
Paindlik ja lihtne paigaldus piiratud ruumiga
ISW-504PT on mõeldud paigaldamiseks erinevatesse keskkondadesse, näiteks seinakestesse. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.
Hardware Specifications
Copper PortsFive 10/100BASE-TX RJ45 auto-MDI/MDI-X ports (Ports 1 to 5)
PoE Injector PortsFour ports with 802.3af/at PoE+ injector function (Ports 1 to 4)

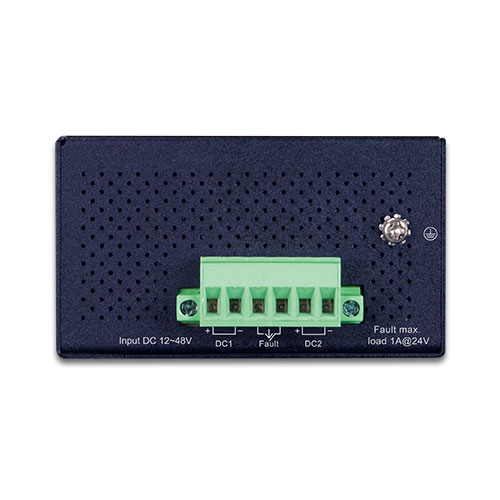

ConnectorRemovable 6-pin terminal block
Pin 1/2 for Power 1
Pin 3/4 for power fault alarm
Pin 5/6 for Power 2
DIP Switch (Ports 1 to 4)Standard mode: 30-watt PoE transmission distance of 100m at speed of 10/100Mbps
VLAN mode: "Port-based VLAN Protection" where ports can be isolated from each other via one DIP switch. Only Port 5 can visit other ports.
Extend mode: 25-watt PoE transmission distance of 250m at speed of 10Mbps
Power Requirements12~54V DC, 7A (max.)
Power ConsumptionMax. 6.48 watts/22BTU@54V DC input (System)
Max. 133 watts/453BTU@54V DC input (Ethernet + PoE Full Loading)
AlarmOne relay output for power failure.
Alarm relay current carry ability: 1A @ 24V AC
Dimensions (W x D x H)50 x 87 x 135 mm
Weight613g
EnclosureIP40 metal case
InstallationDIN-rail/ wall-mount
ESD Protection5KV
LED Indicators3 x LED for System and Power:
Green: DC Power 1
Green: DC Power 2
Red: Power Fault Alarm
2 x LED for PoE +Copper Port (Ports 1 to 4):
Green: LNK/ACT (10/100Mbps)
Amber: PoE-in-Use
1 x LED for Copper Port (Port-5):
Green: LNK/ACT (10/100Mbps)
4 x LED for PoE Usage(W) (Low to high):
Amber: 30W, 60W, 90W and 120W
Switch Specifications
Switch ArchitectureStore-and-Forward
Switch Fabric1Gbps/non-blocking
Throughput (packet per second)0.74Mpps @64 bytes
Address Table1K entries
Jumbo Frame1536 bytes
Flow ControlBack pressure for half duplex
IEEE 802.3x pause frame for full duplex
Power over Ethernet
PoE StandardIEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply TypeEnd-span
Power Pin Assignment1/2 (+), 3/6 (-)
PoE Power OutputPer port 54V DC, Max. 36 watts
PoE Power Budget (max.)120W maximum @54V DC
90W maximum@24V DC
60W maximum@12V DC
Max. Number of Class 2 PDs4
Max. Number of Class 3 PDs4
Max. Number of Class 4 PDs4
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC 60068-2-32 (free fall)
IEC 60068-2-27 (shock)
IEC 60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
Environment
TemperatureOperating: -40~75 degrees C
Storage: -40~85 degrees C
HumidityOperating: 5~95% (non-condensing)
Storage: 5~95% (non-condensing)
