Õhuke tüüp, millel on rohkem praktilisust ja mugavust
PLANET ISW-501T, tööstuslik 5-portiline Fast Ethernet Switch, pakub blokeerimisvaba juhtmekiirust raskes tööstuskeskkonnas. See pakub ka 5-portilisi 10/100BASE-TX RJ45 vaskliideseid, mis on tarnitud IP30-kindlas, tugevas korpuses koos üleliigse toitesüsteemiga. Selle õhuke korpus sobib sellisteks rakendusteks nagu järelevalvesüsteemide kasutuselevõtt, kontrollijuhtimine ja traadita teenus klimaatiliselt nõudlikes keskkondades, kus temperatuurivahemik on lai -40 kuni 75 kraadi C.
Energiasäästu koos väiksema energiatarbimisega
ISW-501T, mis võtab kasutusele täiustatud rohelise võrgutehnoloogia, pakub IEEE 802.3az-protokollile tuginevat energiasäästu. Tänu sellele funktsioonile tarbib ISW-501T täisvõimsusel väga vähe energiat, mis aitab tõhusalt säästa energiat, kuid säilitab tõhusalt suure jõudluse.
Stabiilne jõudlus rasketes tingimustes
ISW-501T pakub kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või kõnniteeäärsetes liiklusjuhtimiskappides. Kuna ISW-501T suudab töötada temperatuurivahemikus -40 kuni 75 kraadi C, saab seda paigutada peaaegu kõikidesse keerulistesse keskkondadesse. ISW-501T omab ka integreeritud toiteallikat, millel on lai pingevahemik (12 kuni 48 V alalisvool, 24 V vahelduvvool), mis on vajalik ülemaailmsete kõrge kättesaadavusega rakenduste jaoks, mis nõuavad kahte või varutoite sisendit.
Tugev lüliti jõudlus
ISW-501T on ehitatud suure jõudlusega kommutaatorite arhitektuuriga, millel on viis 10/100Mbps Fast Ethernet porti, mis pakuvad blokeerimata kommutaatorit ja traatkiiruse läbilaskevõimet kuni 1Gbps ning 1K MAC-aadressi. Seega saab ISW-501T edastada traatkiirusega pakette ilma paketikadude ohuta. Voolukontrolli funktsioon võimaldab ISW-501T-l pakkuda kiiret ja usaldusväärset andmeedastust.
Kõik ISW-501T RJ45 vaskliidesed toetavad 10/100Mbps automaatseid läbirääkimisi optimaalse kiiruse tuvastamiseks RJ45 kategooria 5 või 5e kaablite kaudu. Standardne auto-MDI/MDI-X tugi suudab tuvastada ühenduse tüübi mis tahes Ethernet-seadmega, ilma et oleks vaja spetsiaalseid sirge- või ristkaableid.
Hardware Specifications
10/100BASE-TX Auto MDI/MDIX Ports5
LED Indicators3 x LED for System and Power:
■ Green: DC Power 1
■ Green: DC Power 2
■ Green: Power Fault
1 x LED for each Copper Port
■ Green: 10/100 LNK/ACT
EnclosureIP30-rated metal case
Dimensions (W x D x H)135 x 87 x 32 mm
Weight400g
ESD Protection6KV DC
EFT Protection6KV DC
Power Requirements12~48V DC, redundant power with polarity reverse protection function, 24V AC power support
Power Consumption/Dissipation1.6 watts/5.4BTU
InstallationDIN rail kit and wall-mount ear
AlarmProvides one relay output for power failure
Alarm relay current carry ability: 3A @ DC 30V

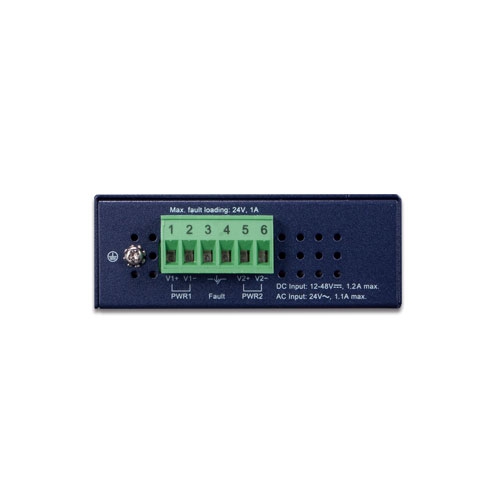

ConnectorRemovable 6-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
Switch Specifications
Switch Processing SchemeStore-and-Forward
Address Table1K
Buffer MemoryEmbedded 448K bits packet buffer
Flow ControlBack pressure for half duplex,
IEEE 802.3x pause frame for full duplex
Switch Fabric1Gbps
Throughput (packet per second)0.74Mpps
Network Cables10BASE-T: 2-pair UTP Cat. 3, 4, 5, up to 100 meters
100BASE-TX: 2-pair UTP Cat. 5, 5e up to 100 meters
Standards Conformance
Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Full Duplex Flow Control
IEEE 802.3az Energy Efficient Ethernet
TemperatureOperating: -40~75 degrees C
Storage: -40~75 degrees C
HumidityOperating: 5% to 95%, Storage: 5% to 95% (non-condensing)
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC60068-2-32 (free fall)
IEC60068-2-27 (shock-proof)
IEC60068-2-6 (vibration-proof)
