Ideaalne suure võimsusega toiteallikatega seadmetele

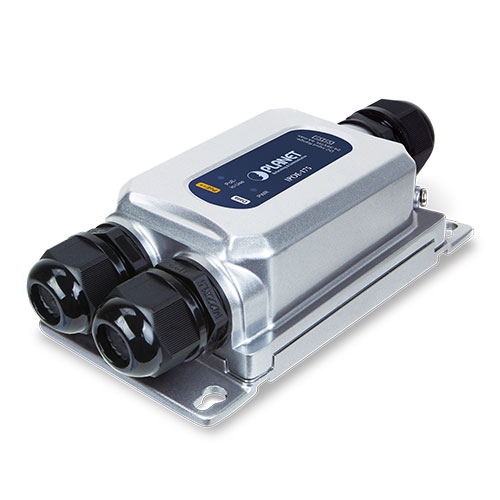

Planet IPOE-175 tööstuslik IP67-klassiga üheportiline 802.3bt PoE ++ injektor pakub PoE väljundportile maksimaalselt 60 vatti, edastades nii Gigabit Etherneti andmeid kui ka 802.3bt PoE toidet UTP-kaabli kaudu. See on spetsiaalselt mõeldud sellistele toitega seadmetele (PD) nagu PTZ võrgukaamerad, PTZ kiirkuva kaamerad, värvilise puutetundliku ekraaniga IP-telefonid (VoIP), mitmekanalilised (11a/b/g/n) traadita LAN-juurdepääsupunktid ja muud võrguseadmed, mis vajavad stabiilseks tööks suuremat võimsust.
Ilmastikukindel RJ45 Ethernet-pistik ja varjestatud pistik

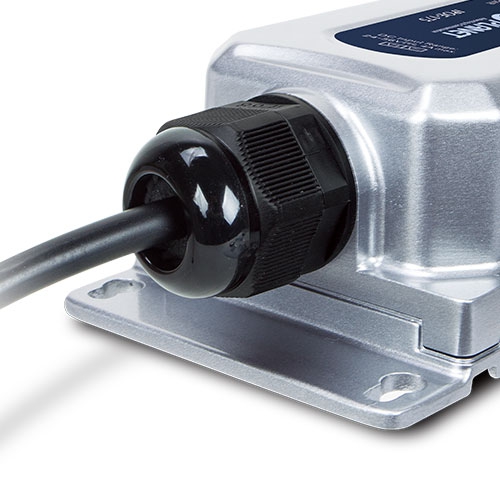

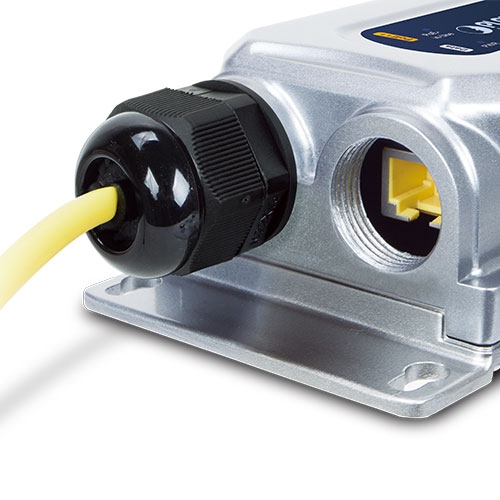

IPOE-175 on ideaalne laiendatud ulatusega välistingimustes kasutatavate PoE-seadmete paigaldamiseks, nagu välistingimustes kasutatavad PoE traadita juurdepääsupunktid, välistingimustes kasutatavad PoE IP-kaamerad, välistingimustes kasutatavad PoE IP-interkomid ja palju muud. IPOE-175 on varustatud 3 veekindla kaabli läbiviiguga otsese ühendamise jaoks. Veekindla kaabli läbiviiguga kokku panduna muudab see tavalise RJ45-pistikupesa ilmastikukindlaks ja tagab tiheda ja tugeva ühenduse. Lisaks on seadmel tööstuslik kaitseklass IP67, mis talub niiskust, mustust, tolmu, lööke, vibratsiooni, kuumust ja külma.
Keskkonnakindel disain
Tööstusliku IP67-klassiga alumiiniumkorpusega IPOE-175 pakub kõrget elektromagnetilise häirekindlust ning kaitseb end tolmu ja vee sissetungimise eest ning töötab temperatuurivahemikus -40 kuni 75 °C. Kõik need omadused tagavad kõrgeima töökindluse kriitilise tähtsusega rakendustes igas rasketes tingimustes.
Mugav ja töökindel toitesüsteem
Et hõlbustada 802.3bt PoE++ kasutamist koos transpordi- ja tööstusrakendustes levinud 24~56 V DC toitepingega, kasutab IPOE-175 24~56 V DC kuni 54 V power boost tehnoloogiat, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. Laia pingevahemikuga disain sobib ülemaailmseks kasutamiseks rakendustes, mis nõuavad kõrget kättesaadavust ja kahe või varutoite sisendit.
Tugev kaitse
IPOE-175 pakub ±8KV DC Etherneti ESD kaitset ja ±6KV ülepingekaitse, et parandada toote stabiilsust ja kaitsta kasutajate võrke, tagades, et töövoog ei kõigu.
Võrgu lihtsamaks ja usaldusväärsemaks muutmine
IPOE-175 suudab edastada 60-vatise 54 V alalisvoolu Cat.5/5e/6/6A Etherneti kaablite kaudu, mis võimaldavad andmete ja toite üheaegset edastamist kaabli kaudu süstija (IPOE-175) ja PoE PD või PoE++ splitteri (IPOE-173S) vahel. Süstija ja splitteri vaheline maksimaalne kaugus on 100 meetrit. Kuna IPOE-175 on tagasiühilduv IEEE 802.3at PoE+ PD või PoE splitteriga, peab süsteemiadministraator kasutama ainult ühte RJ45 Etherneti kaablit, et edastada nii toidet kui ka andmeid teisele seadmele. See muudab võrgu kasutuselevõtu lihtsamaks ja usaldusväärsemaks.
Hardware Specifications

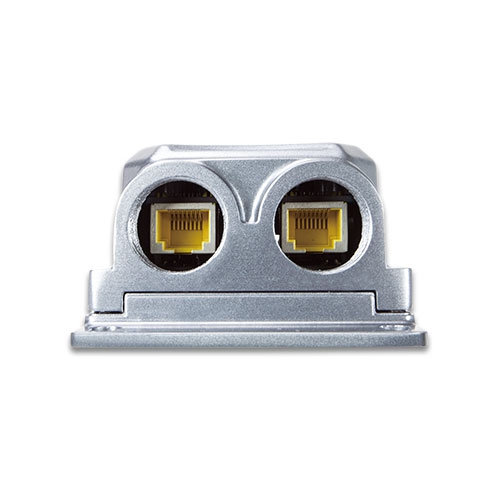

Interface[Input Port]
1 x 10/100/1000/2500BASE-T “Data” in RJ45 port
[Output Port]
1 x 10/100/1000/2500BASE-T Ethernet with IEEE 802.3bt PoE++
“Data + DC” out RJ45 port

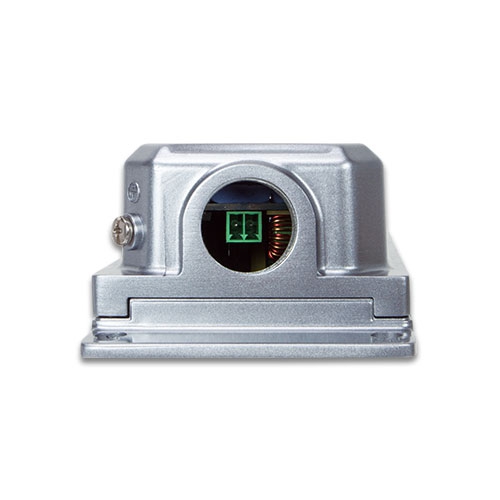

[Input Power Terminal Block]
1 x 2-pin terminal block
- Pin 1/2 for Power (Pin 1: V+ / Pin 2: V-)
Data Rate10/100/1000/2500Mbps

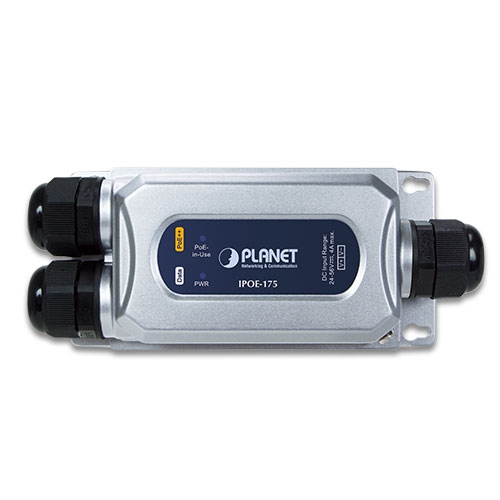

LED IndicatorPWR (Green)
PoE-in-use x 1 (Amber)
Input Voltage24~56V DC
Power Consumption
VoltageSystem onFull Load (Max.)
DC 24V1.2W72W
DC 36V1.44W70.56W
DC 54V1.71W65.8W
ESD ProtectionAir 8KV DC
Contact 6KV DC
Surge Protection6KV
EnclosureIP67-rated and IK10 aluminum metal case
InstallationWall-mount ear
Dimensions (W x D x H)150.5 x 43.8 x 72.93 mm
169.85 x 43.8 x 72.94 mm, with cable gland
Weight485g
MTBF>100,000 hours
Network Cable10BASE-T: UTP category 3, 5 cable (≤100m)
100BASE-TX: UTP category 5,5e cable (≤100m)
1000BASE-T: UTP category 5e,6 cable(≤100m)
2500BASE-T: UTP category 5e, 6, 6A cable(≤100m)
Power over Ethernet
PoE StandardIEEE 802.3bt PoE++ type 3 PSE
Backward compatible with IEEE 802.3at PoE+
PoE Power Output802.3bt
End-span/Mid-span
PoE Power Supply Type55V DC
Max. 60 watts to 802.3bt PoE++ PD
Max. 30 watts to 802.3at PoE+ PD
Power Pin Assignment802.3bt: 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-)
End-span: 1/2 (-), 3/6 (+)
Mid-span: 4/5 (+), 7/8 (-)
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A
CE
Stability TestingIEC 60068-2-32 (Free fall)
IEC 60068-2-27 (Shock)
IEC 60068-2-6 (Vibration)
Standard ConformanceIEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
Environment
Operating Temperature-40 ~ 75 degrees C
Storage Temperature-40 ~ 85 degrees C
Humidity5 ~ 95% (non-condensing)
