Täiustatud tööstuslik mitmegigabitine ja 802.3bt PoE++ võrgulahendus

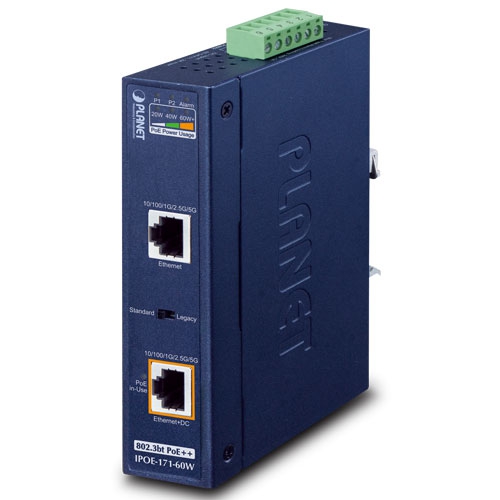

PLANET IPOE-171-60W on üheportiline, tööstuslik 802.3bt Power over Ethernet injektor, mille maksimaalne väljundvõimsus Etherneti kaablite kaudu on kuni 60 vatti. See on varustatud ka kahe 100M/1G/2,5G/5GBASE-T RJ45 vasest liidesega, mis võimaldavad edastada väga suuri andmemahtusid.
See on spetsiaalselt loodud vastama kasvavale nõudlusele suurema võimsusega võrguseadmete järele, nagu näiteks:
- Valgustus
- Kõik-ühes puuteekraaniga arvuti
- Kaugjuhtimisega digitaalne infotabloo
- Muud võrguseadmed, mis vajavad normaalselt töötamiseks suuremat võimsust
IPOE-171-60W edastab Etherneti digitaalseid andmeid koos alalisvooluga keerutatud paariliste kaablite kaudu 60-vatise Power over Etherneti injektorina ja ühendatud ultra Power over Etherneti splitter, IPOE-173S, eraldab digitaalsed andmed ja toite kolmele valikulisele väljundile (12 V/24 V alalisvool) kuni 100 meetri kaugusele.
60 vatti toidet 4-paarilise UTP kaabli kaudu
Selle asemel, et edastada toidet 2-paarilise keerutatud UTP kaabli kaudu – olgu see siis end-span (kontaktid 1, 2, 3 ja 6) või mid-span (kontaktid 4, 5, 7 ja 8), pakub IPOE-171-60W võimalust toita kuni 60 vatti, kasutades kõiki nelja paari standardseid Cat. 5e/6 Ethernet kaableid.
PoE standard
IEEE 802.3af
(802.3at tüüp 1)
IEEE 802.3at
(802.3at tüüp 2)
IEEE 802.3bt
(802.3bt tüüp 3)
PSE poolt tarnitav maksimaalne võimsus
15,4 vatti
30 vatti
60 vatti
PD-s saadaval olev võimsus
12,95 vatti
25,5 vatti
51 vatti
Pinge vahemik
48 V
50~57 V
50~57 V
Kasutatav keerutatud paar
2 paari
4 paari
Toetatud režiimid
Lõpp- või keskosa
Lõpp- + keskosa
Toetatud kaablid
Cat. 3/5/5e/6/6A
Kat. 5e/6/6A
Intelligentne LED-indikaator toite sisendile ja reaalajas PoE kasutamisele
IPOE-171-60W aitab kasutajatel jälgida toite sisendi ja PoE võimsuse kasutamise hetkeolukorda lihtsalt ja tõhusalt tänu oma täiustatud LED-indikaatorile. „Toite sisend“ võimaldab kasutajal teada toite sisendi olekut. IPOE-171-60W paneelil kuvatav „PoE-võimsuse kasutamine“ on kolm erineva võimsuse kasutamise LED-indikaatorit. Võimsuse kasutamise LED-indikaatori abil võimaldab IPOE-171-60W administraatoril jälgida ühendatud PD-seadmete võimsuse kasutamise olekut reaalajas.
Kõrge ühilduvus ja kompaktne disain

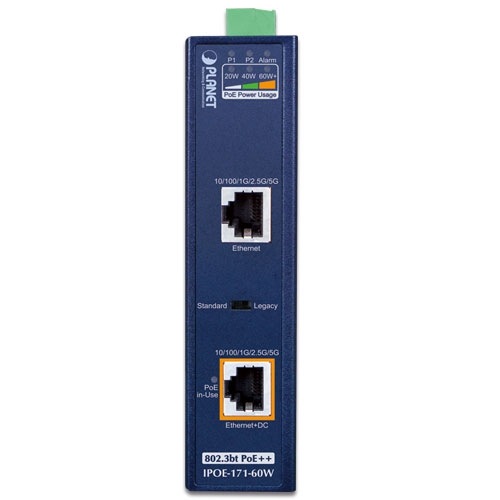

PoE-injektor on lihtne paigaldada Plug and Play abil ja sellega kaasneb lihtne veaotsing, mis muudab selle tööstuslikele kasutajatele lihtsaks omandada. Lisaks on IPOE-171-60W kompaktse korpusega ja pakub kahte DC-redundantset toite sisendit, kahte toite LED-i, häire LED-i ja PoE-in-Use LED-i. Esipaneelil on kaks RJ45-porti – Ethernet-port ja Ethernet + DC-port.
Lisaks varustab IPOE-171-60W Legacy- ja Force-režiimis neid PD-seadmeid, mis ei vasta täielikult IEEE 802.3at/bt standardile. See on kasulik IPOE-171-60W ühilduvuse parandamiseks teiste PD-seadmetega.
Lihtsalt ühendage Etherneti kaablid ja DC toitekaabel ning IPOE-171-60W on valmis pakkuma kiiret võrgusidet ja 802.3bt PoE-injektori funktsioone üheaegselt, ilma et oleks vaja tarkvara konfigureerida.
Kiire ja lihtne kaabeldamine PoE-võrgu kasutuselevõtuks
IPOE-171-60W on tagasiühilduv mõlema 802.3af/at PoE standardiga, mis võimaldab kasutajatel paindlikult kasutada standardseid ja suure võimsusega seadmeid andmete ja toite üheaegseks edastamiseks ühe Etherneti kaabli kaudu kuni 100 meetri kaugusele. IPOE-171-60W vabastab turvalisuse IP-kaamerad ja traadita AP-d toitepesade asukoha piirangutest ja täiendavatest vahelduvvoolu juhtmestikest. Seega vähendab see kaablite arvu ja kõrvaldab vajaduse seinale, lakke või muudesse kättesaamatutesse kohtadesse paigaldada pistikupesad ning eelkõige vähendab see paigaldusaega.
Stabiilne töökindlus rasketes tingimustes
Tänapäeval laieneb PoE nõudlus kaubanduslikest rakendustest paljudele kriitilistele võrkudele rasketes tingimustes. IPOE-171 seeria on üks ideaalseid lahendusi, mis pakub kõrget vastupidavust elektromagnetilistele häiretele ja tugevatele elektrilistele ülepingetele, mis on tüüpilised tehasehoonete või liikluskorralduskabinetite tingimustes. IPOE-171 seeria töötab stabiilselt temperatuurivahemikus -40 kuni 75 °C, mis võimaldab kasutajatel seadme mugavalt kasutada peaaegu igas võrgu asukohas. IPOE-171 seeria on varustatud kompaktse IP30 standardiga metallkorpusega, mis võimaldab DIN-siini või seina paigaldamist, et kabineti ruumi efektiivselt ära kasutada.
Hardware Specifications
InterfaceInput Port：1 x RJ45 STP
Data In
Output Port：1 x RJ45 STP
PoE (Data + Power) Out
Input power terminal block：1
Network Cable*Twisted-pair cable up to 100 meters (328ft)
10BASE-T: 4-pair UTP Cat. 3, 4, 5, 5e, 6, 6A
100BASE-TX: 4-pair UTP Cat. 5, 5e, 6, 6A
1G/2.5G: 4-pair UTP Cat. 5e, 6, 6A
5G: 4-pair UTP Cat. 6, 6A
LED IndicatorsSystem: Power 1 (Green), Power 2 (Green), Alarm(Red)
PoE Port: PoE-in-Use x 1 (Amber)
PoE Usage: PoE Usage x 3 (Amber)
Data Rate10M/100M/1G/2.5G/5Gbps
ESD Protection6KV DC
EnclosureMetal case
Dimensions (W x D x H)135 x 87.8 x 32 mm
Weight406g
Power RequirementsDC 48~54V, 2A max.
Unit Output VoltageDC 45~53V
Power Consumption75 watts max.
No. of devices that can be powered1
InstallationDIN-rail kit or wall-mount ear
AlarmProvides one relay output for power failure
Alarm Relay current carry ability: 1A @ DC 24V
EnclosureIP30 slim type metal case
Power over Ethernet
PoE StandardIEEE 802.3at/bt PSE
PoE Power Output BudgetDC 50~53V / 60-watt PoE via 4-pair
DC 45~53V / 30-watt PoE via 2-pair
PoE Power OutputMax. 60W@1 m cable
Max. 51W@100m cable
PoE Power Supply TypeEnd-span + Mid-span
Power Pin AssignmentPair 1 End-span: 1/2 (-), 3/6 (+)
Pair 2 Mid-span: 4/5 (+), 7/8 (-)
PoE ModeStandard mode
Legacy and Force mode
Standards Conformance
Standards ComplianceIEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3bz 2.5G/5GBASE-T
IEEE 802.3bt 4-pair Power over Ethernet Plus Plus
IEEE 802.3at Power over Ethernet Plus
Regulatory ComplianceFCC Part 15 Class A, CE
Environment
Operating Temperature-40 ~ 75 degrees C
Storage Temperature-40 ~ 85 degrees C
Operating Humidity5 ~ 90%, relative humidity, non-condensing
Storage Humidity5 ~ 90%, relative humidity, non-condensing
Standard Accessories
Package ContentsIPOE-171-60W
User's manual
Wall-mount kit
Dust cap
