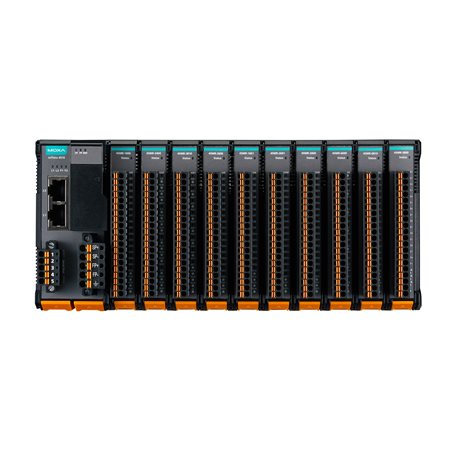

Seeria ioThinx 4510 on täiustatud modulaarne kaug-I/O toode, millel on ainulaadne riist- ja tarkvaraline disain, mis muudab selle ideaalseks lahenduseks mitmesugustele tööstuslikele andmekogumisrakendustele. Seeria ioThinx 4510 on ainulaadse mehaanilise konstruktsiooniga, mis vähendab paigaldamiseks ja eemaldamiseks kuluvat aega, lihtsustades kasutuselevõttu ja hooldust. Lisaks toetab ioThinx 4510 seeria Modbus RTU Master-protokolli, et saada välitingimustes andmeid seeriamõõtjatelt ja toetab ka OT/IT-protokollide teisendamist.
Lihtne tööriistavaba paigaldamine ja eemaldamine
Seeria ioThinx 4500 on ainulaadse mehaanilise konstruktsiooniga, mis vähendab paigaldamiseks ja eemaldamiseks kuluvat aega. Tegelikult ei ole kruvikeerajat ega muid tööriistu vaja ühegi riistvara paigaldamise osa jaoks, sealhulgas seadme paigaldamiseks DIN-riba külge, samuti juhtmestiku ühendamiseks nii side- kui ka I/O-signaalide kogumiseks. Peale selle ei ole tööriistu vaja ka ioThinxi eemaldamiseks DIN-riba küljest. Ka kõigi moodulite eemaldamine DIN-riba küljest on lihtne, kasutades lukustus- ja vabastussammast.
Lihtne veebikonfigureerimine/ümberkonfigureerimine
Modulaarsete kaug-I/O seadistuste puhul on üks suurimaid raskusi praeguste moodulite konfigureerimisseadete dubleerimine erinevate moodulkombinatsioonidega. Pärast ühe mooduli lisamist, teisaldamist või kustutamist tuleb muutmata jäänud moodulite seaded, sealhulgas Modbus-aadress ja RESTful APId ülemisele tarkvarale, uuesti konfigureerida. ioThinx 4510 kasutajasõbralik veebikonfiguratsioonivahend on loodud spetsiaalselt selleks, et muuta konfigureerimine ja ümberkonfigureerimine lihtsaks; muutmata moodulite puhul ei ole vaja ümberkonfigureerimistööd teha. Lisaks toetab ioThinx 4510 veebiliides moodulite/kanalite unikaalseid nimesid. See funktsioon kehtib ka Modbus TCP, MQTT ja RESTful API puhul, mis säästab kasutajatele märkimisväärset aega arendamisel ja kasutuselevõtmisel.
Sisseehitatud Modbus RTU värava funktsioon
ioThinx 4510 toetab Modbus RTU Master'i, et hankida välitingimustes olevaid andmeid seeriamõõtjatelt. Pärast andmete kogumist saavad kasutajad teisendada jadaandmed erinevatesse protokollidesse, sealhulgas Modbus TCP, SNMP, MQTT ja RESTful, mis võimaldab kasutajatel saada välitingimustes olevaid andmeid oma valitud protokollis. Selline kaks-ühes-konstruktsioon vähendab süsteemi keerukust ja võrgu topoloogias vajamineva ruumi hulka, samuti üldist paigaldusaega. Lisaks saate pikendada vanade seadmete kasutusaega, ühendades need Ethernetiga ja pääsedes seadmetele ligi eelistatud protokolliga.
I/O IT/OT-protokollide teisendamine
ioThinx 4510 teeb just seda, mida te vajate, toetades kõige sagedamini kasutatavaid protokolle I/O andmete saamiseks. Enamik IT-insenereid kasutab SNMPv1/v2c/v3, MQTT või RESTful API protokolle, kuid IA-insenerid on rohkem tuttavad operatsioonitehnoloogiatega (OT), näiteks Modbus. ioThinx 4510 võimaldab nii IT- kui ka OT-inseneridel mugavalt andmeid samast I/O-seadmest välja otsida. ioThinx 4510 räägib mitmeid erinevaid protokolle, sealhulgas Modbus TCP OT-inseneridele ning SNMP, MQTT ja RESTful API IT-inseneridele. ioThinx 4510 hangib I/O-andmed ja teisendab andmed mis tahes neist protokollidest, võimaldades teil oma rakendusi hõlpsasti ja vaevata ühendada.
- Lihtne tööriistavaba paigaldamine ja eemaldamine
- Lihtne veebikonfigureerimine ja ümberkonfigureerimine
- Sisseehitatud Modbus RTU-värava funktsioon
- Toetab Modbus/SNMP/RESTful API/MQTT
- Toetab SNMPv3, SNMPv3 Trap ja SNMPv3 Inform koos SHA-2 krüpteerimisega
- Toetab kuni 32 I/O-moodulit
- Saadaval on -40 kuni 75 °C lai töökeskkonna mudel
- I klassi 2. jao ja ATEX tsooni 2 sertifikaadid
- Buttons Reset button
- Expansion Slots Up to 32
- Isolation 3k VDC or 2k Vrms
- 10/100BaseT(X) Ports (RJ45 connector) 2, 1 MAC address (Ethernet bypass)
- Magnetic Isolation Protection 1.5 kV (built-in)
- Configuration Options Web Console (HTTP/HTTPS), Windows Utility (IOxpress)MCC Tool
- Industrial Protocols Modbus TCP Server (Slave), RESTful API, SNMPv1/v2c/v3, SNMPv1/v2c/v3 Trap, SNMPv2c/v3 Inform, MQTT
- Management SNMPv1/v2c/v3SNMPv1/v2c/v3 TrapSNMPv2c/v3 InformDHCP ClientIPv4HTTPUDPTCP/IP
- Time Management SNTP
- Authentication Local database
- Encryption HTTPSAES-128AES-256HMACRSA-1024SHA-1SHA-256ECC-256
- Security Protocols SNMPv3HTTPS (TLS 1.2)SNMPv3 Trap
- Connector Spring-type Euroblock terminal
- Serial Standards RS-232/422/485
- No. of Ports 1 x RS-232/422 or 2 x RS-485 (2 wire)
- Baudrate 1200, 1800, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
- Flow Control RTS/CTS
- Parity NoneEvenOdd
- Stop Bits 1, 2
- Data Bits 8
- RS-232 TxD, RxD, RTS, CTS, GND
- RS-422 Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w Data+, Data-, GND
- Industrial Protocols Modbus RTU Master
- Power Connector Spring-type Euroblock terminal
- No. of Power Inputs 1
- Input Voltage 12 to 48 VDC
- Power Consumption 800 mA @ 12 VDC
- Over-Current Protection 1 A @ 25°C
- Over-Voltage Protection 55 VDC
- Output Current 1 A (max.)
- Power Connector Spring-type Euroblock terminal
- No. of Power Inputs 1
- Input Voltage 12/24 VDC
- Over-Current Protection 2.5 A @ 25°C
- Over-Voltage Protection 33 VDC
- Output Current 2 A (max.)
- Wiring Serial cable, 16 to 28 AWGPower cable, 12 to 18 AWG
- Strip Length Serial cable, 9 mmPower cable, 12 to 13 mm
- Housing Plastic
- Dimensions 42.3 x 99 x 75 mm (1.67 x 3.9 x 2.95 in)
- Weight 173.5 g (0.382 lb)
- Installation DIN-rail mounting
- Operating Temperature ioThinx 4510: -20 to 60°C (-4 to 140°F)ioThinx 4510-T: -40 to 75°C (-40 to 167°F)
- Storage Temperature (package included) -40 to 85°C (-40 to 185°F)
- Ambient Relative Humidity 5 to 95% (non-condensing)
- Altitude Up to 4000 m
- EMC EN 55032/35
- EMI CISPR 32, FCC Part 15B Class A
- EMS IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kVIEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/mIEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kVIEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kVIEC 61000-4-6 CS: 3 VIEC 61000-4-8 PFMF
- Shock IEC 60068-2-27
- Vibration IEC 60068-2-6
- Hazardous Locations Class I Division 2ATEX
- Safety UL 61010-2-201
- Green Product RoHS, CRoHS, WEEE
- Time 1,451,040 hrs
- Standards Telcordia SR332
