PLANET IGUP-1205AT Industrial Gigabit Media Converter ühendab Ethernet-meedia muundamise (100/1000BASE-X-st 10/100/1000BASE-T-ks) 802.3bt Power over Ethernet Plus Plus (PoE++) injektori funktsiooniga, et pakkuda kuni 95 vati võimsust ja suurt andmeedastuskiirust PD-dele (toitega seadmetele), mis on paigaldatud kaugesse piirkonda, kus on vaja piisavat ja usaldusväärset toiteallikaid. Selle 100/1000BASE-X fiiberoptiline üleslülitusport pakub kaugeleulatuvat, kiiret ja stabiilset andmeedastust kaugesse põhivõrku. IGUP-1205AT spetsiaalne ja mugav toitesüsteem toetab kahte 12~56 V alalisvoolu sisendit, mis tagavad toite redundantsi ja töö paindlikkuse.
Kuna IGUP-1205AT suudab töötada temperatuuril vahemikus -40 kuni 75 kraadi C ja tal on IP30-kindel korpus, saab seda paigutada peaaegu kõikidesse rasketesse keskkondadesse.
Fiiberoptilise ühenduse võime laiendab võrgu kasutamise ulatust.
Maksimaalne kaugus PoE PSE (toiteallikas) ja PD vahel Ethernet-kaabli kaudu on 100 meetrit. PoE kasutuselevõtu ulatuse laiendamiseks on IGUP-1205AT integreeritud kiudoptilise liidesega kaugemate rakenduste jaoks. IGUP-1205ATi kiudoptilise pistiku tüüp on järgmine:
- Kaks SFP-pesa, mis toetavad 100BASE-FX/1000BASE-X multi/single mode SFP-moodulit ja ülekandekaugust kuni 120 km (sõltub SFP-moodulist).
Tänu pika kiudoptilise vahemaa toetusele säilitab IGUP-1205AT ikka veel ülekandevõime kuni 1000Mbps. See töötab suure jõudlusega Store and Forward mehhanismiga ning suudab ka pakettide kadusid vältida IEEE 802.3x voolukontrolli abil. Lisaks sellele saab see administraatoritele viivitamatult märku anda sidevahendi probleemist ja pakkuda tõhusat lahendust võrgu energiatarbimise jälgimiseks.
Plug and Play suure võimsusega võrgulahendus
Vastavalt IEEE 802.3bt Power over Ethernet PlusPlus tehnoloogiale pakub IGUP-1205AT kuni 95 vatti PoE väljundvõimsust, mis on kolmekordne võrreldes varasema 802.3at tehnoloogiaga. DIP-lüliti konstruktsiooni Legacy-funktsiooni abil on see ka tagasiühilduv 802.3af/at PoE standarditega, mis võimaldab kasutajatel paindlikult kasutada samaaegselt standard- ja suure võimsusega seadmeid, ilma et oleks vaja tarkvara konfigureerimist. Kuna IGUP-1205AT pakub andmeside- ja toiteühendust ühest seadmest, saab vähendada kaablite paigaldamist ja kaotada vajaduse spetsiaalsete pistikupesade järele seinal, laes või mis tahes kättesaamatus kohas.
Mugav ja usaldusväärne toitesüsteem
Et hõlbustada 802.3bt Power PoE++ kasutamist transpordi- ja tööstustasemel rakenduste puhul üldkasutatava 12~56V alalisvoolu sisendiga, võtab IGUP-1205AT kasutusele 12~56V DC kuni 54V võimsuse suurendamise tehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. Selle laiaulatuslik pingedisain sobib ülemaailmseks kasutatavuseks kõrge töökindlusega rakendustes, mis nõuavad kahte või varutoitesisendit.
Keskkonnakindel disain tööstuslike PoE-võrkude jaoks
IGUP-1205AT on spetsiaalselt projekteeritud vastupidavate komponentide ja tugeva korpuse korpusega, et töötada usaldusväärselt elektriliselt karmides ja klimaatiliselt nõudlikes keskkondades, nagu tehase põrandad või kõnniteede liiklusjuhtimiskapid. IGUP-1205AT on pakendatud kompaktsesse, IP30-kindlasse korpusesse, mis võimaldab kas DIN-riba või seinale paigaldamist, et kasutada kapi ruumi tõhusalt. Tänu IP30-kindla korpuse kaitsele ja PoE-disainile sobib IGUP-1205AT ideaalselt teenusepakkujatele, ülikoolilinnakutele ja avalikele aladele, et juurutada PoE-juhtmevaba juurdepääsupunkte, IP-kaameraid või IP-telefone mis tahes kohtades lihtsalt ja tõhusalt ning kulutõhusalt. Samuti võib see töötada laias temperatuurivahemikus -40 kuni 75 kraadi C, nii et seda saab paigutada peaaegu kõikidesse kohtadesse.
Hardware Specifications
Copper Port1 x 10/100/1000BASE-T
SFP Slot2 x 1000BASE-SX/LX/BX SFP interface
Compatible with 100BASE-FX SFP
Flow ControlBack pressure for half duplex mode
IEEE 802.3x pause frame for full duplex mode
Maximum Frame Size9K
LED IndicatorsSystem:
Power 1 (Green), Power 2 (Green), Fault Alarm (Red)
PoE Usage: (Amber)
Fiber:
100BASE-X: LNK/ACT (Amber)
1000BASE-X: LINK/ACT (Green)
TP:
10/100/1000BASE-T: LNK/ACT (Green)
PoE: PoE-in-Use (Amber)
Dimensions (W x D x H)56 x 87.8 x 135 mm
Weight612 g

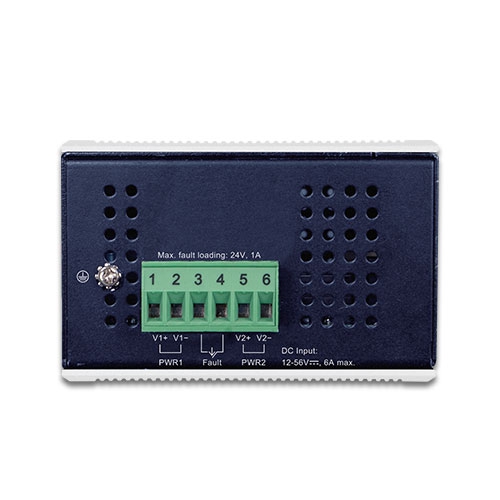

Power RequirementsDC 12~56V, supports reverse polarity protection
Power ConsumptionSystem ON without loading
DC 12V: 4.56W
DC 48V: 5.28W
Full loading with PoE
DC 12V: 46.6W
DC 48V: 100.3W
DIP SwitchStandard/Legacy mode
EnclosureIP30 metal case
InstallationDIN-rail kit and wall-mount ear
ESD Protection6KV DC
Cables10/100/1000BASE-T:
2-pair UTP Cat. 3, 4, 5, 5e, 6 (maximum 100 meters)
EIA/TIA-568 100-ohm STP (maximum 100 meters)
100BASE-FX/1000BASE-SX/LX:
Multi-mode: 50/125μm or 62.5/125μm optical fiber
Single-mode: 9/125μm optical fiber
Power Over Ethernet
PoE StandardIEEE 802.3bt Power over Ethernet Plus Plus Type 4
PoE Power OutputStandard (BT) mode: 90W
Legacy (PoH) mode: 95W
PoE Power Supply TypeEnd-span + Mid-span
Power Pin AssignmentPair 1 End-span: 1/2 (-), 3/6 (+)
Pair 2 Mid-span: 4/5 (+), 7/8 (-)
PoE Power BudgetDC 12V: 30 watts
DC 24-56V: 95 watts
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Protocols and Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet over Fiber Optic
IEEE 802.3x Flow Control
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
IEEE 802.3az Energy Efficient Ethernet (EEE)
Stability TestingIEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration)
Environment
TemperatureOperating: -40~75 degrees C
Storage: -40~85 degrees C
HumidityOperating: 5~90% (non-condensing)
Storage: 5~90% (non-condensing)
