Paindlik, usaldusväärne ja tööstusliku kvaliteediga võrgu kauguspikenduslahendus

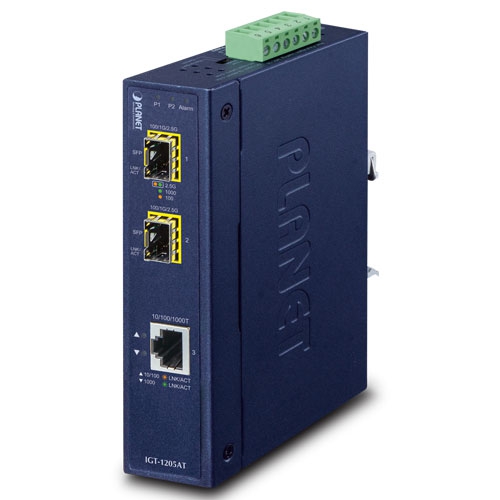

PLANET IGT-1205AT on tööstuslik Gigabitine Meedia Konverter, mis pakub mitteblokeerivat juhtmekiirust ja suurt paindlikkust Gigabit Etherneti laienduseks karmis tööstuskeskkonnas. See on varustatud ühe 10/100/1000BASE-T RJ45 vaskpordi ja kahe 100/1000/2500BASE-X SFP fiiberoptilise liidesega, mis on IP30 vastupidavas ja tugevas korpuses. IGT-1205AT sobib hästi rakendusteks seiresüsteemi juurutamiseks ning juhtimise ja juhtmevaba teenuse turvamiseks kliimatingimustes nõudlikes keskkondades laias temperatuurivahemikus -40 kuni 75 kraadi C.
Kiudoptilise lingi võimalus võimaldab võrgu juurutamist laiendada
Kaks SFP-porti ühilduvad 100BASE-FX, 1000BASE-X ja 2500BASE-X SFP (Small Form Factor Pluggable) fiiberoptiliste transiiveritega. Kiudoptiline üleslingi võime tagab läbilaskevõime kõigi võrku ühendatud sõlmede jaoks ja Gigabit Etherneti vahemaad saab pikendada 300 meetrilt (mitmemooduline fiiberoptiline kaabel) kuni 20/40/80/120 kilomeetrini (ühemoodiline fiiberoptika). Fast Etherneti vahemaad saab pikendada 2 km-lt (mitmemoodiline kiudkaabel) 20/40/60 kilomeetrini (ühemoodiline fiiberops). Need sobivad hästi tehase andmekeskustes ja distributsioonides kasutamiseks.
Reguleeritav 3-pordiline lülitusreiim või 2-pordiline Fiber Redundant Mode
Sisseehitatud DIP-lüliti kaudu saab IGT-1205AT kahte SFP-kiudliidest konfigureerida Etherneti lülitusreiimiks või fiiberliidese reiimiks. Etherneti lülitusreiimiga saab see töötada suure jõudlusega salvestamise ja edastamise mehhanismis; 2-pordilise Fiber-liigendava reiimiga tagab see ülioluliste Etherneti rakenduste jaoks kiire lingi. Üleliigne reiim toetab automaatse taastamise funktsiooni. Kui pakettide sihtport on link-alla, edastab see paketid varupaari teise porti.
Keskkonnasõbralik disain
IGT-1205AT on varustatud õhukest tüüpi IP30 metallkorpusega, et seda oleks lihtne kasutusele võtta rasketes tööstuslikes nõudlikes keskkondades. IP30 tööstusliku korpuse kaitsega IGT-1205AT pakub kõrgetasemelist häirekindlust elektromagnetiliste häirete ja tugevate elektriliste liigpingete vastu, mida tavaliselt leidub tehase põrandatel või äärekivide külgmistes liiklusjuhtimiskappides. Kuna IGT-1205AT saab töötada temperatuurivahemikus -40 kuni 75 kraadi C, saab seda paigutada peaaegu igasse raskesse keskkonda. IGT-1205AT võimaldab kapiruumi tõhusaks kasutamiseks ka DIN-liistule või seinale kinnitamist.
Mugav ja usaldusväärne toitesüsteem
Töökindluse ja paindlikkuse suurendamiseks on IGT-1205AT varustatud kahe alalisvoolu sisendpistikuga üleliigse toiteallika paigaldamiseks. See on ka integreeritud toiteallikas laia pingevahemikuga (12–48 V alalisvoolu või 24 V vahelduvvooluga) piisab kõrge kättesaadavusega rakenduste jaoks, mis nõuab kahe- või varutoitesendit.
Physical Port
-
1-port 10/100/1000BASE-T RJ45 with auto MDI / MDI-X function
-
2-port SFP, supporting 100/1000/2500BASE-X transceiver type auto detection
Fiber Port Redundancy
-
Automatically detects link status and redundancy on dual ports with the same connector type.
-
Only primary port is active at a time, while the backup port is blocked.
-
When primary port link failure occurs, the traffic will swap to backup port automatically.
-
Once the primary port status is back to linkup, the traffic will swap from backup port to primary port.
Layer 2 Features
-
Supports auto-negotiation and 10/100Mbps half / full duplex and 1000Mbps full duplex mode
-
High-performance Store and Forward architecture, runt/CRC filtering eliminates erroneous packets to optimize the network bandwidth
-
IEEE 802.3x flow control for full duplex operation and back pressure for half duplex operation
-
9K jumbo frame size support
-
Integrated address look-up engine, supporting 4K absolute MAC addresses
-
Automatic address learning and address aging
Industrial Case and Installation
-
Slim IP30 metal case
-
DIN-rail, wall-mount or side wall-mount design for redundant power design
-
Redundant Power Design
-
12 to 48V DC, redundant power with reverse polarity protection
-
AC 24V power adapter acceptable
-
Supports 6000 VDC Ethernet ESD protection
-
-40 to 75 degrees C operating temperature
|
Hardware Specifications |
|---|
|
Copper Interface |
1 x 10/100/1000BASE-T RJ45 |
|
Fiber Optic Interfaces |
2 x 100/1G/2.5GBASE-X SFP interfaces (Port-1 and Port-2)
Supports auto detection |
|
Connector |

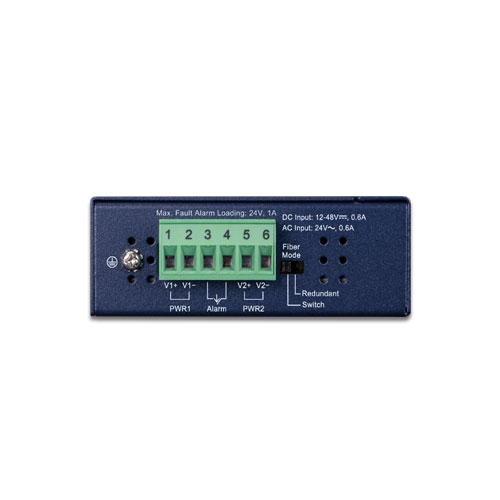

Removable 6-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 |
|
LED |
System and Power:
?Green: DC Power 1
?Green: DC Power 2
?Red: Alarm
Per Copper Port (Port-3~Port-4):
?Green: 1G LNK/ACT
?Amber:100 LNK/ACT
SFP interface (Port-1~ Port-2)
?Green + Amber: 2.5G LNK/ACT
?Green: 1G LNK/ACT
?Amber:100 LNK/ACT |
|
DIP Switch |
DIP | Position | Function | | Fiber Mode | ON | Fiber Redundancy | | OFF (default) | Switch Mode |
|
|
Alarm |
Provides one relay output for power failure
Alarm Relay current carry ability: 1A @ DC 24V |
|
Power Requirements |
DC 12~48V or AC 24V
Redundant power with reverse polarity protection |
|
Power Consumption / Dissipation |
4.8 watts/16BTU |
|
Dimensions (W x D x H) |
32 x 87 x 135mm |
|
Weight |
412g |
|
Enclosure |
IP30 type metal case |
|
Installation |
DIN-rail kit and wall-mount ear |
|
ESD Protection |
6KV DC |
|
Converter Specifications |
|---|
|
Processing Scheme |
Store-and-Forward |
|
Fabric |
12Gbps |
|
Throughput (packet per second) |
8.93Mpps@64bytes |
|
Flow Control |
Back pressure for half duplex.
IEEE 802.3x pause frame for full duplex |
|
Address Table |
4K entries |
|
Jumbo Frame |
9216bytes |
|
Standards Conformance |
|---|
|
Standards Compliance |
IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX
IEEE 802.3x Full-Duplex Flow Control
IEEE 802.1p Class of Service |
|
Regulatory Compliance |
FCC Part 15 Class A, CE |
|
Stability Testing |
IEC60068-2-32 (free fall)
IEC60068-2-27(shock)
IEC60068-2-6 (vibration) |
|
Environment |
|---|
|
Temperature |
Operating: -40~75 degrees C
Storage: -40~75 degrees C |
|
Humidity |
Operating: 5~95% (non-condensing)
Storage: 5~95% (non-condensing) |
