Kulutõhus täielik PoE+ toitelahendus, mis sobib ideaalselt karastatud keskkonda.

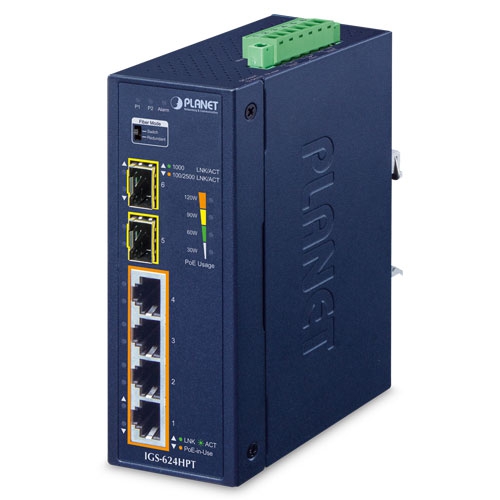

Raske tööstuskeskkonda paigaldamiseks mõeldud Plug and Play IGS-624HPT on PLANETi tööstusklassi DIN-redeli tüüpi mittehaldatav Gigabit Ethernet PoE+ kommutaator nelja 10/100/1000BASE-T porti, millel on IEEE 802.3at PoE+ ja kaks täiendavat 100/1000/2500BASE-X SFP-fiiberoptilist liidest üleslüliks.
IGS-624HPT, mis on projekteeritud redundantse toitesüsteemiga, on võimeline töötama usaldusväärselt, stabiilselt ja vaikselt igas karastatud keskkonnas, ilma et see mõjutaks selle jõudlust. Selle koguvõimsus on kuni120 vatti erinevate PoE-rakenduste jaoks ja töötemperatuur on vahemikus -40 kuni 75 kraadi C ning see on vastupidavas IP40 metallkorpuses.
Mugav ja usaldusväärne toitesüsteem
Et hõlbustada 802.3at PoE+ kasutamist transpordi- ja tööstustasemel rakenduste puhul tavaliselt kasutatava 12-54 V alalisvoolu sisendiga, võtab IGS-624HPT kasutusele 12-54 V alalisvoolu kuni 54 Vvõimsuse suurendamise tehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. IGS-624HPT pakub integreeritud toitelahendust laia pingevalikuga (12~54V DC), mis tagab ülemaailmse kasutatavuse. See pakub ka kahte redundantset, pööratava polaarsusega 12~54V DC toiteallika sisendit kõrge kättesaadavusega rakenduste jaoks.
Reguleeritav 6-pordiline lülitusrežiim või 4 + 2 kiudoptilist redundantset režiimi
Sisseehitatud DIP-lüliti abil saab IGS-624HPT-d konfigureerida 6-portilise Gigabit Ethernet lülitina või 4+2 kiudoptilise redundantse režiimina. 6-portilise Gigabit Switch režiimis saab IGS-624HPT töötada suure jõudlusega Store-and-Forward mehhanismiga; teisest küljest, kui see on 4+2 kiudoptilise redundantse režiimi puhul, pakub see kiiret kiudoptilist redundantset linki väga kriitiliste Ethernet-rakenduste jaoks. Redundantse režiimi puhul on tagatud ka automaatne taastamisfunktsioon. Kui paketi sihtpordi ühendus on katkenud, edastab see paketi teise varupaari porti.
Fiiberoptilise ühenduse võime paindlikuks kauguse laiendamiseks
IGS-624HPT-sse ehitatud kaks täiendavat mini-GBIC-pesa toetavad SFP automaatse tuvastamise ja kahte kiirust, kuna see sisaldab 100BASE-FX, 1000BASE-SX/LX ja 2500BASE-X SFP (Small Form-factor Pluggable) fiiberoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt võrgu tõhusaks laiendamiseks vajalikule ülekandekaugusele või ülekandekiirusele. Kaugust saab pikendada 550 meetrist kuni 2 kilomeetrini (mitmemoodiline kiud) ja 10/20/40/60/80/120 kilomeetrini (ühemoodiline kiud või WDM-kiud). Need sobivad hästi rakendusteks, et luua üleslülitusi magistraalvõrku ja seirekeskusesse pikkade vahemaade puhul.
Keskkonnasõbralik disain
Tänu IP40 metallist tööstuslikule korpusele pakub IGS-624HPT kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või ilma kliimaseadmeta kõnniteeäärsetes liiklusjuhtimiskappides. Sellel on ventileeritav konstruktsioon, mille puhul ei ole jahutusventilaatorit vaja, mistõttu on selle töö müratu. Kuna IGS-624HPT suudab töötada temperatuurivahemikus -40 kuni 75 kraadi C, võib seda paigutada peaaegu kõikidesse rasketesse keskkondadesse.
Vastupidav kaitse
IGS-624HPT pakub Ethernet ESD-kaitseks ±6KV alalisvoolu kontaktväljundit ja ±8KV alalisvoolu õhuväljundit. Samuti toetab see ±6KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõigu.
Intelligentne LED-indikaator reaalajas PoE kasutamise kohta

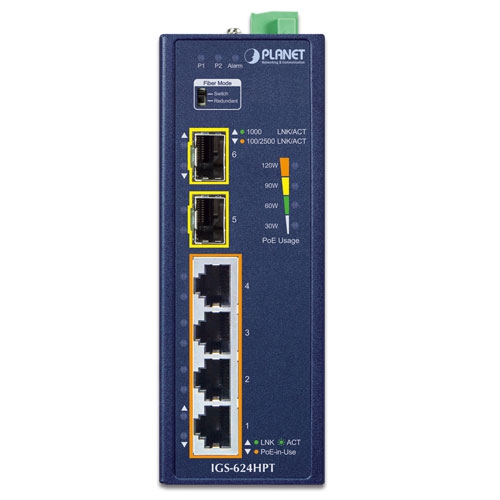

IGS-624HPT aitab kasutajatel tänu täiustatud LED-indikaatorile lihtsalt ja tõhusalt jälgida PoE-võimsuse kasutamise hetkeseisu. Tööstusliku Gigabit PoE+ kommutaatori esipaneelil on neli oranži LED-i, mis näitavad 30W, 60W, 90W ja 120W PoE-võimsuse kasutamist.
Paindlik ja lihtne paigaldus piiratud ruumiga
Kompaktse suurusega IGS-624HPT on spetsiaalselt kavandatud paigaldamiseks kitsasse keskkonda, näiteks seinakarbi. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.
Hardware Specifications
Copper Ports4 10/100/1000BASET RJ45 auto-MDI/MDI-X ports
PoE Injector PortsFour ports with 802.3at PoE+ injector function (Ports 1 to 4)
SFP Slots (Auto Detection)Two 100/1000/2500BASE-SX/LX/BX SFP interface (Ports 5 to 6)
DIP SwitchSwitch (default)/fiber redundant mode
ConnectorRemovable 6-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
Power Requirements12~54V DC, 7A (max.)
Redundant power with reverse polarity protection
AlarmProvides one relay output for power failure
Alarm relay current carry ability: 1A @ 24V DC
Power ConsumptionMax. 7.56 watts/25.77BTU
(Ethernet Full Loading)
Max. 140 watts/477.4BTU
(Ethernet + PoE Full Loading)
Dimensions(W x D x H)50 x 86.1 x 135 mm
Weight635g
EnclosureIP40 metal case
InstallationDIN-rail kit and wall-mount kit
ESD Protection6KV
LEDSystem:
Power 1 (Green)
Power 2 (Green)
Fault Alarm (Red)
Per 10/100/1000T RJ45 PoE+ Port (Port 1~Port 4)
LNK/ACT (Green)
PoE-in-Use (Amber)
Per SFP Interface: (Port 5~Port 6)
1000 LNK/ACT (Green)
100/2500 LNK/ACT (Amber)
PoE Usage:
30W, 60W, 90W, 120W (Amber)
Switch Specifications
Switch ArchitectureStore-and-Forward
Switch Fabric18Gbps
Throughput (packet per second)13.39Mpps@64bytes
Address Table4K entries
Buffer Memory1M bits on-chip buffer memory
Jumbo Frame12.2Kbytes
Flow ControlBack pressure for half duplex
IEEE 802.3x pause frame for full duplex
Power over Ethernet
PoE StandardIEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply TypeEnd-span
Power Pin Assignment1/2(+), 3/6(-)
PoE Power OutputIEEE 802.3af Standard
Per port 48V~51V DC (depending on the power supply), max. 15.4 watts
IEEE 802.3at Standard
Per port 51V~54V DC (depending on the power supply), max. 36 watts
PoE Power Budget (max.)60W@12V DC input
90W@24V DC input
120W@48V-54 DC input
Max. Number of Class 4 PDs4
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC 60068-2-32 (free fall)
IEC 60068-2-27 (shock)
IEC 60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3az Gigabit SX/LX
IEEE 802.3x Full-Duplex Flow Control
IEEE 802.3at Power over Ethernet Plus PSE
IEEE 802.3af Power over Ethernet Plus
IEEE 802.1p Class of Service
Environment
TemperatureOperating: -40~75 degrees C
Storage: -40~75 degrees C
HumidityOperating: 5~90% (non-condensing)
Storage: 5~90% (non-condensing)
