Täiuslik täielik PoE+ toitelahendus, mis sobib ideaalselt karastatud keskkonda.

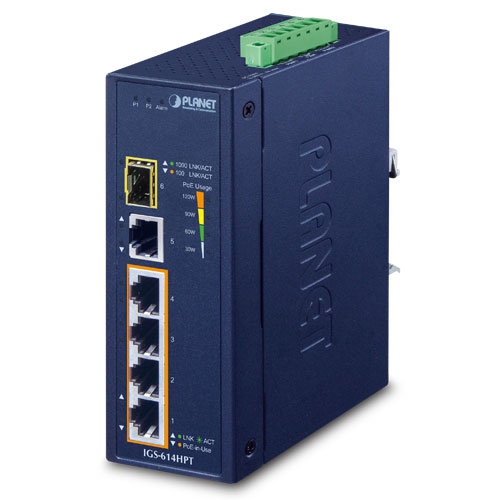

Plug and Play disainiga PLANET IGS-614HPT Tööstusklassi DIN-riba tüüpi Haldamata Gigabit Ethernet PoE+ lüliti, millel on neli IEEE 802.3at PoE+ 10/100/1000BASE-T porti ning üks täiendav 10/100/1000BASE-T RJ45 vaskport ja üks 100/1000BASE-X fiiberoptiline liides üleslüliks, võimaldab automaatselt tuvastada ja konfigureerida sisemisi ja väliseid perifeerseadmeid.
IGS-614HPT on projekteeritud redundantse toitesüsteemiga ja suudab töökindlalt, stabiilselt ja vaikselt töötada igas karastatud keskkonnas, ilma et see mõjutaks selle jõudlust. Selle koguvõimsus on kuni 120 vatti erinevate PoE-rakenduste jaoks ja töötemperatuur on vahemikus -40 kuni 75 kraadi C ning see on vastupidavas IP40 metallkorpuses.
Mugav ja usaldusväärne toitesüsteem
Et hõlbustada 802.3at PoE+ kasutamist transpordi- ja tööstustasemel rakenduste puhul tavaliselt kasutatava 12-54 V alalisvoolu sisendiga, võtab IGS-614HPT kasutusele 12-54 V alalisvoolu kuni 54 V võimsuse suurendamise tehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. IGS-614HPT pakub integreeritud toitelahendust laia pingevalikuga (12~54V DC), mis tagab ülemaailmse kasutatavuse. See pakub ka kahte redundantset, pööratava polaarsusega 12~54V DC toiteallika sisendit kõrge kättesaadavusega rakenduste jaoks.
Fiiberoptilise ühenduse võimalus paindlikuks kauguse laiendamiseks
IGS-614HPT-sse ehitatud täiendav mini-GBIC-pesa toetab SFP automaatse tuvastamise ja kahekordse kiiruse funktsiooni, kuna see sisaldab 100BASE-FX ja 1000BASE-SX/LX SFP (Small Form-factor Pluggable) fiiberoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt võrgu tõhusaks laiendamiseks vajalikule ülekandekaugusele või ülekandekiirusele. Kaugust saab laiendada 550 meetrist kuni 2 kilomeetrini (mitmemoodiline kiudoptika) ja 10/20/40/60/80/120 kilomeetrini (ühemoodiline kiudoptika või WDM-kiudoptika). Need sobivad hästi rakendusteks, mis on mõeldud üleslülitamiseks magistraalvõrku ja seirekeskusesse pikkade vahemaade puhul.
Keskkonnasõbralik disain
Tänu IP40 metallist tööstuslikule korpusele pakub IGS-614HPT kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või ilma kliimaseadmeta kõnniteeäärsetes liiklusjuhtimiskappides. Sellel on ventileeritav konstruktsioon, mille puhul ei ole jahutusventilaatorit vaja, mistõttu on selle töö müratu. Kuna IGS-614HPT suudab töötada temperatuurivahemikus -40 kuni 75 kraadi C, võib seda paigutada peaaegu kõikidesse rasketesse keskkondadesse.
Vastupidav kaitse
IGS-614HPT pakub Ethernet ESD-kaitseks ±6KV alalisvoolu kontaktväljundit ja ±8KV alalisvoolu õhuväljundit. Samuti toetab see ±6KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõigu.
Intelligentne LED-indikaator reaalajas PoE kasutamise kohta

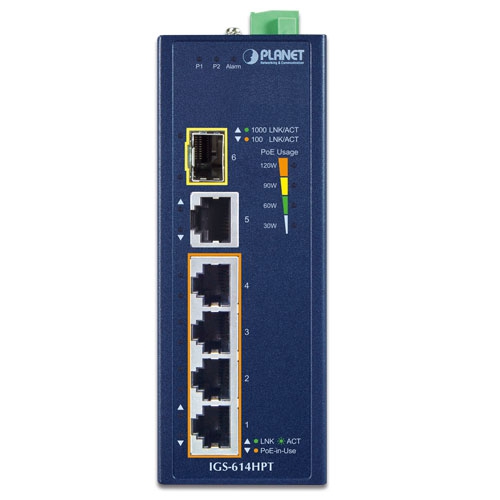

IGS-614HPT aitab kasutajatel tänu täiustatud LED-indikaatorile lihtsalt ja tõhusalt jälgida PoE-võimsuse kasutamise hetkeseisu. Tööstusliku Gigabit PoE+ kommutaatori esipaneelil on neli oranži LED-i, mis näitavad 30W, 60W, 90W ja 120W PoE-võimsuse kasutamist.
Paindlik ja lihtne paigaldus piiratud ruumiga
Kompaktse suurusega IGS-614HPT on spetsiaalselt kavandatud paigaldamiseks kitsas keskkonda, näiteks seinakarbi. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.
Hardware Specifications
Copper Ports5 10/100/1000BASET RJ45 auto-MDI/MDI-X ports
PoE Injector PortsFour ports with 802.3at PoE+ injector function (Ports 1 to 4)
SFP Slots1 1000BASE-SX/LX/BX SFP interface
Compatible with 100BASE-FX SFP

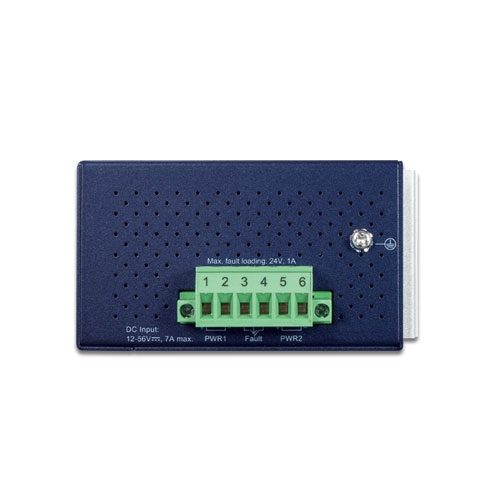

ConnectorRemovable 6-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
Power Requirements12~54V DC, 7A (max.)
Redundant power with reverse polarity protection
Power ConsumptionMax. 5.94 watts/20BTU@54V DC input (System)
Max. 139 watts/474BTU(Ethernet + PoE Full Loading)
Dimensions(W x D x H)50 x 86 x 135 mm
Weight623g
EnclosureIP40 metal case
InstallationDIN-rail kit and wall-mount kit
ESD Protection6KV
LED3 x LED for System and Power:
Green: DC Power
Green: DC Power 2
Red: Power Alarm
2 x LED for PoE Copper Port (Ports 1~Port 4):
Green: LNK/ACT (10/100/1000Mbps)
Amber: PoE-In-Use
2 x LED for 10/100/1000T Copper Port (Port 5):
Green: 1000 LNK/ACT
Amberr: 10/100 LNK/ACT
2 x LED for 100/1000X SFP Interface (Port 6):
Green: 1000 LNK/ACT
Amber: 100 LNK/ACT
4 x LED for PoE Power Usage (W) (Low to high):
Amber: 30W, 60W, 90W and 120W
Switch Specifications
Switch ArchitectureStore-and-Forward
Switch Fabric12Gbps
Throughput (packet per second)8.93Mpps@64bytes
Address Table2K entries
Buffer Memory4M bits on-chip buffer memory
Jumbo Frame9Kbytes
Flow ControlBack pressure for half duplex
IEEE 802.3x pause frame for full duplex
Power over Ethernet
PoE StandardIEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply TypeEnd-span
Power Pin Assignment1/2(+), 3/6(-)
PoE Power OutputPer port 54V DC, max. 36 watts
PoE Power Budget (max.)60W@12V DC input
90W@24V DC input
120W@48V-54V DC input
Max. Number of Class 2 PDs4
Max. Number of Class 3 PDs4
Max. Number of Class 4 PDs4
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC 60068-2-32 (free fall)
IEC 60068-2-27 (shock)
IEC 60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x Full-Duplex Flow Control
IEEE 802.3az Energy Efficient Ethernet (EEE)
IEEE 802.3at Power over Ethernet Plus PSE
IEEE 802.3af Power over Ethernet Plus
IEEE 802.1p Class of Service
Environment
TemperatureOperating: -40~75 degrees C
Storage: -40~75 degrees C
HumidityOperating: 5~90% (non-condensing)
Storage: 5~90% (non-condensing)
