Kiht 3 võimekus ja 10G ülesühendused

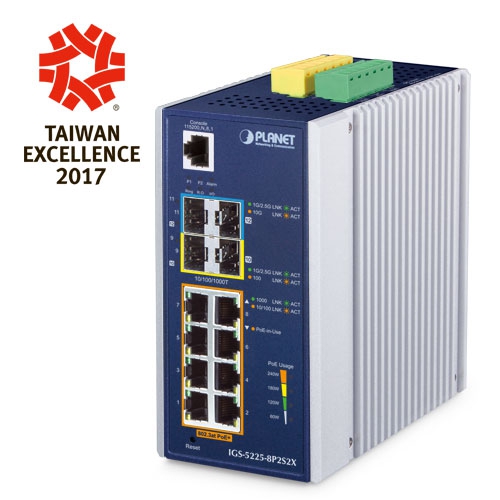

PLANET IGS-5225-8P2S2X on väikseim 10G üleslüliga Layer 3 hallatav PoE-kommutaator, mis on mõeldud eelistatavalt tööstuslike võrkude jaoks. Tuginedes oma 10Gbps suurele toruühendusele põhivõrkudega, vastab IGS-5225-8P2S2X, mis on varustatud 8 Gigabit-pordiga, millel on 36-wattine 802.3at PoE+ ja kaks 10Gbps SFP+ uplink-pesa, suure energiatarbimise ja suure ribalaiusega 11ac Gigabit Wi-Fi AP-de ja muude PoE-rakenduste, näiteks suure liikluskoormusega rakenduste nõudmistele.
Tänu vastupidavale IP30 metallkorpusele ja laiale temperatuurivahemikule -40 kuni 75 kraadi C suudab IGS-5225-8P2S2X stabiilselt töötada rasketes tööstuslikes nõudlikes keskkondades. Seega pakub IGS-5225-8P2S2X kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või kõnniteede liiklusjuhtimiskappides. IGS-5225-8P2S2X võimaldab ka kas DIN-riba või seinale paigaldamist, et kasutada tõhusalt kapi ruumi.
Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoks
IGS-5225-8P2S2X toetab redundantset ringtehnoloogiat ja omab tugevat, kiiret eneseparanemisvõimet, et vältida katkestusi ja väliseid sissetungeid. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Spanning Tree protokolli (802.1s MSTP) ja redundantset toiteallika süsteemi kliendi tööstusautomaatikavõrku, et suurendada süsteemi töökindlust ja kasutusaega karmides tehasekeskkondades. Rõngavõrgu puhul võib andmeside taastumisaeg olla kuni 10 ms.
Paindlik ja laiendatav 10Gb Ethernet lahendus
10G Ethernet on suur hüpe Etherneti arengus. IGS-5225-8P2S2X iga 10G SFP+ pesa toetab kolmekordset kiirust ja 10GBASE-SR/LR, 2500BASE-Xvõi 1000BASE-SX/LX, pakkudes laia ribalaiust ja võimsat töötlemisvõimsust. Tänu 2-portilise 10G Ethernet-ühenduse võimekusele saab administraator nüüd paindlikult valida sobiva SFP/SFP+ transiiveri vastavalt ülekandekaugusele või ülekandekiirusele, mida on vaja võrgu tõhusaks laiendamiseks.
Intelligentne LED-indikaator reaalajas PoE kasutamise kohta
IGS-5225-8P2S2X aitab kasutajatel tänu täiustatud LED-indikaatorile hõlpsasti ja tõhusalt jälgida PoE-võimsuse kasutamise hetkeseisu. Industrial Gigabit PoE+ Switchi esipaneelil on neli oranži LED-i, mis näitavad 60W, 120W, 180W ja 240W PoE-võimsuse kasutamist.
Toiteallikaga seadme intelligentne elujõukontroll
IGS-5225-8P2S2X PoE-lülitit saab konfigureerida nii, et see jälgib ühendatud PD-de olekut reaalajas pingi toimingu abil. Kui PD lakkab töötamast ja reageerimast, taaskasutab IGS-5225-8P2S2X PoE-pordi energiat ja toob PD uuesti tööle. Samuti suurendab see oluliselt usaldusväärsust, kuna PoE-port taastab PD-i toite, vähendades seega administraatori halduskoormust.
Planeeritud toite taaskasutamine
IGS-5225-8P2S2X võimaldab igal ühendatud PoE-IP-kaameral või PoE-juhtmevaba juurdepääsupunktil igal nädalal teatud ajal taaskäivituda. Seetõttu vähendab see puhvri ülevoolust tuleneva IP-kaamera või juhtmeta juurdepääsupunkti avarii võimalust.
PoE ajakava energia säästmiseks
Energiasäästu ülemaailmse suundumuse ja Maa keskkonnakaitsele kaasaaitamise raames saab IGS-5225-8P2S2X lisaks võimele anda suure vattide võimsust tõhusalt kontrollida toiteallikat. Sisseehitatud „PoE-ajagraafiku“ funktsioon aitab teil lubada või keelata PoE-toitlustamise iga PoE-pordi jaoks kindlaksmääratud ajavahemike jooksul ning see on võimas funktsioon, mis aitab VKEdel või ettevõtetel säästa energiat ja raha.
PoE kasutuse jälgimine
IGS-5225-8P2S2X võimaldab administraatoril veebihaldusliideses oleva energiakasutuse graafiku kaudu jälgida ühendatud PD-de energiakasutuse staatust reaalajas. Seega suurendab see oluliselt rajatiste haldamise tõhusust.
Mugavad ja nutikad ONVIF-seadmed koos tuvastamisfunktsiooniga
PLANET on hiljuti välja töötanud suurepärase funktsiooni -- ONVIF Support --, mis on spetsiaalselt mõeldud koostööks video-IP-seireseadmetega. IGS-5225-8P2S2X GUI-st on vaja vaid ühte klõpsu, et otsida ja näidata kõiki ONVIF-seadmeid võrgurakenduse kaudu. Lisaks saate lülitisse üles laadida põrandapilte ja jälgida tootmisliinil toimuvat eemalt. Lisaks saate reaalajas teavet järelevalve kohta ja online/offline olekut ning saate GUI-st kontrollida PoE taaskäivitamist.
1588 ajaprotokoll tööstuslike arvutivõrkude jaoks
IGS-5225-seeria on ideaalne telekommunikatsiooni- ja Carrier Etherneti rakenduste jaoks, toetades MEF-teenuse osutamist ja IEEE 1588 ja sünkroonse Etherneti paketipõhiseid ajastuslahendusi.
3. kihi võrgu marsruutimise tugi
IGS-5225-8P2S2X võimaldab administraatoritel suurendada võrgu tõhusust, konfigureerides 3. kihi IPv4/IPv6 VLANi staatilise marsruutimise käsitsi või automaatselt marsruutimisprotokolli (RIP) või Open Shortest Path First (OSPF) seadete kaudu.
- RIP kasutab marsruutimismeetriana hüpete arvu ja hoiab ära marsruutimisahelaid, seades piirangu hüpete arvule, mis on lubatud teekonnal allikast sihtkohta.
- OSPF on autonoomsete süsteemide sisemine dünaamiline marsruutimisprotokoll, mis põhineb linkide olekul. Protokoll loob linkide olekute andmebaasi, vahetades linkide olekuid 3. kihi kommutaatorite vahel, ja kasutab seejärel selle andmebaasi põhjal marsruutimistabeli loomiseks Shortest Path First (lühim tee esimesena) algoritmi.
Küberturvalisuse võrgulahendus turvariskide minimeerimiseks
IGS-5225-8P2S2X on varustatud täiustatud küberturvalisusega, et tõrjuda küberohtusid ja küberrünnakuid. See toetab SSHv2 ja TLSv1.2 protokolle, et pakkuda tugevat kaitset täiustatud ohtude vastu. Kuna IGS-5225-8P2S2X on võtmepunktiks, mis edastab andmeid kliendi kriitilistele seadmetele ärivõrgus, kaitseb IGS-5225-8P2S2X-i küberturvalisuse funktsioon lüliti juhtimist ja suurendab kriitilise tähtsusega võrgu turvalisust ilma täiendavate kasutuselevõtukulude ja -kuludeta.
Tõhus häirehoiatus parema kaitse tagamiseks
IGS-5225-seeria toetab veahäirefunktsiooni, mis võib hoiatada kasutajaid, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega probleemi asukoha leidmisele. See aitab säästa aega ja inimressurssi.
SMTP/SNMP Trap Event Alert
IGS-5225-seeria pakub sündmuste hoiatusfunktsiooni, mis aitab diagnoosida ebanormaalset seadet tänu sellele, kas võrguühenduse katkestamine või taaskäivitamise vastus.
Digitaalne sisend ja digitaalne väljund välise häire jaoks
IGS-5225 seeria toetab digitaalset sisendit ja digitaalset väljundit oma esipaneelil. See väline häire võimaldab kasutajatel kasutada digitaalset sisendit välise seadme oleku tuvastamiseks ja logimiseks (nt ukse sissetungiandur) ning sündmuse häire saatmiseks administraatoritele. Digitaalväljundit saab kasutada administraatorite teavitamiseks, kui IGS-5225 seeria port näitab link down, link up või voolukatkestust.
Tugevad Layer 2 kuni Layer 4 funktsioonid
IGS-5225-seeria saab programmeerida täiustatud kommutaatorihaldusfunktsioonide jaoks, näiteks dünaamiline portide ühendamine, Q-in-Q VLAN, privaatne VLAN, Rapid Spanning Tree Protocol, Layer 2 kuni Layer 4 QoS, ribalaiuse kontroll ja IGMP snooping. IGS-5225-seeria pakub 802.1Q märgistatud VLANi ja lubatud VLAN-gruppide arv on maksimaalselt kuni 4000. IGS-5225-8P2S2X võimaldab toetavate portide agregeerimise kaudu mitut porti ühendava kiire trunki toimimist. See võimaldab maksimaalselt kuni 6 trunkgruppi, kus iga trunkgrupi kohta on 4 porti, ning toetab ka ümberlülitamist.
Kasutajasõbralik turvaline haldus
Tõhusaks haldamiseks on IGS-5225-seeria varustatud konsooli-, veebi- ja SNMP-haldusliidestega.
- Sisseehitatud veebipõhise haldusliidese abil pakub see hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust.
- Tekstipõhiseks haldamiseks on sellele võimalik pääseda ligi Telneti ja konsoolipordi kaudu.
- Standardipõhise monitooringu ja haldustarkvara jaoks pakub see SNMPv3-ühendust, mis krüpteerib pakettide sisu igal seansil turvaliseks kaugjuhtimiseks.
Kaugjuhtimise lahendus
PLANETi universaalne võrguhaldussüsteem (UNI-NMS ) ja rakendus CloudViewer toetavad IT-töötajaid, hallates eemalt kõiki võrguseadmeid ja jälgides PDde tööseisundit. Seega on need mõeldud nii ettevõtetele kui ka tööstusharudele, kus PD-de kasutuselevõtt võib olla võimalikult kaugel, ilma et oleks vaja minna tegelikku asukohta, kui leitakse viga või vigane seisund. UNI-NMSi või CloudViewerPro rakendusega saab nüüd kõikvõimalikke ettevõtteid kiiresti ja tõhusalt hallata ühelt platvormilt.
Võimas turvalisus
IGS-5225-seeria pakub ulatuslikku 2. kuni 4. kihi juurdepääsukontrolli nimekirja (ACL), et tagada serva turvalisus. Seda saab kasutada võrgule juurdepääsu piiramiseks, keelates pakette lähtekoha ja sihtkoha IP-aadressi, TCP/UDP-portide või määratletud tüüpiliste võrgurakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1x port-põhist ja MAC-põhist kasutaja ja seadme autentimist. Privaatse VLAN-funktsiooni abil saab kasutajate privaatsuse tagamiseks takistada servaportide vahelist suhtlust. Nüüd saavad võrguadministraatorid ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.
Paindlikkus ja laienduslahendus
IGS-5225-8P2S2X-i sisseehitatud kaks täiendavat mini-GBIC-pesa toetavad kolmekordse kiirusega 100/1000/2500BASE-X SFP (small form-factor pluggable) kiudoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP transceiveri vastavalt mitte ainult ülekandekaugusele, vaid ka vajalikule ülekandekiirusele. Kaugust saab pikendada 300 meetrist kuni 2 kilomeetrini (mitmemoodiline kiud) ja 10/20/40/60/80/120 kilomeetrini (ühemoodiline kiud või WDM-kiud). Need sobivad hästi rakendusteks, mis on mõeldud üleslülitamiseks magistraalvõrku ja seirekeskusesse pikkade vahemaade puhul.
Intelligentne SFP diagnoosimismehhanism
IGS-5225-seeria toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transiiveri toitepingeid.
Modbus TCP pakub paindlikku võrguühendust tehase automatiseerimiseks.
Toetatud Modbus TCP/IP-protokolliga saab IGS-5225-seeria hõlpsasti integreerida SCADA-süsteemide, HMI-süsteemide ja muude andmete kogumise süsteemidega tehases. See võimaldab administraatoritel jälgida eemalt tööstusliku Ethernet-kommutaatori tööinfot, portide teavet ja side olekut, saavutades seega hõlpsasti kogu tehase täiustatud järelevalve ja hoolduse.
Hardware Specifications
Hardware Version 4
Copper Ports 8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP/mini-GBIC Slots 2 1000BASE-SX/LX/BX SFP interfaces (Port-9 and Port-10)
Compatible with 100BASE-FX and 2500BASE-X SFP
SFP+ Slots 2 10GbBASE-SR/LR SFP+ interfaces (Port-11 and Port-12)
Compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceiver
PoE Injector Port 8 ports with 802.3at/af PoE injector function with Port-1 to Port-8
Console 1 x RJ45-to-RS232 serial port (115200, 8, N, 1)
Reset Button < 5 sec: System reboot
> 5 sec: Factory default

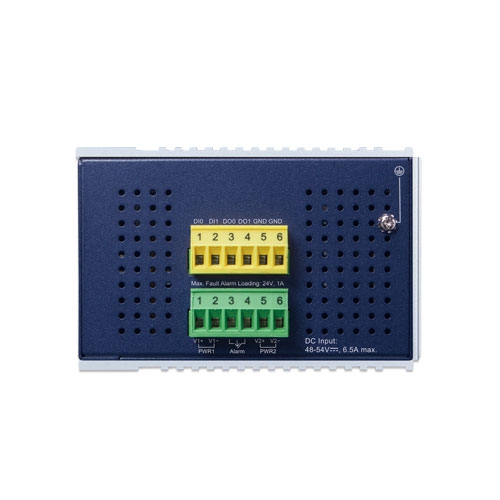

Connector Removable 6-pin terminal block for power input
Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2
Removable 6-pin terminal block for DI/DO interface
Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND
Alarm One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC
DI & DO 2 Digital Input (DI):
Level 0: -24V~2.1V (±0.1V)
Level 1: 2.1V~24V (±0.1V)
Input load to 24V DC, 10mA max.
2 Digital Output (DO):
Open collector to 24V DC, 100mA max.
Installation DIN rail kit and wall-mount kit
Enclosure IP30 aluminum case
Dimensions (W x D x H) 86 x 107.3 x 152 mm
Weight 1353 g
Power Consumption Max. 11.52 watts/39.31 BTU (Power on without any connection)
Max. 267 watts/911.04 BTU (Full loading with PoE function)
Power Requirements Dual 48~54V DC (>51V DC for PoE+ output recommended)
ESD Protection 6KV DC
LED Indicator System:
Power 1 (Green)
Power 2 (Green)
Fault Alarm (Red)
Ring (Green)
R.O. (Green)
DIDO (Red)
Per 10/100/1000T RJ45 Port:
LNK/ACT (Green)
PoE In-Use (Amber)
Per 100/1000/2500BASE-X SFP Interface:
1G/2.5G LNK/ACT (Green)
100 LNK/ACT (Amber)
Per SFP+ Interface:
1G/2.5G LNK/ACT (Green)
10G LNK/ACT (Amber)
Switching Specifications
Switch Architecture Store-and-Forward
Switch Fabric 66Gbps/non-blocking
Throughput (packet per second) 49.107Mpps@ 64Bytes packet
Address Table 32K entries, automatic source address learning and aging
Shared Data Buffer 16Mbits
Flow Control IEEE 802.3x pause frame for full duplex
Back pressure for half duplex
Jumbo Frame 10Kbytes
Power Over Ethernet
PoE Standard IEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply Type End-span
PoE Power Output IEEE 802.3af Standard
Per port 48V~51V DC (depending on the power supply), max. 15.4 watts
IEEE 802.3at Standard
Per port 51V~54V DC (depending on the power supply), max. 36 watts
Power Pin Assignment 1/2(+), 3/6(-)
PoE Power Budget Dual power input: 240W maximum (depending on power input)
Max. number of Class 2 PDs 8 units
Max. number of Class 3 PDs 8 units
Max. number of Class 4 PDs 8 units
PoE Management Functions
PoE System Management PoE Port status monitoring
Total PoE power budget control
Over temperature protection
PoE usage threshold and temperature threshold
PoE Device Live Detection Per port remote PD IP address
4 actions
None
PD reboot
PR reboot and alarm
Alarm
PoE Power Recycling Daily or predefined schedule
PoE Schedule 4 schedule profiles
PoE Extend Mode Max. 200 meters
Layer 3 Function
IP Interfaces Max. 128 VLAN interfaces
Routing Table Max. 128 routing entries
Max. 4K H/W routing table entries
Routing Protocols IPv4 RIPv1/v2
IPv4 OSPFv2
IPv4 hardware static routing
IPv6 OSPFv3
IPv6 hardware static routing
Layer 2 Function
Port Configuration Port disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable
Port link capability control
Port Status Display each port’s speed duplex mode, link status, flow control status,
auto negotiation status, trunk status
Port Mirroring TX/RX/Both
Many-to-1 monitor
RMirror – Remote Switched Port Analyzer (Cisco RSPAN)
Supports up to 5 sessions
VLAN IEEE 802.1Q tag-based VLAN
IEEE 802.1ad Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
MVR (Multicast VLAN Registration)
GVRP (GARP VLAN Registration Protocol)
Up to 4K VLAN groups, out of 4094 VLAN IDs
Spanning Tree Protocol IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
BPDU Guard
Link Aggregation IEEE 802.3ad LACP/static trunk
Supports 6 trunk groups with 4 ports per trunk group
IGMP Snooping IPv4 IGMP (v1/v2/v3) snooping
IPv4 IGMP querier mode support
IPv4 IGMP Snooping port filtering
Up to 255 multicast groups
MLD Snooping IPv6 MLD (v1/v2) snooping
IPv6 MLD querier mode support
Up to 255 multicast groups
Ring Supports ERPS, and complies with ITU-T G.8032
Recovery time < 10ms @ 3 nodes
Recovery time <50ms @ 16 nodes
Supports major ring and sub-ring
Synchronization IEEE 1588v2 PTP (Precision Time Protocol)
Peer-to-peer transparent clock
End-to-end transparent clock
QoS Traffic classification based, strict priority and WRR
8-level priority for switching
Port number
802.1p priority
802.1Q VLAN tag
DSCP/TOS field in IP packet
Bandwidth Control Per port bandwidth control
Ingress: 500Kb~1000Mbps
Egress: 500Kb~1000Mbps
Security Functions
Access Control List IP-based ACL/MAC-based ACL
ACL based on:
MAC Address
IP Address
Ethertype
Protocol Type
VLAN ID
DSCP
802.1p Priority
Up to 512 entries
Security Port security
IP source guard, up to 512 entries
Dynamic ARP inspection, up to 1K entries
Command line authority control based on user level
Static MAC address, up to 64 entries
AAA RADIUS client
TACACS+ client
Network Access Control IEEE 802.1x port-based network access control
MAC-based authentication
Local/RADIUS authentication
Management
Basic Management Interfaces Console; Telnet; Web browser; SNMP v1, v2c
Secure Management Interfaces SSHv1/SSHv2, TLSv1.2, SNMP v3
System Management Firmware upgrade by HTTP protocol through Ethernet network
Configuration upload/download through HTTP
Remote syslog
System log
LLDP protocol
NTP
PLANET Smart Discovery Utility
PLANET CloudViewer app
Event Management Remote syslog
System log
SMTP
ONVIF ONVIF device discovery
ONVIF device monitoring
Floor map
SNMP MIBs RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Groups 1, 2, 3 and 9)
RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
Standards Conformance
Regulatory Compliance FCC Part 15 Class A, CE
Stability Testing IEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration)
Standards Compliance IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1ad Q-in-Q VLAN stacking
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management(CFM)
IEEE 802.3az Energy Efficient Ethernet(EEE)
IEEE 1588 PTPv2
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1058 RIP v1
RFC 2453 RIP v2
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
RFC 3810 MLD version 2
RFC 2328 OSPF v2
RFC 2740 OSPF v3
ITU G.8032 ERPS Ring
ITU-T G.8032 ERPS Ring
ITU-T Y.1731 Performance Monitoring
Environment
Operating Temperature: -40 ~ 75 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
Storage Temperature: -40 ~ 85 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
Ordering Information
IGS-5225-8P2S2X
Industrial L3 8-Port 10/100/1000T 802.3at PoE + 2-Port 1G/2.5G SFP + 2-Port 10G SFP+ Managed Ethernet Switch
