Karmidele ja piiratud ruumiga keskkondadele
PLANET IGS-5225-4T2S, väikseim täielikult hallatav Gigabit kiudoptiline kommutaator karmidesse keskkondadesse, sisaldab 4 10/100/1000Mbps vaskporti, 2 100/1000X SFP-porti ja redundantset toitesüsteemi IP30-kindlas, kuid kompaktse suurusega korpuses. IGS-5225-4T2S saab paigaldada mis tahes raskesse keskkonda, kuna see töötab stabiilselt temperatuurivahemikus -40 kuni 75 kraadi C. Sellise õhukese korpuse tõttu ei vaja see paigaldamiseks suurt ruumi. Lülitil on kasutajasõbralikud, kuid täiustatud IPv6/IPv4 haldusliidesed, rikkalikud L2/L4 kommutatsioonifunktsioonid ja 3. kihi staatilise marsruutimise võime. See võimaldab kas DIN-riba või seinale paigaldamist, et kasutada tõhusalt kapi ruumi. Tänu kahele kahe kiirusega SFP-kiudoptilisele pesale saab seda paindlikult kasutada ühenduskauguse pikendamiseks.
Küberturvalisuse võrgulahendus turvariskide minimeerimiseks
Uue põlvkonna IGS-5225-4T2S-l on küberturvalisuse funktsioon, mis kaitseb kommutaatori juhtimist ja parandab kriitilise tähtsusega võrgu turvalisust ilma täiendavate kasutuselevõtukulude ja -kuludeta. Uus IGS-5225-4T2S laiendab mälu ja uuendab SSH-, TLS- ja SSL-protokollide tuuma, et pakkuda tugevat kaitset täiustatud ohtude vastu. See sisaldab mitmeid küberturvalisuse funktsioone, nagu DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x port- ja MAC-põhine võrgu juurdepääsu kontroll, RADIUS ja TACACS+ kasutajakontode haldamine, SNMPv3 autentimine jne, mis täiendavad seda kui kõikehõlmavat turvalahendust. Nüüd saab võrguadministraator ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.
Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoks
IGS-5225-4T2S toetab redundantset ringtehnoloogiat ja omab tugevat ja kiiret isetõrje võimekust, et vältida katkestusi ja väliseid sissetungeid. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Spanning Tree protokolli (802.1s MSTP) ja redundantset toiteallika süsteemi kliendi tööstusautomaatikavõrku, et suurendada süsteemi töökindlust ja kasutusaega karmides tehasekeskkondades. Teatavas lihtsas Ring-võrgus võib andmeside taastumisaeg olla kuni 10 ms.
SMTP/SNMP Trap sündmuste häire ja veahäire
IGS-5225-4T2S pakub sündmuste häirefunktsiooni, mis aitab diagnoosida ebanormaalset seadet tänu sellele, kas võrguühendus on katkenud või mitte, või taaskäivitusreaktsiooni. See toetab veahäirefunktsiooni, mis võib hoiatada kasutajaid, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega probleemi asukoha leidmiseks. See aitab säästa aega ja inimressurssi.
3. kihi IPv4 ja IPv6 tarkvaraline VLAN-ruutimine turvaliseks ja paindlikuks haldamiseks.
Selleks, et aidata klientidel oma äritegevusega kursis olla, ei paku IGS-5225-seeria mitte ainult ülikõrget ülekandevõimet ja suurepäraseid Layer 2 tehnoloogiaid, vaid ka IPv4/IPv6 tarkvaralise VLAN-i marsruutimise funktsiooni, mis võimaldab ristida erinevaid VLAN-e ja erinevaid IP-aadresse, et saavutada väga turvaline, paindlik juhtimine ja lihtsam võrgurakendus.
Tugevad kihi 2 funktsioonid
IGS-5225-seeriat saab programmeerida täiustatud kommutaatorihaldusfunktsioonide jaoks, nagu dünaamiline portide ühendamine, Q-in-Q VLAN, privaatne VLAN, Rapid Spanning Tree Protocol, Layer 2 kuni Layer 4 QoS, ribalaiuse kontroll ja IGMP snooping. IGS-5225-seeria pakub 802.1Q märgistatud VLANi ja lubatud VLAN-gruppide arv on maksimaalselt kuni 255. IGS-5225-4T2S võimaldab toetavate portide agregeerimise kaudu mitut porti ühendava kiire trunki toimimist. See võimaldab maksimaalselt kuni 10 trunkgruppi, kus iga trunkgrupi kohta on 8 porti, ning toetab ka ümberlülitamist.
Tõhus juhtimine
Tõhusaks haldamiseks on IGS-5225 Managed Ethernet Switchi seeria varustatud konsooli-, veebi- ja SNMP-haldusliidestega. Sisseehitatud veebipõhise haldusliidese abil pakub IGS-5225-seeria hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust. Tekstipõhiseks haldamiseks on IGS-5225-seeria seadmetele võimalik ligi pääseda Telneti ja konsoolipordi kaudu. Lisaks pakub see ka turvalist kaugjuhtimist mis tahes standardipõhise juhtimistarkvara kaudu, toetades SNMPv3-ühendust, mis krüpteerib pakettide sisu igal seansil.
Võimas turvalisus
IGS-5225-seeria pakub ulatuslikku 2. kuni 4. kihi juurdepääsukontrolli nimekirja (ACL), et tagada serva turvalisus. Seda saab kasutada võrgule juurdepääsu piiramiseks, keelates pakettide juurdepääsu lähtekoha ja sihtkoha IP-aadressi, TCP/UDP-portide või määratletud tüüpiliste võrgurakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1X-pordipõhist ja MAC-põhist kasutaja ja seadme autentimist. Privaatse VLAN-funktsiooni abil saab kasutaja privaatsuse tagamiseks takistada servaportide vahelist suhtlust.
Paindlikkus ja laienduslahendus
IGS-5225-4T2S-i sisseehitatud kaks täiendavat mini-GBIC-pesa toetavad kahe kiirusega, 100BASE-FX ja 1000BASE-SX/LX SFP (Small Form-factor Pluggable) kiudoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt mitte ainult ülekandekaugusele, vaid ka vajalikule ülekandekiirusele. Kaugust saab pikendada 550 meetrist (mitmemoodiline kiudoptika) kuni 10/50/70/120 kilomeetrini (ühemoodiline kiudoptika või WDM-kiudoptika). Need sobivad hästi ettevõtete andmekeskuste ja jaotuste rakendusteks.
Intelligentne SFP-diagnostikamehhanism
IGS-5225-seeria toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transiiveri toitepingeid.
1588 ajaprotokoll tööstuslike arvutivõrkude jaoks
IGS-5225-seeria on ideaalne telekommunikatsiooni- ja Carrier Etherneti rakenduste jaoks, toetades MEF-teenuse osutamist ja IEEE 1588 ja sünkroonse Etherneti paketipõhiseid ajastuslahendusi.
Modbus TCP pakub paindlikku võrguühendust tehaseautomaatika jaoks.
Tänu toetatud Modbus TCP/IP-protokollile saab IGS-5225 seeria seadmeid hõlpsasti integreerida SCADA-süsteemide, HMI-süsteemide ja muude andmekogumissüsteemidega tehastes. See võimaldab administraatoritel jälgida eemalt tööstusliku Ethernet-kommutaatori tööinfot, porditeavet ja side olekut, saavutades seega hõlpsasti kogu tehase täiustatud järelevalve ja hoolduse.
Mudel, mis peab vastu karmile kasutamisele
IGS-5225-4T2S on valmistatud nii, et see peab vastu mis tahes karmile käitamisele sellistes keskkondades nagu liiklusjuhtimiskapid, tehasesisesed põrandad ning sise- ja välitingimustes, kus temperatuurid on väga kõrged või madalad. Tänu blokeerimisvabale disainile ja kompaktsele suurusele on IGS-5225-4T2S-i paigaldamine lihtne ja abiks kiire Gigabiti suure ribalaiusega kommuteeritava võrgu loomisel.
Physical Port

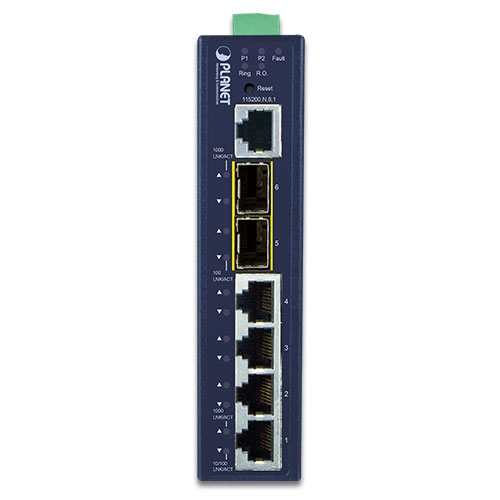

- 4 10/100/1000BASE-T Gigabit Ethernet RJ45 ports
- 2 100/1000BASE-X mini-GBIC/SFP slots for SFP type auto detection
-
One RJ45 console interface for basic management and setup
Industrial Case and Installation
-
IP30 metal case
-
DIN-rail and wall-mount designs
-

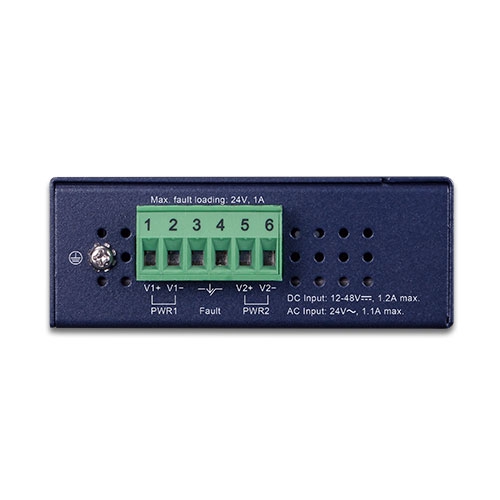

12~48V DC, redundant power with polarity reverse protect function
-
24V AC power input acceptable
-
Supports 5000V DC Ethernet ESD protection
-
-40 to 75 degrees C operating temperature
Layer 2 Features
-
Prevents packet loss with back pressure (half duplex) and IEEE 802.3x pause frame flow control (full duplex)
-
High performance of Store-and-Forward architecture, and runt/CRC filtering eliminates erroneous packets to optimize the network bandwidth
-
Storm Control support
- Broadcast/Multicast/Unicast
-
Supports VLAN
- IEEE 802.1Q tagged VLAN
- Up to 255 VLANs groups, out of 4094 VLAN IDs
- Provider Bridging (VLAN Q-in-Q) support (IEEE 802.1ad)
- Private VLAN Edge (PVE)
- GVRP (GARP VLAN Registration Protocol)
-
Supports Spanning Tree Protocol
- IEEE 802.1D Spanning Tree Protocol (STP)
- IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
- IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), spanning tree by VLAN
-
Supports Link Aggregation
- 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco ether-channel (static trunk)
- Maximum 4 trunk groups with 4 ports per trunk group
- Up to 8Gbps bandwidth (duplex mode)
-
Provides port mirror (1-to-1)
-
Port mirroring to monitor the incoming or outgoing traffic on a particular port
-
Loop protection to avoid broadcast loops
-
Supports ERPS (Ethernet Ring Protection Switching)
Layer 3 IP Routing Features
-
Supports maximum 32 static routes and route summarization
Quality of Service
-
Ingress Shaper and Egress Rate Limit per port bandwidth control
-
8 priority queues on all switch ports
-
Traffic classification
- IEEE 802.1p CoS
- IP TOS/DSCP/IP precedence
- Typical network application
-
Strict priority and Weighted Round Robin (WRR) CoS policies
-
Supports QoS and In/Out bandwidth control on each port
-
Traffic-policing on the switch port
-
DSCP remarking
Multicast
-
Supports IPv4 IGMP snooping v1, v2 and v3
-
Supports IPv6 MLD snooping v1 and v2
-
Querier mode support
-
IPv4 IGMP snooping port filtering
-
IPv6 MLD snooping port filtering
-
MVR (Multicast VLAN Registration)
Security
-
IEEE 802.1X Port-based/MAC-based network access authentication
-
Built-in RADIUS client to cooperate with the RADIUS servers
-
TACACS+ login users access authentication
-
RADIUS/TACACS+ users access authentication
-
IP-based Access Control List (ACL)
-
MAC-based Access Control List
-
Source MAC/IP address binding
-
DHCP snooping to filter distrusted DHCP messages
-
Dynamic ARP Inspection discards ARP packets with invalid MAC address to IP address binding
-
IP Source Guard prevents IP spoofing attacks
-
IP address access management to prevent unauthorized intruder
Management
-
Switch Management Interfaces
- Console/Telnet Command Line Interface
- SNMP v1 and v2c switch management
- SSH/SSL and SNMP v3 secure access
-
Four RMON groups (history, statistics, alarms, and events)
- IPv6 IP address/NTP/DNS management
-
Built-in Trivial File Transfer Protocol (TFTP) client
-
BOOTP and DHCP for IP address assignment
-
Firmware upload/download via HTTP/TFTP
-
DHCP Relay
-
DHCP Option 82
-
User Privilege levels control
-
Network Time Protocol (NTP)
-
Link Layer Discovery Protocol (LLDP)
-
SFP-DDM (Digital Diagnostic Monitor)
-
Cable diagnostic technology provides the mechanism to detect and report potential cabling issues
-
Reset button for system reboot or reset to factory default
-
PLANET Smart Discovery Utility for deployment management
|
Hardware Specifications |
|---|
|
Copper Ports |
4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
|
SFP/mini-GBIC Slots |
2 1000BASE-SX/LX/BX SFP interfaces (Port-5 to Port-6)
Compatible with 100BASE-FX SFP |
|
Console |
1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
|
Switch Architecture |
Store-and-Forward |
|
Switch Fabric |
12Gbps/non-blocking |
|
Throughput (packet per second) |
8.9Mpps@ 64 bytes packet |
|
Address Table |
8K entries, automatic source address learning and aging |
|
Shared Data Buffer |
4Mbits |
|
Flow Control |
IEEE 802.3x pause frame for full duplex
Back pressure for half duplex |
|
Jumbo Frame |
9Kbytes |
|
Reset Button |
< 5 sec: System reboot
> 5 sec: Factory default |
|
ESD Protection |
Air 8KV, Contact 6KV |
|
Enclosure |
IP30 metal case |
|
Installation | |
