Kompaktne suurus tagab suurema praktilisuse ja mugavuse

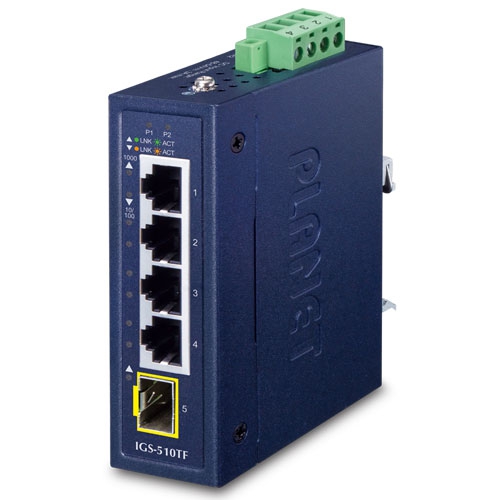

PLANET IGS-510TF on tööstusklassi Gigabit Ethernet Switch, millel on neli 10/100/1000BASE-T vaskporti ja üks100/1000BASE-X SFP kiudoptiline port ning mis on pakitud IP30-klassile vastavasse vastupidavasse, kuid kompaktse suurusega korpusesse. Kuna IGS-510TF suudab töötada temperatuuril vahemikus -40 kuni 75 kraadi C ja laiaulatusliku redundantse toitesüsteemiga (9 ~ 48 VDC või 24 V AC), pakub IGS-510TF usaldusväärset, stabiilset ja pidevat pikamaa andmeedastust ning seda saab paigaldada mis tahes karmi keskkonda, arvestamata ruumi.
Kiudoptilise ühenduse võime laiendab võrgu kasutuselevõtu ulatust
Maksimaalne kaugus kahe IP-seadme vahel Ethernet UTP-kaabli kaudu on 100 meetrit. IP-seadmete kasutuselevõtu ulatuse paindlikuks laiendamiseks võib IGS-510TF-i SFP-pesa, mis toetab 100BASE-FX/1000BASE-X, SFP-mooduleid ja muud, ulatuda kuni 120 km kaugusele.
Seega on FTTH (Fiber to the Home), FTTC (Fiber to the Curb) Interneti-teenuste pakkujate või FTTB (Fiber to the Building) ettevõtete jaoks mõeldud võrgulahenduse loomine kasutajatele nii lihtne, kui kasutatakse kaugkasutust. IGS-510TF suudab käsitleda väga suuri andmemahte turvalises topoloogias, mis ühendab metro-kommutaatori, magistraalvõrgu või suure võimsusega serveriga.
Väike, kuid vastupidav
IGS-510TF on spetsiaalselt projekteeritud vastupidavate komponentide ja tugeva korpusega, et töötada usaldusväärselt elektriliselt karmides ja klimaatiliselt nõudlikes keskkondades, nagu tehase põrandad või kõnniteeäärsed liiklusjuhtimiskapid. Laia töötemperatuurivahemikuga (-40 kuni 75 kraadi C) on IGS-510TF ideaalne teenusepakkujatele, ülikoolilinnakutele ja avalikele aladele, et paigaldada välitingimustes traadita juurdepääsupunkte, väli-IP-kaameraid või IP-telefone mis tahes kohtades hõlpsasti ja tõhusalt.
Kahe toiteallika sisend kõrge kättesaadavusega võrgusüsteemi jaoks
IGS-510TF omab tugevat kahesugust toitesisendiga süsteemi, mis on integreeritud kliendi automaatikavõrku laiaulatusliku pingega (9V ~ 48V DC või 24V AC), et suurendada süsteemi töökindlust ja tööaega. Allpool esitatud näites aktiveeritakse automaatselt riistvara ümberlülitusfunktsioon, kui toiteallikas 1 ei tööta, et IGS-510TF-i toiteallikas 2 alternatiivselt ja ilma töökatkestuseta edasi toidetaks.
Madal energiatarbimine rohelise võrgustiku jaoks
IGS-510TF, mis võtab kasutusele täiustatud rohelise võrgutehnoloogia, tagab kaabli pikkuse energiasäästu ning link-up ja link-down energiasäästu. Tänu nendele omadustele tarbib IGS-510TF täiskoormuse töörežiimil väga vähe energiat, mis aitab tõhusalt energiat säästa, kuid säilitab tõhusalt suure jõudluse.
Tänu automaatsele energiasäästule ja IEEE 802.3az energiatõhusale Ethernet-protokollile (EEE ) suudab IGS-510TF automaatselt tuvastada kaabliühenduse olekut ja võrguliiklust ning seega kohandada energiatarbimist vastavalt sellele. See võimaldab kommutaatoril tarbida vähem energiat, kui see on vähem aktiivne.
Tugev kaitse
IGS-510TF pakub Ethernet ESD-kaitseks ±6KV alalisvoolu kontaktvoolu ja ±8KV alalisvoolu õhuvoolu. Samuti toetab see ±6KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõiguks.
Paindlik ja lihtne paigaldus piiratud ruumiga
Kompaktse suurusega IGS-510TF on spetsiaalselt kavandatud paigaldamiseks kitsas keskkonda, näiteks seinakarbi. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.
Hardware Specifications
Hardware version2
Copper Ports4-port 10/100/1000BASET RJ45 TP auto-MDI/MDI-X, auto negotiation
SFP Slots1 1000BASE-SX/LX/BX SFP interface
Compatible with 100BASE-FX SFP
ConnectorRemovable 4-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for Power 2
LED2 x LED for system and power:
Green: DC Power 1
Green: DC Power 2
2 x LED for each copper port:
Green: 1000Mbps LNK/ACT
Amber: 10/100Mbps LNK/ACT
1 x LED for SFP fiber slot:
Green: LNK/ACT
ESD Protection6KV
Power Requirements9~48V DC, redundant power with reverse polarity protection, 24V AC power support
Power Consumption / Dissipation2.4 watts/8.1BTU
InstallationDIN-rail kit and wall-mount ear
EnclosureIP30 metal case
Dimensions (W x D x H)30 x 70 x 104 mm
Weight239g
Switch Specifications
Switch Processing SchemeStore-and-Forward
Address Table2K entries
Buffer Memory4M bits on-chip buffer memory
Flow ControlBack pressure for half duplex
IEEE 802.3x pause frame for full duplex
Switch Fabric10Gbps
Throughput (packet per second)7.4Mpps@64bytes
Jumbo Frame9K
Network Cables10/100/1000BASE-T
Cat. 3, 4, 5, 5e, 6 UTP cable (max. 100 meters)
EIA/TIA-568 100-ohm STP (max. 100 meters)
Standards Conformance
Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x Full-Duplex Flow Control
IEEE 802.3az Energy Efficient Ethernet
IEEE 802.1p Class of Service
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC 60068-2-32 (free fall)
IEC 60068-2-27 (shock)
IEC 60068-2-6 (vibration)
Environment
TemperatureOperating: -40~75 degrees C
Storage: -40~75 degrees C
HumidityOperating: 5~90%, Storage: 5~90% (non-condensing)
