Täiuslik täielik PoE+ toitelahendus, mis sobib ideaalselt karastatud keskkonda.

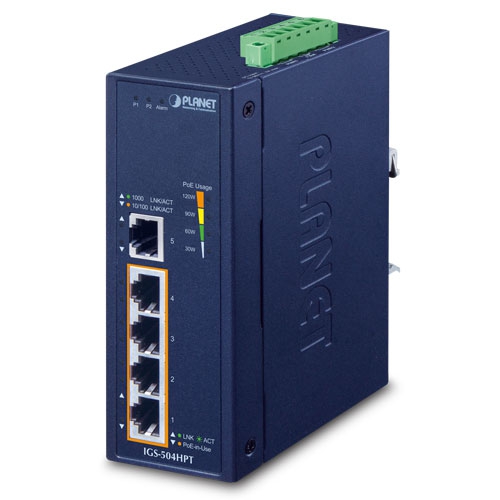

Plug and Play disainiga PLANET IGS-504HPT Tööstusklassi DIN-riba tüüpi Haldamata Gigabit Ethernet PoE+ lüliti, millel on neli IEEE 802.3at PoE+ 10/100/1000BASE-T porti ja üks täiendav 10/100/1000BASE-T RJ45 vaskliides ülesühenduseks, võimaldab automaatselt tuvastada ja konfigureerida sisemisi ja väliseid lisaseadmeid.
IGS-504HPT toetab 12~54 V alalisvoolu sisendit, et tagada toite redundants ja töö paindlikkus. Selle koguvõimsuse eelarve on kuni 120 vatti erinevate PoE-rakenduste jaoks ja töötemperatuur on vahemikus -40 kuni 75 kraadi C ning see on vastupidavas IP40 metallkorpuses.
Mugav ja usaldusväärne toitesüsteem
Et hõlbustada 802.3at PoE+ kasutamist transpordi- ja tööstustasemel rakenduste puhul tavaliselt kasutatava 12-54 V alalisvoolu sisendiga, võtab IGS-504HPT kasutusele 12-54 V alalisvoolu kuni 54 V võimsuse suurendamise tehnoloogia, et lahendada toiteallika probleem, kuid ei vaja spetsiaalseid toiteallikaid. IGS-504HPT pakub integreeritud toitelahendust laia pingevalikuga (12~54V DC), mis tagab ülemaailmse kasutatavuse. See pakub ka kahte redundantset, pööratava polaarsusega 12~54V DC toiteallika sisendit kõrge kättesaadavusega rakenduste jaoks.
Plug and Play suure võimsuse allikate lahendus
IEEE 802.3at Power over Ethernet Plus tehnoloogiale vastav IGS-504HPT pakub kuni 36 vati PoE väljundvõimsust, mis võimaldab kasutajatel paindlikult kasutada samaaegselt standard- ja suure võimsusega seadmeid ilma tarkvara konfigureerimiseta. Lisaks saab IGS-504HPT laiendada palju pikemat vahemaad, kasutades PLANET PoE Extenderit PoE PD-seadmete toiteks, mida saab paigaldada rohkem kui 100 meetri kaugusele. Mitme PoE laiendaja ühendamise abil pakub see suurt paindlikkust PoE-võrgu kauguse kahekordistamiseks, kolmekordistamiseks või neljakordistamiseks.
Keskkonnasõbralik disain
Tänu IP40 metallist tööstuslikule korpusele pakub IGS-504HPT kõrgetasemelist immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või ilma kliimaseadmeta kõnniteeäärsetes liiklusjuhtimiskappides. Sellel on ventileeritav konstruktsioon, mille puhul ei ole vaja jahutusventilaatorit, mistõttu on selle töö müratu. Kuna IGS-504HPT suudab töötada temperatuurivahemikus -40 kuni 75 kraadi C, võib seda paigutada peaaegu kõikidesse keerulistesse keskkondadesse.
Vastupidav kaitse
IGS-504HPT pakub Ethernet ESD-kaitseks ±6KV alalisvoolu kontaktväljundit ja ±8KV alalisvoolu õhuväljundit. Samuti toetab see ±6KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõigu.
Intelligentne LED-indikaator reaalajas PoE kasutamise kohta
IGS-504HPT aitab kasutajatel oma täiustatud LED-indikaatori abil hõlpsasti ja tõhusalt jälgida PoE-võimsuse kasutamise hetkeseisu. Tööstusliku Gigabit PoE+ kommutaatori esipaneelil on neli oranži LED-i, mis näitavad 30W, 60W, 90W ja 120W PoE-võimsuse kasutamist.
Paindlik ja lihtne paigaldus piiratud ruumiga
Kompaktse suurusega IGS-504HPT on spetsiaalselt kavandatud paigaldamiseks kitsas keskkonda, näiteks seinakarbi. Seda saab paigaldada fikseeritud seinakinnituse või DIN-riba abil, mis muudab selle kasutatavuse paindlikumaks ja lihtsamaks igas piiratud ruumiga kohas.
Copper Ports5 10/100/1000BASET RJ45 auto-MDI/MDI-X ports
PoE Injector PortsFour ports with 802.3at PoE+ injector function (Ports 1 to 4)
ConnectorRemovable 6-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
Power Requirements12~54V DC, 7A (max.)
Redundant power with reverse polarity protection function
Power ConsumptionMax. 6.48 watts/22BTU@54V DC input (System)
Max. Max. 137 watts/467BTU(Ethernet + PoE Full Loading)
Dimensions (W x D x H)50 x 86.4 x 135 mm
Weight618g
EnclosureIP40 metal case
InstallationDIN-rail kit and wall-mount kit
ESD Protection6KV
LED3 x LED for System and Power:
Green: DC Power 1
Green: DC Power 2
Red: Power Alarm
2 x LED for PoE Copper Port (Port 1~Port 4):
Green: LNK/ACT (10/100/1000Mbps)
Amber: PoE-In-Use
2 x LED for 10/100/1000T Copper Port (Port 5):
Green: 1000 LNK/ACT
Amber: 10/100 LNK/ACT
4 x LED for PoE Power Usage (W) (Low to high):
Amber: 30W, 60W, 90W and 120W
Switch Specifications
Switch ArchitectureStore-and-Forward
Switch Fabric10Gbps
Throughput (packet per second)7.4Mpps@64bytes
Address Table2K entries
Buffer Memory4M bits on-chip buffer memory
Jumbo Frame9Kbytes
Flow ControlBack pressure for half duplex
IEEE 802.3x pause frame for full duplex
Power over Ethernet
PoE StandardIEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply TypeEnd-span
Power Pin Assignment1/2(+), 3/6(-)
PoE Power OutputPer port 54V DC, max. 36 watts
PoE Power Budget (max.)60W@12V DC input
90W@24V DC input
120W@48V-54V DC input
Max. Number of Class 2 PDs4
Max. Number of Class 3 PDs4
Max. Number of Class 4 PDs4
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC 60068-2-32 (free fall)
IEC 60068-2-27 (shock)
IEC 60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3ab Gigabit Ethernet
IEEE 802.3x Full-Duplex Flow Control
IEEE 802.3az Energy Efficient Ethernet (EEE)
IEEE 802.3at Power over Ethernet Plus PSE
IEEE 802.3af Power over Ethernet Plus
IEEE 802.1p Class of Service
Environment
TemperatureOperating: -40~75 degrees C
Storage: -40~75 degrees C
HumidityOperating: 5~90% (non-condensing)
