Mitme SFP-kiudoptilise pordiga lüliti kasvavate pikaulatusega tööstus- ja telekommunikatsioonivõrkude jaoks
PLANET IGS-10080MFT on tööstuslik 10-portiline täis-gigabitise haldusega Ethernet-lüliti, mis on spetsiaalselt loodud täis-gigabitise magistraalvõrgu ehitamiseks, et edastada usaldusväärset ja kiiret andmevoogu rasketes tööstuslikes tingimustes ning edastada andmeid kaugvõrkudesse kiudoptilise kaabli kaudu. See on varustatud kahe 100/1000/2500BASE-X porti, kuue 100/1000BASE-X SFP kiudoptilise porti ja kahe lisaks 10/100/1000BASE-T vasest liidesega, mis on paigutatud IP30 vastupidavasse korpusesse koos varutoite süsteemiga. Sellises soodsas korpuses pakub see kasutajasõbralikke, kuid samas ka arenenud IPv6/IPv4haldusliideseid, rohkesti L2/L4lülitusfunktsioone ja 3. kihi staatilist marsruutimise võimekust. IGS-10080MFT töötab stabiilselt temperatuurivahemikus -40 kuni 75 °C ja võimaldab paigaldamist DIN-siinile või seinale, et kabineti ruumi tõhusalt ära kasutada.
Küberjulgeoleku võrgulahendus turvariskide minimeerimiseks
IGS-10080MFT toetab SSHv2 ja TLSv1.2 protokolle, et pakkuda tugevat kaitset arenenud ohtude vastu. See sisaldab mitmeid küberturvalisuse funktsioone, nagu DHCP Snooping, IP Source Guard, ARP Inspection Protection, 802.1x port-based võrgu juurdepääsu kontroll, RADIUS ja TACACS+ kasutajakontode haldus, SNMPv3 autentimine jne, mis täiendavad seda kui terviklikku turvalahendust.
Redundantne ring, kiire taastamine kriitiliste võrgurakenduste jaoks
IGS-10080MFT toetab redundantset ringtehnoloogiat ja pakub tugevat, kiiret isetagastamisvõimet, et vältida katkestusi ja väliseid sissetunge. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat ja Spanning Tree Protocol (802.1s MSTP) kliendi võrgus, et parandada süsteemi töökindlust ja tööaega erinevates keskkondades.
IPv6/IPv4 kahekihiline haldus
IGS-10080MFT toetab nii IPv6 kui ka IPv4 protokolle, aidates väikestel ja keskmise suurusega ettevõtetel astuda IPv6 ajastusse minimaalse investeeringuga, kuna IPv6 FTTx servavõrgu paigaldamisel ei ole vaja võrguseadmeid asendada ega uuendada.
SMTP/SNMP trap-sündmuste hoiatused
IGS-10080MFT pakub sündmuste hoiatuste funktsiooni, mis aitab diagnoosida seadme ebanormaalset tööd, sõltumata sellest, kas võrguühendus on katkenud või on toimunud taaskäivitamine.
Layer 3 IPv4 ja IPv6 tarkvara VLAN marsruutimine turvaliseks ja paindlikuks haldamiseks
Et aidata klientidel oma äri juhtida, pakub IGS-10080MFT mitte ainult ülisuurt ülekandekiirust ja suurepärast 2. kihi tehnoloogiat, vaid ka IPv4/IPv6 tarkvara VLAN marsruutimise funktsiooni, mis võimaldab ületada erinevaid VLAN-e ja IP-aadresse, et saavutada turvaline, paindlik haldus ja lihtsam võrgurakendus.
Tugevad 2. kihi funktsioonid
IGS-10080MFT on programmeeritav täiustatud lülitite haldusfunktsioonideks, nagu dünaamiline portide ühendamine, 802.1Q VLAN, Q-in-Q VLAN, mitme hargnemise protokoll (MSTP), silmus ja BPDU Guard, IGMP Snooping ja MLD Snooping. Lingide koondamise kaudu võimaldab IGS-10080MFT kiire trunki töötamist, et ühendada mitu porti, näiteks 16 Gbps fat pipe, ja toetab ka failoverit. Lisaks on Link Layer Discovery Protocol (LLDP) 2. kihti protokoll, mis aitab leida põhilist teavet naaber seadmete kohta kohalikus ringhäälingudomeenis.
Tõhus liikluse juhtimine
IGS-10080MFT on varustatud tugevate QoS-funktsioonide ja võimsa liikluse juhtimisega, et parandada äriklassi andme-, hääl- ja videolahenduste teenuseid. Funktsionaalsus hõlmab broadcast/multicast/unicast storm control, iga porti ribalaiuse kontroll, 802.1p/CoS/IP DSCP QoS prioriteet ja märgistamine. See tagab parima jõudluse VoIP- ja videovoogude edastamisel ning võimaldab ettevõtetel piiratud võrguressursse täielikult ära kasutada.
Võimas turvalisus
PLANET IGS-10080MFT pakub ulatuslikku IPv4/IPv6 2. kuni 4. kihi juurdepääsu kontrollnimekirja (ACL), et tagada turvalisus võrgu äärealadel. Seda saab kasutada võrgu juurdepääsu piiramiseks, keelates pakette lähtuvalt lähte- ja siht-IP-aadressist, TCP/UDP-portidest või määratletud tüüpilistest võrgurakendustest. Selle kaitsemehhanism hõlmab ka 802.1X portipõhist kasutaja ja seadme autentimist, mida saab kasutada koos RADIUSega, et tagada portide turvalisus ja blokeerida ebaseaduslikud kasutajad. Kaitstud portide funktsiooniga saab takistada ääreportide vahelist suhtlust, et tagada kasutajate privaatsus. Lisaks võimaldab portide turvalisuse funktsioon piirata võrguseadmete arvu antud portis. Võrguadministraatorid saavad nüüd ehitada väga turvalisi ettevõttevõrke märkimisväärselt vähem aega ja vaeva kulutades kui varem.
Kasutajasõbralik ja turvaline haldus
Tõhusa halduse tagamiseks on IGS-10080MFT varustatud veebi, Telnet ja SNMP haldusliidestega.
- Sisseehitatud veebipõhise haldusliidese abil pakub IGS-10080MFT lihtsalt kasutatavat, platvormist sõltumatut haldus- ja konfiguratsioonivõimalust.
- Tekstipõhise haldamiseks on lülititega võimalik ühendust võtta Telneti ja konsoolipordi kaudu.
- Standardse SNMP toetuse abil on lüliteid võimalik hallata mis tahes standardse haldustarkvara abil.
Lisaks pakub IGS-10080MFT turvalist kaugjuhtimist, toetades SSHv2, TLSv1.2 ja SNMP v3 ühendusi, mis krüpteerivad paketi sisu iga seansi ajal.
Modbus TCP pakub paindlikku võrguühendust tehase automatiseerimiseks
Toetatud Modbus TCP/IP protokolli abil saab IGS-10080MFT hõlpsasti integreerida SCADA süsteemidega, HMI süsteemidega ja muude andmete kogumise süsteemidega tehase tootmisruumides. See võimaldab administraatoritel kaugjuhtimisega jälgida tööstusliku Etherneti lüliti töötamisandmeid, portide andmeid ja side staatust, saavutades seega hõlpsasti kogu tehase parema järelevalve ja hoolduse.
Paindlikkus ja pikamaa laiendamise lahendus
IGS-10080MFT 8 sisseehitatud mini-GBIC pesa toetavad kolmekordse kiirusega 100/1000/2500BASE-X SFP (väikese vormfaktoriga pistikuga) kiudoptilisi mooduleid pordis 3 ja pordis 4, samas kui pordid 5 kuni 10 toetavad kahekordse kiirusega 100/1000BASE-X SFP (väikese vormfaktoriga pistikuga) kiudoptilisi mooduleid, kaugust saab pikendada 300 meetrilt 2 kilomeetrini (mitmerežiimiline kiud) ja 10/20/40/60/80/120 kilomeetrini (üherežiimiline kiud või WDM-kiud). Need sobivad hästi ettevõtte andmekeskuste ja jaotussüsteemide rakendustesse.
Intelligentne SFP diagnoosimehhanism
IGS-10080MFT toetab SFP-DDM (digitaalne diagnostikamonitor) funktsiooni, mis võimaldab võrguadministraatoril hõlpsasti jälgida SFP reaalajas parameetreid, nagu optiline väljundvõimsus, optiline sisendvõimsus, temperatuur, laseri eelvool ja transiiveri toitepinge.
1588 ajaprotokoll tööstuslikele arvutivõrkudele
IGS-10080MFT on ideaalne telekommunikatsiooni- ja operaator-Etherneti rakendustele, toetades MEF teenuste osutamist ja ajastamist pakettlahenduste kaudu IEEE 1588 ja sünkroonse Etherneti jaoks.
Keskkonnakindel disain
IP30-klassiga tööstusliku alumiiniumkorpusega IGS-10080MFT pakub kõrget vastupidavust elektromagnetilistele häiretele ja tugevatele elektrilistele ülepingetele, mis on tavaliselt levinud tehastesse või liikluskorralduskastides. Samuti on seadmel integreeritud toiteallikas laia pingevahemikuga (12–48 V DC või 24 V AC) ülemaailmsete kõrge kättesaadavusega rakenduste jaoks, mis nõuavad kahte või varutoiteallikat. IGS-10080MFT töötab temperatuurivahemikus -40 kuni 75 °C, mistõttu saab seda paigaldada peaaegu igasugustesse rasketesse keskkondadesse.
Hardware Specifications

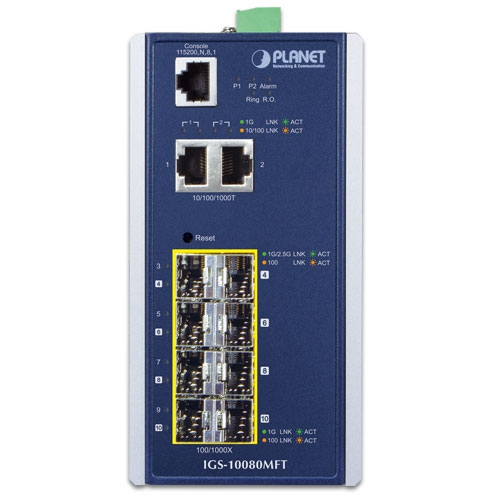

Copper Ports2 10/100/1000BASE-T Ethernet interfaces (Ports 1 to 2)
SFP/mini-GBIC Slots2 100/1000/2500BASE-X mini-GBIC SFP ports (Ports 3 to 4)
6 100/1000BASE-X mini-GBIC SFP ports (Ports 5 to 10)
SDRAM128Mbytes
Flash Memory64Mbytes
Reset Button< 5 sec: System reboot
> 5 sec: Factory default
ESD Protection6KV DC
EFT Protection6KV DC
EnclosureIP30 aluminum metal cas
InstallationDIN rail kit and wall-mount
Dimensions (W x D x H)76.8 x 107.3 x 152 mm
Weight1036g

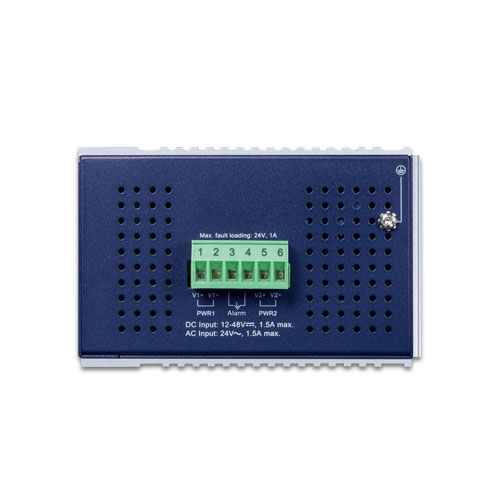

Power RequirementsDC 12 to 48V, AC 24V Power Adapter
Power Consumption13.92 Watts/47.76BTU (Full loading)
LED IndicatorSystem:
Power 1 (Green)
Power 2 (Green)
Alarm (Red)
Ring (Green)
R.0. (Green)
Per 10/100/1000T RJ45 Ports (Port 1 to port 2):
10/100 LNK/ACT (Amber)
1000 LNK/ACT (Green)
Per 100/1000/2500BASE-X SFP Interface (Port 3 to port 4):
100 LNK/ACT (Amber)
1G/2.5G LNK/ACT (Green)
Per 100/1000BASE-X SFP Interface (Port 5 to port 10):
100 LNK/ACT (Amber)
1000 LNK/ACT (Green)
Switching Specifications
Switch ArchitectureStore-and-Forward
Switch Fabric26Gbps/non-blocking
Throughput19.34Mpps@ 64 bytes packet
Address Table8K entries, automatic source address learning and aging
Shared Data Buffer512 Kbytes
Flow ControlIEEE 802.3x pause frame for full duplex
Back pressure for half duplex
Jumbo Frame9K bytes
Layer 2 Management Functions
Port ConfigurationPort disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable
Power saving mode control
Port StatusDisplay each port’s speed duplex mode, link status, flow control status,
auto negotiation status, trunk status
Port MirroringTX/RX/both
1 to 1 monitor
VLAN802.1Q tag-based VLAN, up to 4K VLAN groups
Q-in-Q tunneling
Private VLAN Edge
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
MVR (Multicast VLAN Registration)
GVRP
Up to 4K VLAN groups, out of 4094 VLAN IDs
Link AggregationIEEE 802.3ad LACP/static trunk
Spanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
IGMP SnoopingIGMP (v1/v2/v3) snooping
IGMP querier mode support
Up to 255 multicast groups
MLD SnoopingMLD (v1/v2) snooping
MLD querier mode support
Up to 255 multicast groups
Bandwidth ControlPer port bandwidth control
Ingress: 500Kb~1000Mbps
Egress: 500Kb~1000Mbps
RingSupports ERPS, and complies with ITU-T G.8032
Supports Major ring and sub-ring
Recovery time < 10ms @ 3 units
Recovery time < 50ms @ 16 units
SynchronizationIEEE 1588v2 PTP (Precision Time Protocol)
- Peer-to-peer transparent clock
- End-to-end transparent clock
QoSTraffic classification based, strict priority and WRR
8-level priority for switching
- Port number
- 802.1p priority
- 802.1Q VLAN tag
Security Functions
Access Control ListIPv4/IPv6 IP-based ACL/MAC-based ACL
IPv4/IPv6 IP-based ACE/MAC-based ACE
Up to 256 entries
Port SecurityIEEE 802.1X – Port-based authentication
Built-in RADIUS client to co-operate with RADIUS server
RADIUS/TACACS+ user access authentication
MAC SecurityIP-MAC port binding
MAC filter
Static MAC address
Enhanced SecurityDHCP Snooping and DHCP Option82
STP BPDU guard, BPDU filtering and BPDU forwarding
DoS attack prevention
ARP inspection
IP source guard
Layer 3 Functions
IP InterfacesMax. 8 VLAN interfaces
Routing TableMax. 32 routing entries
Routing ProtocolsIPv4 software static routing
IPv6 software static routing
Management
Basic Management InterfacesTelnet/Web browser/SNMP v1, v2c
Secure Management InterfacesSSHv2, TLS v1.2, SNMP v3
System ManagementFirmware upgrade by HTTP/TFTP protocol through Ethernet network
LLDP protocol
SNTP
PLANET Smart Discovery Utility
PLANET NMS System/CloudViewer
Event ManagementRemote/Local Syslog
System log
Industrial ProtocolModbus TCP for real-time monitoring in SCADA system
SNMP MIBsRFC 1213 MIB-II
IF-MIB
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Groups 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
ITU-T G.8032 Ethernet Ring Protection Switching
RFC 768 UDP
RFC 783 TFTP
RFC 793 TCP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
Environment
Operating Temperature-40 ~ 75 degrees C
Storage Temperature-40 ~ 75 degrees C
Humidity5 ~ 95% (non-condensing)
