Keskkonnakindel disain

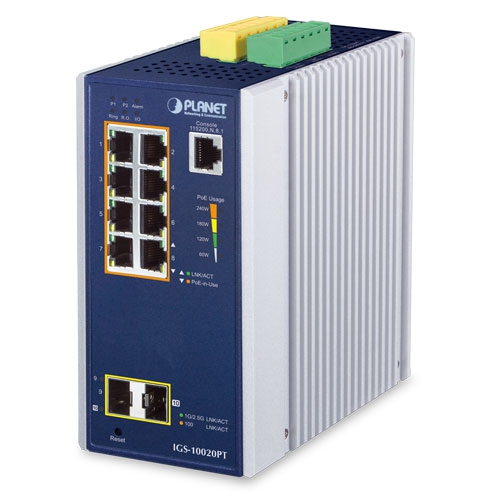

PLANET IGS-10020PT tööstuslik 8-portiline Gigabit 802.3at PoE+ kommutaator on varustatud vastupidava IP30 metallkorpusega, mis tagab stabiilse töö rasketes tööstuskeskkondades. Seega pakub IGS-10020PT kõrget immuunsust elektromagnetiliste häirete ja tugevate elektriliste ülepingete vastu, mida tavaliselt leidub tehase põrandatel või kõnniteede liikluskorralduskappides.
Kuna IGS-10020PT suudab töötada laias temperatuurivahemikus -40 kuni 75 kraadi C, saab seda paigutada peaaegu kõikidesse rasketesse keskkondadesse. IGS-10020PT võimaldab ka kas DIN-riba või seinale paigaldamist, et kasutada tõhusalt kapi ruumi.
Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoks
IGS-10020PT toetab redundantset ringtehnoloogiat ja omab tugevat ja kiiret iseeneslikku taastumisvõimet, et vältida katkestusi ja väliseid sissetungeid. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat, Spanning Tree protokolli (802.1s MSTP) ja redundantset toiteallika süsteemi kliendi tööstusautomaatikavõrku, et suurendada süsteemi töökindlust ja kasutusaega karmides tehasekeskkondades.
IGS-10020PT kaitseb ka kliendi tööstusvõrgu ühenduvust lülitusvõrgu taastamise võimekusega, mida kasutatakse veatolerantsete rõngaste ja võrgusilmade võrguarhitektuuride rakendamiseks. Kui tööstusvõrk on juhuslikult katkestatud, võib rikke taastamise aeg olla vähem kui 50 ms, et viia võrk kiiresti tagasi normaalsesse töökorda.
Küberturvalisuse võrgulahendus turvariskide minimeerimiseks
Küberturvalisuse funktsioonid, mis praktiliselt ei vaja pingutusi ja kulusid, hõlmasid lülitusjuhtimise kaitset ja kriitilise tähtsusega võrgu tõhustatud turvalisust. Kasutatakse nii SSHv2 kui ka TLSv1.2 protokolle, et pakkuda tugevat kaitset täiustatud ohtude eest. Võrguadministraator saab nüüd ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.
Suure võimsusega PoE turvalisuse ja avalike teenuste rakenduste jaoks
Selleks, et täita nõudlust High Power PoE järele võrgurakenduste jaoks Gigabiti kiiruse ülekandega laia temperatuuriga, pakub IGS-10020PT 8 10/100/1000Mbps porti, millel on IEEE 802.3at Power over Ethernet Plus (PoE+), mis ühendab kuni 36-vatise väljundvõimsuse ja andmed ühe pordi kohta ühe Cat5E/6 Ethernet-kaabli kaudu. Kuna kogu süsteem on varustatud kokku 240-vatise PoE-eelarvega, on IGS-10020PT loodud spetsiaalselt selleks, et rahuldada suuremat energiatarbimist nõudvate võrgu PD-de (toiteallikaga seadmed), näiteks mitmekanaliliste (802.11a/b/g/n) traadita LAN-i pääsupunktide, PTZ (Pan, Tilt & Zoom)/Speed Dome võrgukaamerate ja muude PoE-võrguseadmete kasvavat nõudlust, mis on kahekordne võrreldes praeguse tavapärase 802.3af PoE-ga.
Mugavad ja nutikad ONVIF-seadmed koos tuvastamisfunktsiooniga
PLANET on välja töötanud suurepärase funktsiooni -- ONVIF Support -- mis on spetsiaalselt mõeldud koostööks video-IP-seireseadmetega. IGS-10020PT graafilisest kasutajaliidesest piisab vaid ühest klõpsust, et otsida ja näidata kõiki ONVIF-seadmeid võrgurakenduse kaudu. Lisaks saate lülitisse üles laadida põrandapilte ja saate monitoorida või kontrollida koosteliini eemalt. Lisaks saate reaalajas seireteavet ja online/offline olekut; PoE taaskäivitust saab juhtida GUI-st.
Sisseehitatud unikaalsed PoE-funktsioonid järelevalve haldamiseks
IGS-10020PT kui tööstuslik hallatav PoE-lüliti järelevalvevõrgu jaoks pakub järgmisi intelligentseid PoE-haldusfunktsioone:
PD Alive Check
Planeeritud toite taaskasutamine
PoE ajakava
SMTP/SNMP Trap sündmuste häire
Intelligentne toiteallikaga seadme elujõulisuse kontroll
IGS-10020PT PoE+ lülitit saab seadistada nii, et see jälgib ühendatud PD-de seisundit reaalajas pingi toimingu abil. Kui PD lakkab töötamast ja reageerimast, taaskasutab IGS-10020PT PoE-pordi toite ja toob PD uuesti tööle. Samuti suurendab see oluliselt usaldusväärsust, kuna PoE-port taastab PD toite, vähendades seega administraatori halduskoormust.
Planeeritud toite taaskasutamine
IGS-10020PT võimaldab igal ühendatud PoE-IP-kaameral või PoE-juhtmevaba juurdepääsupunktil igal nädalal teatud ajal taaskäivituda. Seetõttu vähendab see puhvri ülevoolust tuleneva IP-kaamera või juhtmeta juurdepääsupunkti krahhi võimalust.
PoE ajakava energiasäästuks
Energiasäästu ülemaailmse suundumuse ja Maa keskkonnakaitsele kaasaaitamise raames saab IGS-10020PT lisaks oma võimele anda suurt vatti võimsust tõhusalt kontrollida toiteallikat. Sisseehitatud „PoE-ajagraafiku“ funktsioon aitab teil lubada või keelata PoE-toitlustamise iga PoE-pordi jaoks kindlaksmääratud ajavahemike jooksul ning see on võimas funktsioon, mis aitab VKEdel või ettevõtetel säästa energiat ja raha.
SMTP/SNMP trap-sündmuste hoiatus
IGS-10020PT pakub sündmuste hoiatusfunktsiooni, mis aitab diagnoosida ebanormaalset seadet tänu sellele, kas võrguühendus on katkenud või mitte, või taaskäivitamise vastus.
Tõhus häirehoiatus parema kaitse tagamiseks
IGS-10020PT toetab veahäirefunktsiooni, mis võib hoiatada kasutajaid, kui lülititega on midagi valesti. Selle ideaalse funktsiooni abil ei pea kasutajad raiskama aega probleemi asukoha leidmiseks. See aitab säästa aega ja inimressurssi.
Digitaalne sisend ja digitaalne väljund välise häire jaoks
IGS-10020PT toetab digitaalset sisendit ja digitaalset väljundit oma ülemisel paneelil. See väline häire võimaldab kasutajatel kasutada digitaalset sisendit välise seadme oleku tuvastamiseks ja logimiseks (nt ukse sissetungiandur) ning sündmuse häire saatmiseks administraatoritele. Digitaalväljundit saab kasutada administraatorite teavitamiseks, kui IGS-10020PT port näitab linki alla, link üles või voolukatkestust.
3. kihi IPv4 ja IPv6 tarkvaraline VLAN-ruutimine turvaliseks ja paindlikuks haldamiseks.
Selleks, et aidata klientidel oma äritegevust juhtida, ei paku IGS-10020PT mitte ainult ülikõrget ülekandevõimet ja suurepäraseid Layer 2 tehnoloogiaid, vaid ka IPv4/IPv6 tarkvaralise VLAN-i marsruutimise funktsiooni, mis võimaldab erinevate VLANide ja erinevate IP-aadresside ristkasutamist, et saavutada väga turvaline, paindlik juhtimine ja lihtsam võrgurakendus.
Tugevad kihi 2 funktsioonid
IGS-10020PT saab programmeerida täiustatud kommutaatorihaldusfunktsioonide jaoks, nagu dünaamiline portide ühendamine, Q-in-Q VLAN, privaatne VLAN, Rapid Spanning Tree Protocol, Layer 2 kuni Layer 4 QoS, ribalaiuse kontroll ja IGMP snooping. IGS-10020PT pakub 802.1Q märgistatud VLANi ja lubatud VLAN-gruppide arv on maksimaalselt kuni 4K. IGS-10020PT võimaldab toetavate portide koondamise kaudu mitut porti ühendava kiire trunki toimimist. See võimaldab maksimaalselt kuni 5 trunkgruppi, kus iga trunkgrupi kohta on 10 porti, ning toetab ka ümberlülitamist.
Tõhus turvaline haldus
Tõhusaks haldamiseks on IGS-10020PT varustatud käsurea, veebi ja SNMP haldusliidestega.
Sisseehitatud veebipõhise haldusliidese abil pakub IGS-10020PT hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust.
Tekstipõhise juhtimise jaoks on sellele võimalik juurdepääs Telneti ja RJ45 konsoolipordi kaudu.
Standardse SNMP-protokolli toetamisega saab lülitit hallata mis tahes SNMP-põhise haldustarkvara kaudu.
Võimas turvalisus
IGS-10020PT pakub ulatuslikku 2. kuni 4. kihi juurdepääsukontrolli nimekirja (ACL), et tagada serva turvalisus. Seda saab kasutada võrgule juurdepääsu piiramiseks, keelates pakette lähtekoha ja sihtkoha IP-aadressi, TCP/UDP-portide või määratletud tüüpiliste võrgurakenduste alusel. Selle kaitsemehhanism hõlmab ka 802.1x port-põhist ja MAC-põhist kasutaja ja seadme autentimist. Privaatse VLAN-funktsiooniga saab kasutaja privaatsuse tagamiseks takistada servaportide vahelist suhtlust. Nüüd saavad võrguadministraatorid ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.
Kaugjuhtimislahendus
PLANETi universaalne võrguhaldussüsteem (UNI-NMS) ja rakendus CloudViewer toetavad IT-töötajaid, hallates eemalt kõiki võrguseadmeid ja jälgides PD-de tööseisundit. Seega on need mõeldud nii ettevõtetele kui ka tööstusharudele, kus PD-de kasutuselevõtt võib olla võimalikult kaugel, ilma et peaks minema tegelikku asukohta, kui viga või rike leitakse. UNI-NMSi või CloudViewer'i rakendusega saab nüüd kõikvõimalikke ettevõtteid kiiresti ja tõhusalt hallata ühelt platvormilt.
Paindlikkus ja laienduslahendus
IGS-10020PT-sse ehitatud kaks täiendavat mini-GBIC-pesa toetavad kolmekordse kiirusega 100/1000/2500BASE-X SFP (small form-factor pluggable) kiudoptilisi mooduleid, mis tähendab, et administraator saab nüüd paindlikult valida sobiva SFP-transceiveri vastavalt mitte ainult ülekandekaugusele, vaid ka vajalikule ülekandekiirusele. Kaugust saab pikendada 300 meetrist kuni 2 kilomeetrini (mitmemoodiline kiud) ja 10/20/30/30/40/60/70/80/120 kilomeetrini (ühemoodiline kiud või WDM-kiud). Need sobivad hästi ettevõtete andmekeskuste ja jaotuste rakendusteks.
Intelligentne SFP-diagnostikamehhanism
IGS-10020PT toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transiiveri toitepingeid.
Modbus TCP pakub paindlikku võrguühendust tehase automatiseerimiseks.
Toetatud Modbus TCP/IP-protokolliga saab IGS-10020PT hõlpsasti integreerida SCADA-süsteemide, HMI-süsteemide ja muude andmete kogumise süsteemidega tehases. See võimaldab administraatoritel jälgida eemalt tööstusliku Ethernet-kommutaatori tööinfot, porditeavet ja side olekut, saavutades seega hõlpsasti kogu tehase täiustatud järelevalve ja hoolduse.
Tööstusarvutivõrkude ajaprotokoll 1588
IGS-10020PT sobib ideaalselt telekommunikatsiooni- ja Carrier Etherneti rakenduste jaoks, toetades MEF-teenuse osutamist ja IEEE 1588 ja sünkroonse Etherneti paketipõhiseid ajastuslahendusi.
Hardware Specifications
Version4
Copper Ports8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP/mini-GBIC Slots2 100/1000/2500BASE-X mini-GBIC SFP ports (Port 9 and Port 10)
Console1 x RJ45-to-RS232 serial port (115200, 8, N, 1)
Reset Button< 5 sec: System reboot
> 5 sec: Factory default
EnclosureIP30 aluminum case
InstallationDIN-rail kit and wall-mount kit

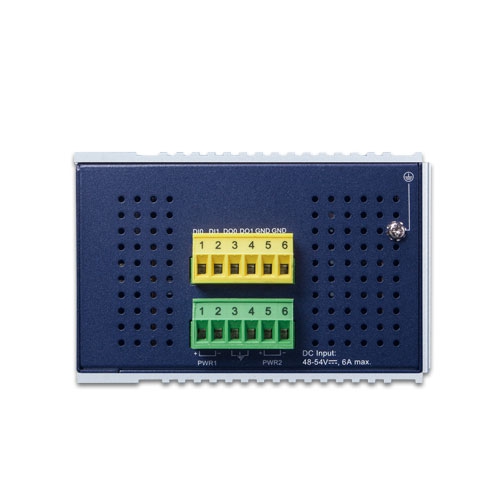

ConnectorRemovable 6-pin terminal block for power input
Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2
Removable 6-pin terminal block for DI/DO interface
Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND
AlarmOne relay output for power failure. Alarm Relay current carry ability: 1A @ DC 24V
DI/DO2 Digital Input (DI): Level 0: -24V~2.1V (±0.1V)
Level 1: 2.1V~24V (±0.1V)
Input Load to 24V DC, 10mA max.
2 Digital Output (DO): Open collector to 24V DC, 100mA max.
Dimensions (W x D x H)76.8 x 107x 152 mm
Weight1119g
Power Requirements48-54V
Power Consumption257 watts/876BTU (Full loading with PoE function)
ESD Protection6KV DC
EFT Protection6KV DC
LED IndicatorSystem:
Power 1 (Green)
Power 2 (Green)
Fault Alarm (Red)
Ring (Green)
R.O. (Ring Owner) (Green)
DIDO (Red)
Per 10/100/1000T RJ45 Ports:
PoE-in-Use (Amber)
LNK/ACT (Green)
Per 100/1000/2500BASE-X SFP Interface:
1G/2.5G (Green)
100 (Amber)
4 x LED for PoE Usage:
60W, 120W, 180W and 240W (Amber)
Switching Specifications
Switch ArchitectureStore-and-Forward
Switch Fabric26Gbps/non-blocking
Throughput (packet per second)19.34Mpps@ 64Bytes packet
Address Table8K entries, automatic source address learning and aging
Shared Data Buffer4Mbits
Flow ControlIEEE 802.3x pause frame for full duplex
Back pressure for half duplex
Jumbo Frame9Kbytes
Power Over Ethernet
PoE StandardIEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply TypeEnd-span
PoE Power OutputPer port 54V DC, 350mA; max. 15.4 watts (IEEE 802.3af)
Per port 54V DC, 590mA; max. 36 watts (IEEE 802.3at)
Power Pin Assignment1/2(+), 3/6(-)
PoE Power Budget240W maximum (depending on power input)
Max. Number of Class 2 PDs @ 7 watts8
Max. Number of Class 3 PDs @ 15.4 watts8
Max. Number of Class 4 PDs @ 30.8 watts8
PoE Extend ModeRemote power feeding up to 100m in standard mode and 200m in extend mode
Layer 2 Function
Port ConfigurationPort disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable
Port StatusDisplay each port’s speed duplex mode, link status, flow control status,
auto negotiation status, trunk status
Port MirroringTX/RX/both
1 to 1 monitor
VLAN802.1Q tagged based VLAN, up to 255 VLAN groups
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
GVRP
MVR (Multicast VLAN Registration)
Up to 4K VLAN groups, out of 4094 VLAN IDs
Link AggregationIEEE 802.3ad LACP/static trunk
Supports 5 trunk groups with 10 ports per trunk group
QoSTraffic classification based, strict priority and WRR
8-level priority for switching
Port number
802.1p priority
802.1Q VLAN tag
DSCP/TOS field in IP packet
IGMP SnoopingIGMP (v1/v2/V3) snooping, up to 255 multicast groups
IGMP querier mode support
MLD SnoopingMLD (v1/v2) snooping, up to 255 multicast groups
MLD querier mode support
Access Control ListIP-based ACL/MAC-based ACL
Up to 123 entries
Bandwidth ControlPer port bandwidth control
Ingress: 500Kb~1000Mbps
Egress: 500Kb~1000Mbps
Storm ControlUnicast/Multicast/Broadcast
Layer 3 Function
IP InterfacesMax. 8 VLAN interfaces
Routing TableMax. 32 routing entries
Routing ProtocolsIPv4 software static routing
IPv6 software static routing
Management
Basic Management InterfacesConsole; Telnet; Web browser; SNMP v1, v2c
Secure Management InterfacesSSHv2,TLSv1.2, SNMP v3
ONVIFONVIF device discovery
ONVIF device monitoring
Floor Map
SNMP MIBsRFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
Power over Ethernet MIB
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Stability TestingIEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration)
Standards ComplianceIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management(CFM)
IEEE 1588 PTPv2
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 793 TCP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
ITU-T G.8032 ERPS Ring
ITU-T Y.1731 Performance Monitoring
Environment
Operating Temperature-40 ~ 75 degrees C
Storage Temperature-40 ~ 85 degrees C
Humidity5 ~ 95% (non-condensing)
