Gigabit Ethernet PoE võrgu tsentraliseeritud toitehaldus

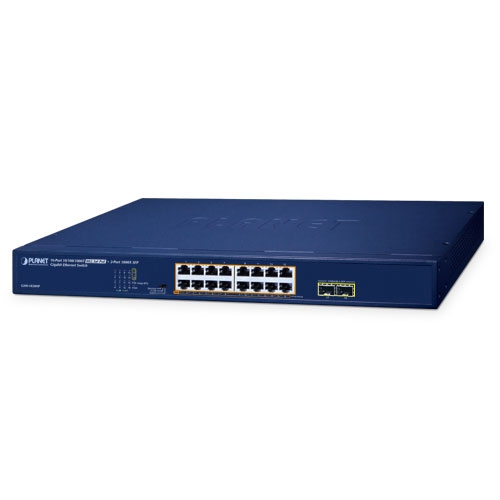

Selleks, et hõlbustada 30 W PoE toite võrgu rakendusi Gigabit kiirusega ülekandega, on PLANET GSW-1820HP varustatud 16 10/100/1000BASE-T Gigabit Ethernet porti ja 2 1000BASE-X SFP liidest koos sisemise toitesüsteemiga. Kokku 250 vati PoE-eelarvega on see varustatud suure jõudlusega Gigabit IEEE 802.3af PoE (kuni 15,4 W) ja IEEE 802.3at PoE+ (kuni 30 W) võimekusega kõigis portides.
Tänu usaldusväärsele kommutatsioonitehnoloogiale ja täiustatud võrgufunktsioonidele optimeerib GSW-1820HP selliste võrguseadmete nagu traadita pääsupunktid, VoIP-telefonid ja turvakaamerad paigaldamist ja toitehaldust. Samuti vähendab see kasutuselevõtu aega ja kulusid, integreerides toite- ja andmesidevahetuse ühte seadmesse ning vabastades võrguseadmed pistikupesade asukoha piirangutest ja täiendavast vahelduvvoolu juhtmestikust.
Täiuslik integreeritud lahendus PoE IP-järelevalve jaoks
GSW-1820HP toob ideaalse turvalise valvesüsteemi madalamate kogukuludega. GSW-1820HP pakub 16 10/100/1000Mbps 802.3at PoE+ porti, mis suudavad korraga toita piisavat PoE-toite 16 IEEE 802.3af/IEEE 802.3at PoE+ IP-kaamerale. Samuti on võimalik ühendada üks 16-kanaliline NVR või kaks 8-kanalilist NVR-i, mis on ühendatud magistraalvõrku ja seirekeskusesse. Sellise suure jõudlusega kommutaatorite arhitektuuri abil saab PoE IP-kaamerate salvestatud videofaile salvestada NVR-süsteemi, kus administraator saab kontrollida ja jälgida valvepilte nii kohalikus LANis kui ka kaugemates kohtades.
Ethernet andmeedastuskauguse laiendamine
DIP-lüliti pakub töörežiime „Standard“, „VLAN“ ja „Extend“.
GSW-1820HP töötab tavalise IEEE 802.3at PoE+ lülitina „Standard“ töörežiimis.
„VLAN“ töörežiimil on olemas portipõhine VLAN-funktsioon, mis aitab vältida IP-kaamera multisaate- või ringhäälingutormi mõjutamist.
Töörežiimis „Extend“ töötab GSW-1820HP pordipõhiselt 10Mbps duplekskasutuses, kuid toetab 25-vattist PoE-võimsust kuni 250 meetri kaugusele, ületades Ethernet UTP-kaabli 100m piirangu.
Selle uhiuue funktsiooniga pakub GSW-1820HP täiendavat lahendust 802.3at PoE+ kauguse laiendamiseks, säästes seega Ethernet-kaabli paigaldamise kulusid.
Intelligentne toiteallikaga seadme elujõulisuse kontroll
GSW-1820HP saab reaalajas jälgida ühendatud PD-de olekut PD-de elujõukontrolli funktsiooni abil. Kui PD lakkab töötamast ja reageerimast, taastab GSW-1820HP PoE-toite ja toob PD uuesti tööle. See suurendab oluliselt võrgu töökindlust, kuna PoE-port taastab PD toiteallika ja vähendab administraatori halduskoormust.
Energiasäästlik disain
GSW-1820HP kasutab uut mootorit, mis sisaldab kahte täiustatud rohelise võrgustiku tehnoloogiat:
Tühikäigurežiimil Link Down energiasäästu
Intelligentne võimsuse skaleerimine kaabli pikkuse alusel
GSW-1820HP tühikäigurežiimi Link Down energiasäästu vastab standardile IEEE 802.3az Energy Efficient Ethernet (EEE), et automaatselt vähendada antud pordi energiatarbimist, kui see ei ole ühendatud. Intelligent Scales Power tehnoloogia määrab aktiivselt sobiva võimsustaseme kaabli pikkuse alusel. Kui seade ühendatakse GSW-1820HP-ga, mille Ethernet-kaabel on lühem kui 20 m, saab seade maksimaalset energiasäästu, sest GSW-1820HP tuvastab automaatselt Ethernet-kaabli pikkuse ja vähendab energiakasutust. Ühendatud seade võib oluliselt vähendada üldist energiatarbimist, mis aitab oluliselt kaasa energiasäästule.
Paindlik pikenduslahendus
GSW-1820HP-sse ehitatud kaks mini-GBIC-pesa ühilduvad 1000BASE-SX/LX SFP (Small Form-factor Pluggable) kiudoptilise transiiveriga, mis on pikema vahemaa korral üleslülitatav magistraalvõrku ja seirekeskusesse. Kaugust saab pikendada 550 meetrist kuni 2 kilomeetrini (mitmemoodiline kiud) ja kuni 10/20/40/80/120 kilomeetrini (ühemoodiline kiud või WDM-kiud). Need sobivad hästi ettevõtete andmekeskuste ja jaotuste rakendusteks.
Hardware Specifications
10/100/1000BASE-T Copper Ports16 auto-MDI/MDI-X ports
802.3af/802.3at PoE+ Injector Port16
1000BASE-X SFP/mini-GBIC Slots2
DIP SwitchSelectable operation mode
Standard
VLAN
Extend
Dimensions (W x D x H)441 x 207 x 44 mm (1U height)
EnclosureMetal
Weight2.35kg

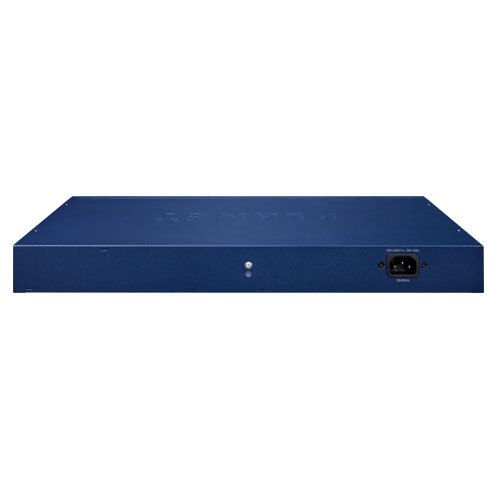

Power Requirements100~240V AC, 50/60Hz,5A max.
Power Consumption/DissipationMax. 262 watts/893 BTU
Thermal Fan2
Protection6KV surge protection
8KV ESD protection
LED IndicatorsSystem:
Power (Green) PoE Usage 80% (Green)
10/100/1000T RJ45 Interfaces (Ports 1 to 16)
10/100/1000 LNK / ACT (Green), PoE-in-Use (Amber)
1000X SFP Interfaces (Ports 17 to 18)
1000 LNK / ACT (Green)
Switching
Switch ArchitectureStore-and-Forward
Switch Fabric36Gbps/non-blocking
Switch Throughput@64bytes26.8Mpps
MAC Address Table8K entries
Jumbo Frame9216 bytes
Flow ControlIEEE 802.3x pause frame for full duplex; back pressure for half duplex
Power over Ethernet
PoE StandardIEEE 802.3at Power over Ethernet Plus/PSE
Backward compatible with IEEE 802.3af Power over Ethernet
PoE Power Supply TypeEnd-span: 1/2 (+), 3/6 (-)
PoE Power OutputPer port 54V DC, 300mA. max. 15.4 watts (IEEE 802.3af)
Per port 54V DC, 600mA. max. 30 watts (IEEE 802.3at)
PD Alive CheckYes
PoE Power Budget250 watts
Number of PDs, 7 watts16
Number of PDs, 15.4 watts16
Number of PDs, 30 watts8
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Standards ComplianceIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3x flow control and back pressure
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3az Energy-Efficient Ethernet
Environment
OperatingTemperature: 0 ~ 50 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
StorageTemperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
