Multiport ja paindlik kahe kiirusega fiiberoptiline ühenduvus kauglahenduse jaoks
PLANET GS-5220-16S8CR on kihi 2+ hallatav gigabitlüliti, mis pakub suure tihedusega jõudlust ja toetab kihi 3 staatilist marsruutimist10 Gbps üleslüli ja mitme SFP-kiudoptilise liidese abil, mis on tarnitud 1U tugevas korpuses. Administraator saab paindlikult valida sobiva SFP/SFP+ transiiveri vastavalt ülekandekaugusele või ülekandekiirusele, mis on vajalik 10G võrgu tõhusaks laiendamiseks. Lisaks sellele suudab GS-5220-16S8CR 128 Gbps kommutatsioonivõrgu abil käsitleda väga suuri andmemahte turvalises topoloogias, mis ühendab ISP ja ettevõtte VoIP-, video voogedastuse ja multisaate rakenduste jaoks vajalikud tugivõrgu või suure võimsusega serverid.
Suure jõudlusega 10Gbps Ethernet-võimekus
GS-5220-16S8CR-i sisseehitatud neli SFP+ porti on varustatud suure jõudlusega kommutaatorite arhitektuuriga, mis suudab pakkuda blokeerimata kommutaatorit ja kuni 128 Gbps kiirusega läbilaskevõimet, mis lihtsustab oluliselt lähivõrgu uuendamise ülesandeid, et rahuldada kasvavaid ribalaiusnõudeid. Iga SFP+ port toetab 4 kiirust: 10GBASE-SR/LR, 2500BASE-X, 1000BASE-SX/LX ja 100BASE-FX, mis tähendab, et administraator saab valida võrgu tõhusaks laiendamiseks vajaliku ülekandekiiruse.
Redundantne ring, kiire taastumine kriitiliste võrgurakenduste jaoks
GS-5220-16S8CR toetab redundantset ringtehnoloogiat ja omab tugevat ja kiiret isetõmbumisvõimet, et vältida katkestusi ja väliseid sissetungeid. See sisaldab täiustatud ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) tehnoloogiat ja Spanning Tree protokolli (802.1s MSTP ) kliendi võrgus, et suurendada süsteemi töökindlust ja kasutusaega karmides keskkondades.
3. kihi IPv4 ja IPv6 VLAN marsruutimine turvaliseks ja paindlikuks haldamiseks.
GS-5220-16S8CR kommutaator ei paku mitte ainult ülikõrget ülekandetõhusust ja suurepäraseid Layer 2 ja Layer 4 tehnoloogiaid, vaid ka Layer 3 IPv4/IPv6 VLAN-i marsruutimisfunktsiooni, mis võimaldab erinevate VLAN-ide ja erinevate IP-aadresside ületamist väga turvalise, paindlikult hallatava ja lihtsa võrgurakenduse loomiseks.
Tugevad 2. kihi funktsioonid
GS-5220-16S8CR saab programmeerida täiustatud kommutaatorihaldusfunktsioonide jaoks, nagu dünaamiline portide ühendamine, 802.1Q VLAN ja Q-in-Q VLAN, Multiple Spanning Tree protokoll (MSTP) , loop ja BPDU guard, IGMP snooping ja MLD snooping. Linkagregeerimise kaudu võimaldab GS-5220-16S8CR kasutada mitme pordi ühendamiseks kiiret trunki ja toetab ka üleviimist. Samuti on lisatud linkkihi avastusprotokoll (LLDP ), mis aitab avastada põhiteavet naaberseadmete kohta kohalikus ringhäälingudomeenis.
Tõhus liiklusjuhtimine
GS-5220-16S8CR on koormatud tugevate QoS-funktsioonidega ja võimsa liikluse juhtimisega, et täiustada teenuseid äriklassi andme-, kõne- ja videolahendustele. Funktsionaalsus hõlmab ringhäälingu/multisaate/ühisaate tormikontrolli, portide kaupa ribalaiuse kontrolli, 802.1p/CoS/IP DSCP QoS prioriteedi ja märkuste tegemist. See tagab parima jõudluse VoIP- ja videovoogude edastamisel ning võimaldab ettevõtetel piiratud võrguressursse täielikult ära kasutada.
Küberturvalisuse võrgulahendus turvariskide minimeerimiseks
GS-5220-16S8CR toetab SSHv2- ja TLS-protokolle, et pakkuda tugevat kaitset täiustatud ohtude eest. See sisaldab mitmeid küberturvalisuse funktsioone, nagu DHCP Snooping, IP Source Guard, Dynamic ARP Inspection Protection, RADIUS ja TACACS+ kasutajakontode haldamine, SNMPv3 autentimine jne, et täiendada seda kui kõikehõlmavat turvalahendust.
Kasutajasõbralikud haldusliidesed
Tõhusaks haldamiseks on GS-5220-16S8CR varustatud konsooli-, veebi- ja SNMP-haldusliidestega.
- Sisseehitatud veebipõhise haldusliidese abil pakub GS-5220-16S8CR hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust.
- Tekstipõhiseks haldamiseks saab lülititele ligi Telneti ja konsoolipordi kaudu.
- Standardipõhise monitooringu ja haldustarkvara jaoks pakub see SNMPv3-ühendust, mis krüpteerib pakettide sisu igal sessioonil turvaliseks kaugjuhtimiseks.
Lisaks pakub GS-5220-16S8CR turvalist kaugjuhtimist, toetades SSHv2, TLSv1.2 ja SNMP v3 ühendusi, mis krüpteerivad pakettide sisu igal seansil.
IPv6/IPv4 Dual Stack haldamine
Toetades nii IPv6- kui ka IPv4-protokolle, aitab GS-5220-16S8CR VKEdel astuda IPv6-ajastusse madalaima investeeringuga, sest IPv6 FTTx-servavõrgu rajamisel ei ole vaja selle võrguseadmeid asendada ega ümber ehitada.
Intelligentne SFP-diagnostikamehhanism
GS-5220-16S8CR toetab SFP-DDM (Digital Diagnostic Monitor) funktsiooni, mis aitab võrguadministraatoril hõlpsasti jälgida SFP- ja SFP+ transiiverite reaalajas parameetreid, näiteks optilist väljundvõimsust, optilist sisendvõimsust, temperatuuri, laservoolu ja transiiveri toitepingeid.
Redundantne AC/DC toiteallikas, mis tagab pideva töö.

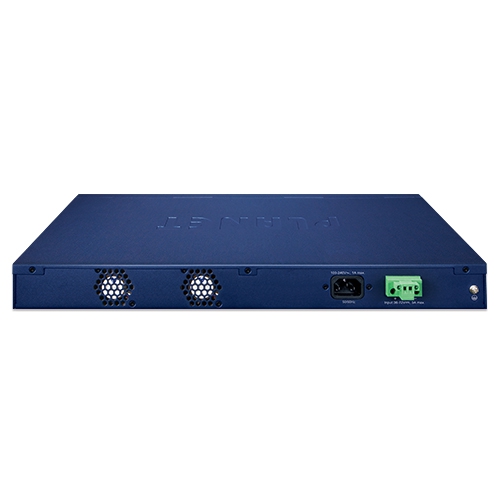

GS-5220-16S8CR on varustatud eelkõige ühe 100~240V vahelduvvoolu toiteallikaga ja ühe 36~72V alalisvoolu toiteallikaga, et pakkuda täiustatud usaldusväärset ja skaleeritavat redundantset toiteallikat, Pidev toitesüsteem on spetsiaalselt loodud kõrgeima võimsuse terviklikkust nõudvate kõrgtehnoloogiliste rajatiste nõuete täitmiseks. 36~72V alalisvoolu toiteallikaga. GS-5220-16S8CR on võimeline toimima telekommunikatsioonitasandi seadmena, mida saab paigutada elektroonikaruumi.
Kaugjuhtimislahendus
PLANETi universaalne võrguhaldussüsteem (UNI-NMS), NMSViewerPro ja CloudViewerPro rakendus pakuvad IT-personalile tugevat tuge kõigi võrguseadmete, sealhulgas GS-5220-16S8CR-i tõhusaks haldamiseks ja jälgimiseks kaugjuhtimispunktidest. Need süsteemid on kohandatud kasutamiseks nii ettevõtetes kui ka tööstusharudes, kus GS-5220-16S8CRi kasutatakse eemalt, võimaldades tuvastada vigu või vigaseid tingimusi ilma kohapealseid külastusi tegemata. PLANETi kaugjuhtimislahenduse abil saab nüüd igat tüüpi ettevõtteid kiiresti ja tõhusalt hallata ühtse platvormi kaudu, mis lihtsustab operatiivset järelevalvet.
Hardware Specifications
Copper Ports8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (combo),
shared with Ports 1 to 8
SFP/mini-GBIC Slots24 100/1000BASE-X SFP interfaces (Ports 1 to 24)
Compatible with 100BASE-FX SFP transceiver
SFP+ Slots4 10GBASE-SR/LR SFP+ interfaces (Ports XG1 to XG4)
Backward compatible with 100M/1G/2.5GBASE-SX/LX/BX transceivers
Console1 x RS-232-to-RJ45 serial port (115200, 8, N, 1)
Reset Button< 5 sec: System reboot
> 5 sec: Factory default
CPUMIPS 800MHz
RAM512Mbytes
Flash Memory32Mbytes
Power RequirementsAC: 100~240V, 50/60Hz
DC: 36-72V
Power Consumption36.2 watts/102.9 BTU
Dimensions (W x D x H)440 x 260 x 44 mm, 19-inch, 1U height
EnclosureMetal
Weight3495g
LEDSystem:
PWR (Green), SYS (Green)
Ports:
LNK/ACT (Green)
Switching
Switch ArchitectureStore-and-forward
Switch Fabric128Gbps/non-blocking
Switch Throughput@64Bytes95.23Mpps @64Bytes
Address Table16K MAC address table with auto learning function
Shared Data Buffer12Mbits
Flow ControlIEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex
Jumbo Frame12KBytes
Layer 2 Functions
Port MirroringTX/RX/both
Many-to-1 monitor
Up to 4 sessions
VLAN802.1Q tagged-based VLAN
802.1ad Q-in-Q tunneling(VLAN stacking)
Voice VLAN
Protocol VLAN
Private VLAN (Protected port)
GVRP
Management VLAN
Up to 256 VLAN groups, out of 4094 VLAN IDs
Link AggregationIEEE 802.3ad LACP/Static Trunk
Static Port Trunking, (8 ports/ 8 groups max.)
Dynamic LACP (8 ports/ 8 groups max.)
Spanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
STP BPDU Guard, BPDU Filtering and BPDU Forwarding
IGMP SnoopingIPv4 IGMP snooping v2,v3
IGMP querier
Up to 256 multicast groups
MLD SnoopingIPv6 MLD snooping v2, v3, up to 256 multicast groups
QoS8 mapping ID to 8 level priority queues
Port number
802.1p priority
DSCP/IP precedence of IPv4/IPv6 packets
Traffic classification based, strict priority and WRR
Ingress/Egress Rate Limit per port bandwidth control
RingSupports ERPS, and complies with ITU-T G.8032
Recovery time < 450ms
Layer 3 Functions
IP InterfacesMax. 64 VLAN interfaces
Routing TableMax. 32 routing entries
Routing ProtocolsIPv4 hardware static routing
IPv6 hardware static routing
Security Functions
Access Control ListIPv4/IPv6 IP-based ACL/MAC-based ACL
IPv4/IPv6 IP-based ACE/MAC-based ACE
Max. 256 ACL entries
Port SecurityBuilt-in RADIUS client to co-operate with RADIUS server
RADIUS/TACACS+ user access authentication
MAC SecurityIP-MAC port binding
MAC filter
Static MAC address, max. 256 static MAC entries
Enhanced SecurityDHCP Snooping and DHCP Option82
STP BPDU guard, BPDU filtering and BPDU forwarding
DoS attack prevention
ARP inspection
IP source guard
Management Functions
Basic Management InterfacesRS232 to RJ45 Console
Web browser
Telnet
SNMP v1, v2c
Secure Management InterfacesSSHv2, TLS v1.2, SNMP v3
System ManagementFirmware upgrade by HTTP/TFTP protocol through Ethernet network
LLDP protocol
SNTP
PLANET Smart Discovery Utility
PLANET NMS, NMSViewerPro and CloudViewerPro APP
Event ManagementRemote/Local Syslog
System log
SNMP MIBsRFC 1213 MIB-II
RFC 1215 Generic Traps
RFC 1493 Bridge MIB
RFC 2674 Bridge MIB Extensions
RFC 2737 Entity MIB (Version 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 Interface Group MIB
RFC 3635 Ethernet-like MIB
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Standards ComplianceIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000BASE-T(X)
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.3ad Port Trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.1ab LLDP
IEEE 802.3az Energy Efficient Ethernet (EEE)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
ITU-T G.8032 ERPS Ring
Environment
OperatingTemperature: 0 ~ 50 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
StorageTemperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
