Tsentraliseeritud toitejaotus HD IP-seiresüsteemi jaoks

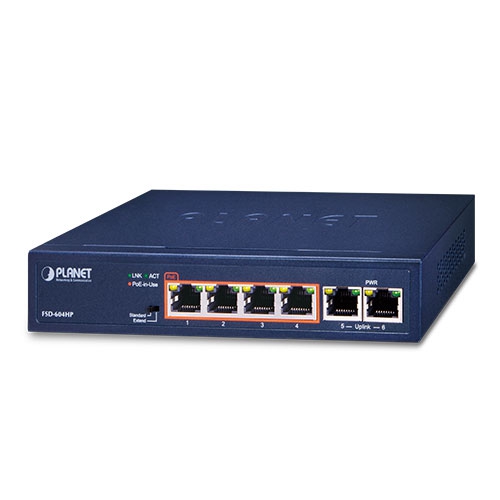

PLANET FSD-604HP lauaarvutilüliti pakub nelja 802.3at PoE+ porti, mis on mõeldud väiksemate kogukuludega väikesemahuliste IP-järelevalvevõrkude toiteks. Kahe 10/100BASE-TX üleslülitusportiga salvestatakse FSD-604HP poolt toidetava 4 PoE IP-kaamera salvestatud HD-videofailid 4-kanalilisse NVR-süsteemi. Selle seiretarkvara teostab põhjalikku turvaseiret ja haldab valvesüsteemi kohalikus LANis või kaugemal asuva saidi kaudu interneti kaudu.
FSD-604HP täiustatud funktsioonid on järgmised:
4-portiline PoE, 60-vattine PoE-eelarve
Kaks 10/100Mbps uplink-porti
Saab pikendusrežiimil pikendada kuni 250 m kaugusele
30-vatine väljundvõimsus kiirusel 10Mbps
Sisemine vahelduvvoolu toide, ventilaatorita disain
Kaks 10/100Mb Uplink-porti
FSD-604HP-l on kaks üleslüliporti 100Mbps ülekandekiirusega, et tagada kiire andme- ja videoülekanne, usaldusväärne kindlus seiresüsteemi ja välisvõrgu ühendamiseks, kus nelja PoE+ porti saab kasutada täies mahus.
Uuenduslik sadamapõhine VLAN-kaitse
FSD-604HP omab „Port-põhist VLAN-kaitset“, kus pordid saab ühe DIP-lüliti abil üksteisest isoleerida. See aitab vältida IP-kaamera multisaate- või ringhäälingutormi üksteise mõjutamist.
Võimsuse ja andmete edastamiseks laiendatud vahemaa
Sisseehitatud kindel DIP-lüliti pakub „Standard“ ja „Extend“ töörežiimi. FSD-604HP töötab tavalise IEEE 802.3at/af PoE-lülitina töörežiimis „Standard“. Töörežiimis „Extend“ töötab FSD-604HP portide kaupa 10Mbps dupleksrežiimis, kuid toetab 30 vati PoE väljundvõimsust kuni 250 meetri kaugusele, ületades Ethernet UTP-kaabli 100 m piirangu. Selle uhiuue funktsiooniga pakub FSD-604HP täiendavat lahendust 802.3at/af PoE-kauguse pikendamiseks, säästes seega Ethernet-kaabli paigaldamise kulusid.
Vastupidav kaitse
FSD-604HP pakub Ethernet ESD-kaitseks ±4KV alalisvoolu kontaktvoolu ja ±6KV alalisvoolu õhuvoolu. Samuti toetab see ±4KV ülepingekindlust, et parandada toote stabiilsust ja kaitsta kasutajate võrke laastavate ESD-rünnakute eest, tagades, et töövoog ei kõigu.
Keskkonnasõbralik, ventilaatorita disain tagab vaikse töö.
FSD-604HP on varustatud lauaarvuti suurusega kompaktse metallkorpusega, mis muudab seadme paigutamise mugavaks. Sellel on ventileeritav konstruktsioon, milles ei ole vaja jahutusventilaatorit, mis muudab selle töö müratuks. Lisaks sellele suudab FSD-604HP töötada usaldusväärselt ja stabiilselt igas keskkonnas, ilma et see mõjutaks selle jõudlust. PoE PD-de kasutuselevõtt koos pideva toiteallikaga on hõlpsasti ja kiiresti teostatav.
Lihtne kaabliühendus
Kuna andmeside ja Power over Ethernet on integreeritud ühte seadmesse, vähendab FSD-604HP kaablivajadust ja kaotab vajaduse elektripistikupesade järele seinal, laes või mis tahes kättesaamatus kohas. Kaabel, mis kannab nii andmeid kui ka toite, võib vähendada paigalduskulusid, lihtsustada paigaldustööd ja kõrvaldada vajaduse elektrikute või pikendusjuhtmete järele. 4 PoE-liidesega FSD-604HP sobib ideaalselt väikeettevõtetele ja töörühmadele, mis muudab PoE-vahendi, sealhulgas traadita juurdepääsupunktide, IP-põhise valvekaamera ja IP-telefonide ning uksetelefoni kasutuselevõtu mis tahes kohtades lihtsamaks, tõhusamaks ja kuluefektiivsemaks.
Hardware Specifications
Network Connector6-port RJ45 for 10/100BASE-TX, auto MDI/MDIX
PoE Inject Port4-port with 802.3af/at PoE injector function (Port-1 to Port-4)
LED DisplaySystem:
Power (Orange)
Per PoE port:
PoE (Orange, Port 1 to Port 4)
LNK/ACT (Green, Port 1 to Port 6)
DIP Switch100m distance in standard mode
250m distance in extend mode (based on the cable category)
Switch ArchitectureStore and Forward switch architecture
MAC Address Table2K MAC address table with auto learning function
Switch Fabric1.2Gbps
Switch Throughput0.89Mpps @64bytes
Maximum Packet Size1536bytes
Flow ControlBack pressure for half duplex. IEEE 802.3x pause frame for full duplex

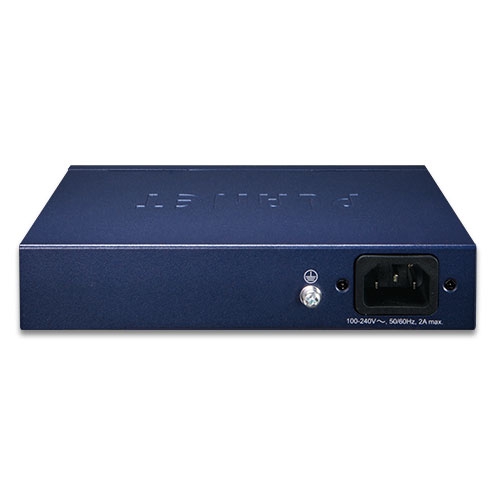

Power RequirementsAC 100~240V, 2A max.
Power ConsumptionMax. 63 watts, 214 BTU
Dimensions (W x D x H)168 x 93 x 32 mm
Weight499g
ESD ProtectionContact discharge of ±4KV DC
Air discharge of ±6KV DC
Surge Immunity±4KV
Power over Ethernet
PoE StandardIEEE 802.3af Power over Ethernet/PSE
IEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply TypeEnd-span
Power Pin Assignment1/2(+), 3/6(-)
PoE Power OutputPer Port 52V DC, 300mA. max. 15.4 watts (IEEE 802.3af)
Per Port 52V DC, 600mA. max. 30 watts (IEEE 802.3at)
PoE Power Budget60 watts
Number of PDs, 7 watts4
Number of PDs, 15.4 watts4
Number of PDs, 30 watts2
Standard Conformance
EMI SafetyCE, FCC
Standard ComplianceIEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3x Flow Control
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
Environment
Operating Environment0 ~ 50 degrees C
Storage Environment-10 ~ 70 degrees C
Operating Humidity5 ~ 95%, relative humidity, non-condensing
Storage Humidity5 ~ 95%, relative humidity, non-condensing
