Paindlik ja laiendatav tsentraliseeritud energiajaotus
PLANET FSD-1008HP pakub kaheksat 10/100TX porti, millel on 30-vattine 802.3at PoE+, kokku 120-vattine PoE-eelarve ja kaks täiendavat uplink-porti, et rahuldada HD IP-seire ja Wi-Fi-süsteemi piisava PoE-võimsuse nõudlust väikesemahulises, kuid suure jõudlusega võrgus. Sama töölaua suurusega ja kompaktse metallkorpusega seade on mugavalt paigutatav ning pakub kiiret ja lihtsat PoE PD-de kasutuselevõtmist koos toiteallikaga.
Ethernet-andmete ülekandekauguse laiendamine
DIP-lüliti pakub töörežiime "Standard", "VLAN" ja "Extend".
- FSD-1008HP töötab tavalise IEEE 802.3at PoE+ lülitina töörežiimis "Standard".
- "VLAN" töörežiimil on portipõhine VLAN-funktsioon, mis aitab vältida IP-kaamera multisaate- või ringhäälingutormi mõjutamist.
- Töörežiimis "Extend" töötab FSD-1008HP portide kaupa 10Mbps duplekskasutuses, kuid toetab 30-vattist PoE-võimsust kuni 250 meetri kaugusele, ületades Ethernet UTP-kaabli 100m piirangu.
Selle uhiuue funktsiooniga pakub FSD-1008HP täiendavat lahendust 802.3at PoE+ kauguse laiendamiseks, säästes seega Ethernet-kaabli paigaldamise kulusid.
Kaks täiendavat Uplink-porti
FSD-1008HP pakub 2 täiendavat 10/100BASE-TX vaskliidest, mis võimaldavad võrguadministraatoritel suurendada oma võrgu ribalaiust, et leevendada liikluskoormust, kui 2 üleslüliporti kasutatakse PoE-võimeliste seadmete, näiteks NVR-i, videostriiminguserveri, NAS-i ja muude seadmete ühendamiseks. Administraatorid saavad hõlpsasti ühendada ja toita PoE-võimelisi seadmeid, olenemata sellest, kui suur on võrgu laiendamine.
Keskkonnasõbralik, ventilaatorita disain vaikse töö tagamiseks
FSD-1008HP on varustatud lauaarvuti suurusega kompaktse metallkorpusega, mis muudab seadme paigutamise mugavaks. Sellel on ventileeritav konstruktsioon, milles ei ole vaja jahutusventilaatorit, mis muudab selle töö müratuks. Lisaks sellele töötab FSD-1008HP usaldusväärselt ja stabiilselt igas keskkonnas.
Toiteallikaga seadme elujõulisuse kontroll
FSD-1008HP võtab kasutusele mitte ainult Power over Ethernet-tehnoloogia, vaid ka automaatse PD-seire ja reaalajas toimuva PoE-staatuse.
PD alive check funktsiooni rakendatakse standard-, VLAN- ja Extend-režiimides. Pärast PoE pordi sisselülitamist hakkab seade tuvastama, kas port edastab andmeid. Kui port ei edasta andmeid ja selle kestus ületab teatava aja, lülitub PoE automaatselt välja ja lülitub seejärel uuesti sisse. Samuti suurendab see oluliselt võrgu töökindlust, kuna PoE-port taastab PD-võimsuse, vähendades seega administraatori halduskoormust.
Lihtne kaabliühendus
Kuna FSD-1008HP on integreeritud andmesidevahetuse ja toiteallikaga üle Etherneti ühte seadmesse, vähendab see kaablivajadust ja kaotab vajaduse spetsiaalsete pistikupesade järele seinal, laes või mõnes kättesaamatus kohas. Kaabel, mis kannab nii andmeid kui ka toite, võib vähendada paigalduskulusid, lihtsustada paigaldustööd ja kõrvaldada vajaduse elektrikute või pikendusjuhtmete järele. 8 PoE-liidesega FSD-1008HP sobib ideaalselt väikeettevõtetele ja töörühmadele, mis muudab PoE-seadme, sealhulgas traadita juurdepääsupunktide, IP-põhise valvekaamera ja IP-telefonide kasutuselevõtu mis tahes kohtades lihtsamaks, tõhusamaks ja kuluefektiivsemaks.
Hardware Specifications
Copper Port10 10/100/BASE-TX MDI/MDIX Ports
PoE Injector Port8-port with 802.3af/at PoE injector function with Port-1 to Port-8
Switch ArchitectureStore-and-Forward
Switch Fabric2Gbps/non-blocking
Switch Throughput@64 bytes1.48Mpps@64 bytes
MAC Address Table1K entries, automatic source address learning and aging
Maximum Frame Size1522 bytes
Flow ControlIEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex
LED IndicatorsSystem
Power (Green)
10/100BASE-TX RJ45 interfaces
10/100Mbps LNK/ACT (Green)
PoE interfaces
PoE-in-Use (Amber)
DIP SwitchSelectable operation mode
Standard
VLAN
Extend
Dimensions (W x D x H)220 x 150 x 43 mm (1U height)
EnclosureMetal
Weight1166 g

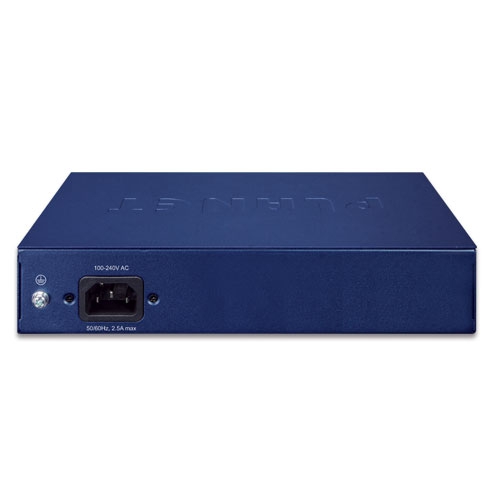

Power RequirementsAC 100~240V, 50/60Hz, 2.5A max.
Power Consumption/DissipationMax. 127 watts/433.3 BTU
Thermal FanFanless
ESD Protection±8KV air gap discharge
±6KV contact discharge
Surge Protection±4KV
Power over Ethernet
PoE StandardIEEE 802.3af Power over Ethernet/PSE
IEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply TypeEnd-span
PoE Power OutputPer port 54V DC, 540mA. max. 30 watts
Power Pin Assignment1/2(+), 3/6(-)
PoE Power Budget120 watts
Max. Number of Class 2 PDs8
Max. Number of Class 3 PDs8
Max. Number of Class 4 PDs4
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Standards ComplianceIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x Flow control and back pressure
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3az Energy Efficient Ethernet (EEE)
Environment
OperatingTemperature: 0 ~ 50 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
StorageTemperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
