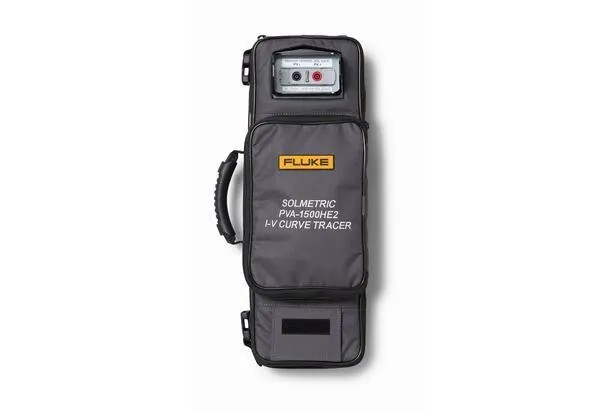

PVA-1500 seeria PV analüsaator, I-V kõverate jälgija
Mõõtke oma päikeseenergia süsteemi jõudlust
PVA-1500 on tipptasemel I-V kõverate jälgija komplekt, mis on mõeldud PV süsteemi jõudluse mõõtmiseks. Selle ülitäpse testimisseadme abil saate usaldusväärselt hinnata päikesemoodulite ja -paneelide seisukorda ja jõudlust, tehes teadlikke otsuseid nende tootlikkuse ja pikaealisuse parandamiseks.
PVA-1500 komplekt pakub mitmeid täiustatud funktsioone, sealhulgas suure läbilaskevõimega I-V kõvera jälgimist, mis annab kiireid ja üksikasjalikke jõudlusandmeid. Selle intuitiivne kasutajaliides võimaldab lihtsat navigeerimist ja reaalajas analüüsi, mis võimaldab potentsiaalsete probleemide kohest tuvastamist. Probleemide varajase tuvastamisega saate maksimeerida oma päikeseenergia tootmist ja minimeerida seisakuid.
Kõikehõlmavad mõõtmised ja tõhus analüüs
PV paneelide kasutuselevõtuks, käitamiseks, hoolduseks ja vigade leidmiseks on I-V kõvera testimine kõige täielikum päikesemooduli jõudluse mõõtmise meetod. Kõvera andmekogumite kiire analüüs aitab tuvastada hälbeid ja salvestatud andmed toimivad alusena tulevaste jõudluse päringute jaoks.
Täpne I-V kõvera jälgimine
PVA mõõdab PV stringi või mooduli I-V (vool versus pinge) kõverat, kasutades mahtuvuskoormust. Mõõtmine toimub tavaliselt stringi tasandil, ühendades otse stringiga või kombineerimiskastiga, kasutades kaitsmeid, et valida testitav string. I-V kõvera punktide arvu saab valida 100 või 500. Lisaks genereerib PVA P-V (võimsus versus pinge) kõvera, Isc, Voc, Imp, Vmp, Pmax, täitmisteguri ja jõudlusteguri (mõõdetud ja oodatava maksimaalse võimsuse suhe).
Aega säästev liides
Kasutades tahvelarvutit või sülearvutit (ainult Windows) kasutajaliidesena, saate teha rohkem teste tunnis ja kuvada andmeid mitmes kergesti loetavas formaadis. Salvestage mõõtmised, puudutades oma kohandatud massiivi puud mõõdetava haru juures. Tarkvara arvutab automaatselt eeldatava I-V kõvera ja kuvab jõudlusteguri.
Kõrgtasemelised PV-testimise võimalused

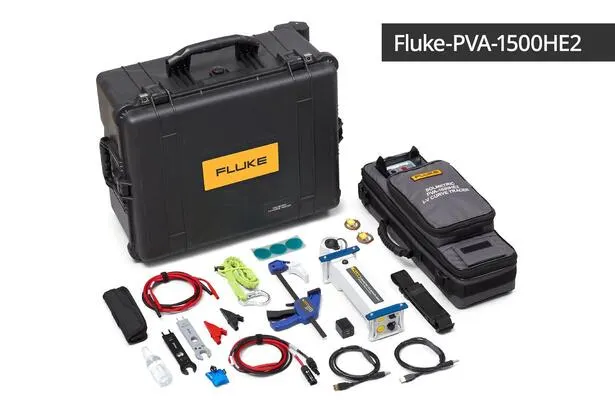

Kõrge efektiivsusega moodulite täpne mõõtmine kuni 30 A: Kõrge efektiivsusega moodulid (>19% mooduli efektiivsus) omavad suurt mahtuvust, mis võib osutuda väljakutseks mõnedele I-V kõverate jälgijatele, kes ei pruugi neid mõõta. PVA-1500HE2 on spetsiaalselt loodud mõõtma kõiki stringitüüpe, isegi neid, millel on kõrge efektiivsusega moodulid, kuni 30 A. Kiire jõudlus kõrgel temperatuuril: PVA-1500HE2 töötab kiire 9-sekundilise pühkimisvahega (Voc < 1350 V). Selle tulemusena on võimalik mõõta 3,5 MW tunnis, isegi kõrgel temperatuuril, kus standardkõverate jälgijad sageli ülekuumenemise tõttu rikkeid annavad.
SolSensor™ traadita PV-referentsandur
SolSensor™ edastab PV-mudelile andmed kiirgustiheduse, mooduli temperatuuri ja paneeli kaldenurga kohta. Mudel kasutab seda teavet, et ennustada I-V kõvera kuju nendes töötingimustes ja teisendada mõõdetud kõver standardseks katsetingimuseks. SolSensor™ kinnitub mooduli raami külge, suunates kiirgussensor automaatselt paneeli tasapinnale.
SolSensor™-i räni fotodioodanduri spektraalne vastuvõtt on korrigeeritud vastavalt testitavale PV-tehnoloogiale. Erilised tegurid on ette nähtud mitme- ja monokristalliliste rakkude ning kaadmiumtelluriidi (CdTe) ja muude õhukese kile tehnoloogiate jaoks. Andur on temperatuurikompenseeritud ja iga seadme nurkvastus on kalibreeritud pöörlemise ja kõrguse jaoks. Selle tulemusena on SolSensor™ täpne laias tehnoloogia-, taevatingimuste ja päikesekallete vahemikus, võimaldades I-V kõvera mõõtmisi varem ja hiljem päeva jooksul.
SolSensor™ pakub kahte välist termopaari sisendit mooduli tagakülje temperatuuri mõõtmiseks. Efektiivset raku temperatuuri saab arvutada ka otse mõõdetud I-V kõverast vastavalt standardile IEC 60904-5. PVA SmartTemp™ funktsioon ühendab valikuliselt need kaks meetodit parima täpsuse saavutamiseks.
PVA ja SolSensor™ suhtlevad teie arvutiga traadita WiFi kaudu, mille nähtavusulatus on 100 m. See tähendab, et jalge all pole juhtmeid, seadistamine on kiire, stringide veaotsingul on võimalik ringi liikuda ja ühe SolSensor™ seadistusega on võimalik mõõta mitut kombineerimiskasti.
Muutke PVA andmed olulisteks järeldusteks, visualiseeringuteks ja kohandatavateks aruanneteks
Koguge andmeid välitingimustes PVA rakendusega ja valideerige tulemused andmete analüüsi tööriistaga (DAT), mis on Microsoft Excel™-põhine lahendus, mis lihtsustab PVA I-V kõvera andmete analüüsi. See esitab analüüsi tulemused mitmes formaadis. See koondab olulised PV parameetrid stringide tabelisse, märgistab mittevastavad stringid ja annab statistilise ülevaate kogu massiivist. Lisaks kombineerib see visuaalselt stringide I-V kõverad kombineerimiskasti tasandil, pakkudes selget ülevaadet järjepidevusest ja tuvastades ebatüüpilised stringid. Tööriist genereerib ka histogramme PV parameetrite kohta kogu stringide populatsioonis ja need andmed saab lisada kohandatavasse aruandesse, mis eksporditakse PDF-failina. Andmete analüüsi tööriista (DAT) saab tasuta alla laadida ja kasutada koos mis tahes PVA-ga. Toetatud keeled: inglise, prantsuse, hispaania, saksa, itaalia, traditsiooniline hiina, lihtsustatud hiina ja Brasiilia portugali keel.
PVA-1500 Series PV Analyzer, I-V Curve Tracer
PVA-1500 Specifications
PVA-1500T2PVA-1500HE2
Voltage Range (Voc)20 to 1500V DC
Maximum Current Range (Isc)
Module Efficiency <19%0 to 30A DC
Module Efficiency ≥19%0 to 10A DC0 to 30A DC
Voltage Accuracy (0 °C to 45 °C)±(0.5% ±0.25V)
Current Accuracy (0 °C to 45 °C)±(0.5% ±0.04A)
Power Accuracy (0 °C to 45 °C)±(1.7 % + 1.0 W) (current ≥3 A, module efficiency <19 %)
Voltage Resolution25 mV
Current Resolution2 mA
Measurement Throughput
Sweep-to-sweep delay (@VOC ≤ 1350V)<9 seconds
Max number of I-V sweeps per hour (@VOC ≤ 1350V)400 sweeps/hr
Max megawatts measured per hour3.5 MW/hr
Thermal Capacity
# sweeps at 18 s sweep-to-sweep delayunlimited (25 °C, 77 °F ambient)
550 (45 °C, 113 °F ambient)
# sweeps at 9s sweep-to-sweep delayunlimited (25 °C, 77 °F ambient)
330 (45 °C, 113 °F ambient)
I-V Trace Points100 or 500 (selectable)
I-V Sweep Duration0.05 to 2 seconds (typically 0.2 seconds for PV strings)
Operating Temperature Range0 °C to 45 °C, 32 °F to 113 °F
Storage Temperature Range-20 °C to 65 °C, -4 °F to 149 °F
Operating Humidity<90 % RH, non-condensing. Avoid exposing a cold instrument to warm and humid air as condensation will result. Store the instrument in the same conditions in which the instrument will be used.
Altitude2000 m max
Battery Charging Time6 hr
Battery Run TimeApprox. 8 hrApprox. 7 hr
Safety and RegulatoryCAT III 1500V
IEC 61010-1: Pollution Degree 2
Warning FeaturesOver-voltage, over-current, over-temperature, reverse
polarity
PV ConnectorStaubli MC4-EVO2Banana Jacks
Charging/Charged LEDYes
In-the-field firmware update-readyYes
Interface to Tablet/LaptopWi-Fi interface between user tablet or laptop, I-V unit and
SolSensor™
Weight6.6 kg, 14.55 lb7.3 kg, 16.09 lb
Height43.2 cm, 1.41 ft (including test lead and strain reliefs)53.3 cm, 1.74 ft
Width21.6 cm, 8.50 in
Depth15.2 cm, 5.98 in
PVA-1500 Test Lead and Clip Specifications
Voltage Range0 to 1500V DC
Current Range0 to 30A DC
Temperature0 °C to 45 °C, 32 °F to 113 °F
HumidityMaximum relative humidity of 80% for temperatures up to 31 °C (87.8 °F) decreasing linearly to 50% relative humidity at 40 °C (104 °F)
Pollution Degree2
Altitude2000 m, 6561 ft maximum
Lead Length152 cm, 59.84 in
Lead ColorsPositive=red, negative=black
Manufacturer (Test Leads and Alligator Clips)Staubli
Note: Use only test leads and clips provided by Fluke for the PVA-1500.
SolSensor™ Specifications
Irradiance
Sensor TypeSilicon photodiode with corrections for temperature, spectral, and angular effects
Measurement Range100 W/m² to 1500 W/m²
Accuracy±2 % when used to predict the performance of well characterized poly- and monocrystalline PV modules with direct irradiance >600W/m²
Resolution1 W/m²
Measurement IntervalTypically, 3.5 s
Temperature
Sensor TypeType K thermocouple, two inputs
Measurement Range0 °C to 100 °C, 32 °F to 212 °F
Accuracy±2 °C, 35.6 °F (not including limits of error of thermocouple)
Resolution0.1 °C, 32.18 °F
Measurement IntervalTypically, 3.5 s
Tilt
Sensor TypeElectronic
Measurement Range0 to 90° from horizontal
Accuracy±2° typical (0 to 45°)
General
Measurement Cynchronization with I-V CurveTypically, <1 s
Wireless Range (open line of sight)100 m, 328 ft
Operating Temperature Range0 ºC to 45 ºC, 32 ºF to 113 ºF
Storage Temperature Range-20 ºC to 65 ºC, -4 ºF to 149 ºF
Operating Humidity<90% RH, non-condensing. Avoid exposing a cold instrument to warm and humid air as condensation will result. Store the instrument in the same conditions in which the instrument will be used.
Battery Charging Time6 hr
Battery Run Time>16 hr typical use
