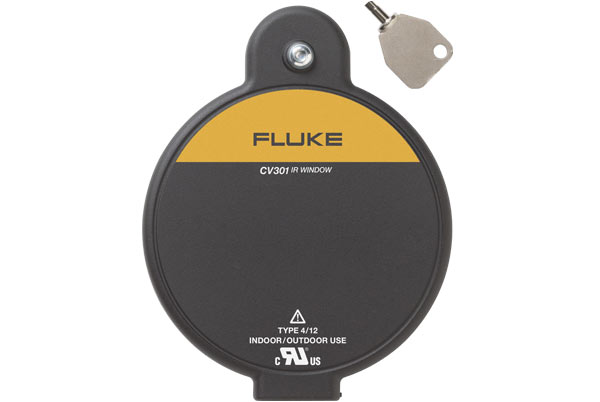

Fluke CV301 ClirVu® 75 mm (3 tolli) infrapunaaken
Ettevõtte suurim investeering ei ole paneeli ukse taga olevad seadmed; esmatähtis on pakkuda ülimat kaitset elektrikele, inseneridele ja inspektoritele, kes iga päev oma tööd tehes riskivad oma eluga.
ClirVu® kate - eksklusiivne Fluke'i infrapunaakende puhul - tihendab optika enne kokkupanekut, et kaitsta niiskuse lagunemise eest, mistõttu sobib see ideaalselt väga kuuma ja väga külma keskkonna jaoks.
Iga Fluke'i infrapunaaken tarnitakse koos identifitseerimisplaadiga, mis võimaldab unikaalset nummerdamist kohapeal, mis võimaldab kiiret asukoha kinnitamist ja kiiremat remonti.
Kui te ei vaja turvavõti juurdepääsu võimalust, vaadake CV300 IR-akent .
CV-seeria infrapunaaknad on saadaval ka 50 mm (2 tolli) ja 95 mm (4 tolli) suuruses.
General Specifications
Size75 mm (3 in)
Voltage rangeAny
NEMA environment typeType 4/12 (indoor/outdoor)
AutoGround™Yes
ClirVu® opticYes
Operating temperature-40°C to +232°C (-40° F to +450°F) and +260°C (500°F) intermittent
Compatible with all Fluke camerasYes
Jam nut locking systemYes
Cover and fastener permanently attachedYes
Single-hole installYes
Hand turn and security key door latch optionsYes
Visual inspection and fusion capableYes
Short/Mid/Long-wave IR and UV capableYes
Ratings and Testing
Arc-tested (IEEE C37.20.7)63 kA for 30 cycles @ 60 Hz at KEMA
CSA C22.2 No.Yes
CSA type ratingType 4
IP ratingIP67 at TUV
Lloyds registerUp to 11 kV marine switchgear, indoor or outdoor (offshore only)
Vibration ratingIEC60068-2-6 at TUV
Humidity ratingIEC60068-2-3 at TUV
Install
Actual mounting hole diameter required89.89 mm (3.539 in)
Greenlee® punch kit = punch/die739BB = 1431AV/1432AV
Recommended max panel thickness10 gage
Overall window height141.5 mm (5.57 in)
Overall window width111.5 mm (4.39 in)
Overall window thickness16.2 mm (0.64 in)
Door latchSecurity Key
Optics
Optic insert diameter75 mm (2.96 in)
Viewing aperture diameter67.95 mm (2.675 in)
Viewing aperture area3626 mm2 (5.62 in2)
Thickness2 mm (0.08 in)
Other
WarrantyLifetime replacement against manufacturing defects
