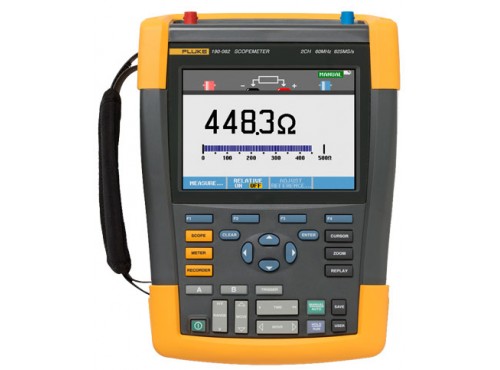

Fluke 190-062 - 20 aastat ScopeMeter® testimisvahendite uuendusi
Fluke ScopeMeter® 190-062 on esimene kahe kanaliga kaasaskantav CAT III 1000 V / CAT IV 600 V turvamõõtur, mis ühendab endas enneolematu jõudluse, vastupidavuse ja kaasaskantavuse 60 MHz ribalaiusega ja reaalajas kuni 625 MS/s ja 200 ps eraldusvõimega proovivõtu kiirusega, et jäädvustada müra ja muid häireid. Sellel mudelil on sügav mälu kuni 10 000 proovi kanali kohta; seega saate uurida väga väikeseid lainekuju osi üksikasjalikult ning see on IP-51 klassifikatsiooniga, et taluda tolmu, tilkumist, niiskust ja suuri temperatuurivahetusi. Fluke ScopeMeter® testimisvahendid on käeshoitavad akutoitega, mis on loodud vastavalt välitööde spetsialistide nõudmistele.
Näete rohkem, parandate rohkem kahe kanaliga CAT IV klassifikatsiooniga Fluke ScopeMeter®.
Fluke ScopeMeter® 190-062 ühendab endas kõrgeimad ohutusklassid ja vastupidava kaasaskantavuse ning pingiostsilloskoobi suure jõudluse. Need vastupidavad ScopeMeter® testimisvahendid on mõeldud tehase hooldusinseneridele ja tehnikutele, kes kasutavad neid karmides, määrdunud ja ohtlikes tööstustingimustes, et testida kõike alates mikroelektroonikast kuni jõuelektroonika rakendusteni.
190-062 ScopeMeter® on üks testimisvahend, mille poole te pöördute, et lahendada peaaegu iga tõrkeotsingu ülesannet. Nende hulka kuuluvad multimeeter, TrendPlot™ ja ScopeRecord™ rullpaberita salvestusreiimid ning Connect-and-View™ vallandamisega käed-vabad töö ja palju muud:
Kaks elektriliselt isoleeritud sisendit
CAT III 1000 V / CAT IV 600 V ohutusklassifikatsiooniga
60 MHz ribalaiusega mudel
625 MS/s
Sügav mälu: 10 000 proovi ühe kanali lainekuju jäädvustamine, et saaksite üksikasjadesse süveneda
Spetsiaalne 5000-kohaline digitaalne multimeeter 2-kanalilistes mudelites
Connect-and-View pidev automaatne triger, ühekordne pildistamine, impulsside laius ja video trigerdamine
ScopeRecord rullreiim, lainekuju proovide andmete jäädvustamine kuni 48 tunni jooksul
TrendPlot, mõõtmisnäitude trend kuni 22 päeva jooksul
Täiustatud automaatsed mõõtmised, võimsus (Vpwm, VA, W, PF) ja aeg (mAs, V/s, w/s)
IP-51 klassifikatsiooniga tolmu- ja tilgakindlus, et taluda karmi keskkonda
Eraldatud USB-portid mäluseadmete ja arvuti ühenduvuse jaoks
Li-ioon aku pikema tööaja tagamiseks
Kuni 4 tundi (BP290 standardvarustuses) või kuni 8 tundi koos lisavarustusega BP291.
Laadige varuakut lisavarustusena saadava välise akulaadija EBC290 abil.
Lihtsalt ligipääsetav aku luuk, et akusid oleks lihtne vahetada
Käepärane pesa, et siduda ja lukustada ostsilloskoop järelevalveta, kasutades standardset Kensington® lukku
| Specifications |
|
Bandwidth |
60 MHz |
|
Number of channels |
60 MHz: 2 channels |
|
Real-time sample rate |
625 MS/s |
|
Inputs |
2 scope plus DMM input |
|
Independently floating isolated inputs |
Up to 1000 V CAT III/600 V CAT IV between inputs, references and ground |
|
Timebase range |
10 ns - 2 min/div |
|
Input sensitivity |
2 mV-100 V/div |
|
Trigger types |
Connect-and-View™, Free Run, Single Shot, Edge, Delay, Dual Slope, Video, Video Line, Selectable pulse width, N-Cycle |
|
Trigger source |
Any scope input channel, or external via DMM input |
|
Glitch capture |
8 ns |
|
Scope measurements |
Cursor: 7 |
|
Automatic: 30 |
|
Maximum record length |
ScopeRecord mode: 30,000 pts |
|
Scope mode: 10,000 pts per input |
|
Persistence |
Digital persistence giving analog oscilloscope-like waveform decay |
|
Waveform compare |
Waveform reference with automatic Pass/Fail testing |
DMM Specification
|
|
Meter inputs (also used as External Trigger Input for the Oscilloscope Mode) |
4 mm banana inputs, fully isolated from scope inputs and from scope ground |
|
Maximum resolution |
5000 counts |
|
Measurements |
VDC, VAC rms, VAC + DC rms, Resistance, Continuity, Diode Test, Current (through clamp or shunt), Temperature °C or °F (using optional converter) |
|
Memory |
2 Channel |
|
Screen + Setup: 30 |
|
Recording: 10 |
|
Display |
153 mm full color LCD with fast update rate |
Environmental Specifications
|
|
Operating temperature |
0°C to 40°C Including Batteries |
|
0°C to 50°C Excluding Batteries |
|
Storage temperature |
-20°C to +60°C |
|
Operating altitude |
Up to 2,000 m (6666 ft) for CAT IV 600 V, CAT III 1000 V |
|
Up to 3,000 m (10,000 ft) for CAT III 600 V, CAT II 1000 V |
Safety Specifications
|
|
Electrical safety |
1,000 V CAT III/600 V CAT IV (EN61010-1) |
Mechanical and General Specifications
|
|
Size |
270 x 190 x 70 mm |
|
Weight |
2.2 kg |
|
Warranty |
3-years on main instrument, 1-year on accessories |
|
Li-Ion battery |
BP290 2400 mAh Li-ion battery up to 4 hours included standard |
Included Accessories
|
|
VPS410 Voltage Probe Sets (one red, one blue) |
|
TL175 TwistGuard™ safety designed Test Lead Set (red and black) |
|
BC190 Battery Charger/mains Adapter |
|
BP290 2400 mAh Li-ion Battery |
|
Handstrap (affixed to instrument) |
|
Hangstrap |
|
Multi-Language User Manuals on CD-Rom |
|
FlukeView ScopeMeter® demo package (restricted functionality) |
|
USB Interface Cable |
| Warranty |
Three years on main instrument, one year on accessories |
