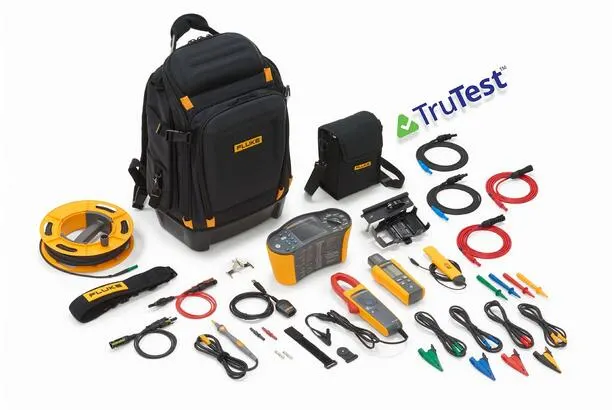

SMFT-1000 Solar Tools Pro Kit: Fluke multifunktsionaalne PV-tester, I-V kõverajälgija koos TruTest™ tarkvara ja päikeseenergia PV-juhtmetega
PV-spetsialistidele mõeldud SMFT-1000 päikeseenergia tööriistakomplekt pakub täielikku lahendust PV-paigalduse, kasutuselevõtu, kontrolli ja hoolduse testimiseks, mis vastab standardile IEC 62446-1. Fluke'i TruTest™ tarkvara abil saab päikeseenergiajaama paigaldamise ja kasutuselevõtu testimise mõõtmisandmeid hõlpsasti importida, organiseerida ja analüüsida, et koostada aruandeid ilma, et oleks vaja kaasa võtta sülearvutit.
Kategooria 1 – IEC 62446-1 täielik ohutustestimine
- Kaitsetakistus maa (Rpe)
- Pinge avatud vooluahelas (Voc)
- Lühisvool (Isc)
- Isoleerimistakistus (Rins)
- Polaarsus
Kategooria 2 – IEC 62446-1 süsteemi jõudluse testimine
I-V kõvera lugemise ajal välitingimustes kuvab SMFT-1000 kõvera, kui see laaditakse testandmetesse, võrreldes tootja poolt määratletud mooduli spetsifikatsioonidega. See võimaldab mõõtmisi kohe kinnitada ilma sülearvuti või tahvelarvutita. Tehke I-V kõvera test uute installatsioonide puhul, et kinnitada, et need töötavad vastavalt kohapealsetele spetsifikatsioonidele, või et testida, kas olemasolevad moodulid või ahelad töötavad oodatud jõudlusega.
- I-V kõvera jälgimine ja tarkvara analüüs TruTestiga
- Kiirgus, temperatuur, kaldenurk, ilmakaar
Traadita kiirgusmõõtur
Täpsete I-V kõvera mõõtmiste tegemiseks on vaja reaalajas kiirguse ja temperatuuri andmeid. SMFT-1000 päikesepaneelide tööriistakomplekt sisaldab IRR2-BT kiirguse mõõturit, mis ühendub traadita SMFT-1000-ga, et edastada andmeid reaalajas, pakkudes võimalikult täpseid I-V kõvera mõõtmisi. Kui traadita ühendus mingil põhjusel katkeb, jätkab IRR2-BT andmete salvestamist kuni 17 tundi, mis hiljem saab sobitada SMFT-1000-ga tehtud testidega.
TruTest™ Advanced Solar Software: kulutage vähem aega testitulemuste töötlemisele ja aruannete koostamisele
Kiire ja usaldusväärse TruTest™ tarkvaraga saate katta kõik oma sertifitseerimis- ja dokumenteerimisvajadused. TruTest™ integreerib päikeseenergia varade haldamise, andmete salvestamise ja aruandluse ühele platvormile. Olgu tegemist paneelide efektiivsuse analüüsimisega I-V kõverate abil või süsteemi ohutuse testimisega vastavalt IEC 62446-1 standardile, on õige andmehaldus kriitilise tähtsusega, et koostada klientidele arusaadavaid aruandeid. TruTest™ tarkvara võimaldab teil kiiresti ja lihtsalt importida mõõtmistulemused otse oma päikeseenergia multifunktsionaalsest testijast arvutisse, korraldada ja analüüsida andmeid, võrrelda üksikute varade andmeid varem imporditud mõõtmistulemustega ning koostada terviklik ja visuaalne kliendi aruanne.
- Hõlpsasti hallata päikesepaneelide paigaldamise ja kasutuselevõtu katsetamise mõõtmistulemusi
- Kiiresti luua IEC 62446-1 ja muude direktiivide nõuetele vastavaid inspekteerimisi ja aruandeid
- I-V kõvera analüüs lihtsa läbinud/mitteläbinud visuaaliga; vaadata I-V kõvera muutusi mitme kohapealse külastuse jooksul
- Võrrelda kohapealseid andmeid eelmiste kohapealsete andmetega, et näha muutusi aja jooksul
SMFT-1000 Solar Tools Pro Kit: Fluke Multifunction PV Tester, I-V Curve Tracer with TruTest™ Software and Solar PV Leads
Fluke SMFT-1000 Multifunction PV Analyzer
Protective conductor resistance (RLo)
Display rangeMeasuring rangeResolutionAccuracy
0.00 Ω - 19.99 Ω0.20 Ω - 19.99 Ω0.01 Ω± (2 % + 2 Digit)
20.0 Ω- 199.9 Ω20.0 Ω - 199.9 Ω0.1 Ω± (2 % + 2 Digit)
200 Ω - 2000 Ω200 Ω - 2000 Ω1 Ω± (5 % + 2 Digit)
Test current≥ 200 mA (≤ 2Ω + Rcomp)
Test voltage4 V DC … 10 V DC
Polarity reversingYes
Test lead zero (Rcomp)Up to 3 Ω
PV module/PV string, open-circuit voltage (Voc)
Display rangeMeasuring rangeResolutionAccuracy
0.0 V - 99.9 V5.0 V - 99.9 V0.1 V± (0.5 % + 2 Digit)
100 V - 1000 V100 V - 1000 V1 V± (0.5 % + 2 Digit)
Polarity testYes
PV module/PV string, short-circuit current (Is/c)
Display rangeMeasuring rangeResolutionAccuracy
0.0 A - 20.0 A0.2 A - 20.0 A0.1 A± (1 % + 2 Digit)
Insulation resistance (RINS)
Display rangeMeasuring rangeResolutionAccuracy
0.00 MΩ - 99.99 MΩ0.20 MΩ - 99.99 MΩ0.01 MΩ± (5 % + 5 Digit)
100.0 MΩ - 199.9 MΩ100.0 MΩ - 199.9 MΩ0.1 MΩ± (10 % + 5 Digit)
200 MΩ - 999 MΩ200 MΩ - 999 MΩ1 MΩ± (20 % + 5 Digit)
Measuring rangeResolutionAccuracy
Test voltage @ no load50 V / 100 V / 250 V up to 199.9 MΩ
500 V / 1000 V up to 999 MΩ1 V0 % to + 20 %
Test voltage @ ≥ 1 mA250 V @ 250 kΩ
500 V @ 500 kΩ
1000 V @ 1 MΩ1 V0 % to + 10 %
Testing currentMin. 1 mA (@ 250 kΩ / 500 kΩ / 1 MΩ)
Max. 1.5 mA (short circuit)
Blocking diode checking (Vbd)
Display rangeMeasuring rangeResolutionAccuracy
0.00 V DC - 6.00 V DC0.50 V DC - 6.00 V DC0.01 V DC± (5 % + 10 Digit)
Surge protection device (SPD)
Display rangeMeasuring rangeResolutionAccuracy
0 V DC - 1000 V DC50 V DC - 1000 V DC1 V DC± (10 % + 5 Digit)
AC/DC voltage measurement via 4 mm test sockets
Display rangeMeasuring rangeResolutionAccuracy
0.0 V AC - 99.9 V AC5.0 V AC - 99.9 V AC0.1 V± (2.5 % + 2 Digit)
100 V AC - 700 V AC100 V AC - 700 V AC1 V± (2.5 % + 2 Digit)
0.0 V DC - 99.9 V DC5.0 V DC - 99.9 V DC0.1 V± (2.5 % + 2 Digit)
100 V DC - 1000 V DC100 V DC - 1000 V DC1 V± (2.5 % + 2 Digit)
Detection AC/DCYes (Automatic)
+ / - polarity checkYes
AC/DC current with i100 clamp
Display rangeMeasuring rangeResolutionAccuracy (DC, AC 50 Hz/60 Hz)
0.0 A DC – 100 A DC1.0 A DC – 100 A DC0.1 A± (5 % + 2 Digit) *
0.0 A AC – 100 A AC TRMS1.0 A AC – 100 A AC TRMS0.1 A± (5 % + 2 Digit) *
* i100 clamp tolerances not inclusive
i100 Clamp Tolerances
Display rangeMeasuring rangeOutput signalAccuracy (DC, AC 50 Hz/60 Hz)
N/A1 A - 100 A DC or AC < 1 kHz10 mV/A AC/DC± (1.5 % + 0.1 A)
AC/DC Power measurement (with i100 clamp)
Display rangeMeasuring rangeResolutionAccuracy (DC, AC 50 Hz/60 Hz)
0.0 V AC - 700 V AC
0.0 V DC - 1000 V DC5.0 V AC - 700 V AC
5.0 V DC - 1000 V DC0.1 V± (2.5 % + 2 Digit)
0 A AC/DC - 100 A AC/DC1 A AC/DC- 100 A AC/DC0.1 A± (6.5 % + 3 Digit)
0 kW/kVA – 100 kW/kVA5 kW/kVA – 100 kW/kVA1 kW/kVA± (10 % + 4 Digit)
General Specifications
SMFT-1000 size10 cm x 25.0 cm x 12.5 cm (3.8 in x 9.8 in x 4.9 in)
SMFT-1000 weight1.4 kg (3.09 lb)
Battery6 AA IEC LR6
Operating temperature0 °C to 50 °C (32 °F to 122 °F)
Storage temperature-30 °C to 60 °C (-22 °F to 140 °F) batteries removed
Operating altitudeup to 2000 m
Storage altitudeup to 2000 m
Safety
SMFT-1000 PV AnalyzerIEC 61010-1 Pollution Degree 2
IEC 61010-2-034 CAT III 1000 V dc, CAT III 700 V AC
i100 Current ClampIEC 61010-2-032, Type D (for insulated conductors), 1000 V
AccessoriesIEC 61010-031
TL1000-MC4CAT III 1500 V, 20 A
TP1000 Remote Probe (with cap)CAT IV 600 V, CAT III 1000 V, 10 A
TP1000 Remote Probe (without cap)CAT II 1000 V, 10 A
TL1000 Test LeadsCAT III 1000 V, 10 A
TL1000/30M Test LeadsCAT III 1000 V, CAT IV 600 V,
5 A (on reel) 10 A (fully extended)
TP74 Test Probes (with cap)CAT III 1000 V, 10 A
TP74 Test Probes (without cap)CAT II 1000 V, 10 A
AC285 Alligator ClipCAT III 1000 V, 10 A
PerformanceIEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10
Electromagnetic Compatibility (EMC)
InternationalIEC 61326-1: Portable Electromagnetic Environment, CISPR 11: Group 1, Class A
Group 1: Equipment has intentionally generated and/or uses conductively-coupled radio frequency
energy that is necessary for the internal function of the equipment itself.
Class A: Equipment is suitable for use in all establishments other than domestic and those directly connected to a low-voltage power supply network that supplies buildings used for domestic purposes. There may be potential difficulties in ensuring electromagnetic compatibility in other
environments due to conducted and radiated disturbances.
Caution: This equipment is not intended for use in residential environments and may not provide
adequate protection to radio reception in such environments.
Wireless Radio Module
Frequency Range2.402 GHz to 2.480 GHz
Output Power8 dBm
Accurately measures modules with an efficiency of up to approximately 19%.
