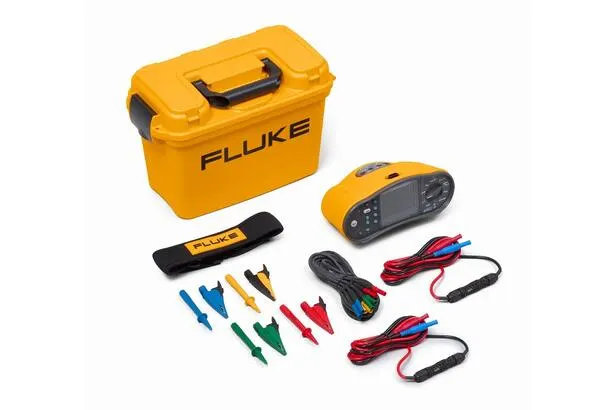

Fluke SMFT-1000/LITE päikesepaneelide multifunktsionaalne testikomplekt
Tõstke oma ohutusstandardeid
Fluke SMFT-1000/LITE päikesepaneelide multifunktsionaalne testikomplekt on loodud päikesepaneelide paigaldajate vajaduste rahuldamiseks, kes otsivad professionaalset seadet, mis tagab ohutuse ja vastavuse IEC 62446-1 1. kategooria standarditele päikesepaneelide paigaldamisel. CAT III 1000 V klassiga (IEC 61010-2) ja selge pingepiirangu ületamise hoiatusega tagab see päikeseenergia komplekt teie ja teie töökaaslaste ohutuse töökohal.
Kiire, automaatne ja täpne kohustuslik ohutuse kontroll
„Keep the Leads” süsteemi ja automaatse testimise funktsiooni abil tagab SMFT-1000 kiire ja täpse testimise, säästes aega ja raha päikesepaneelide paigaldamisel ning tagades ohutuse ja vastavuse IEC 62446-1 1. kategooria standarditele.
PV-süsteemi jõudluse testimine
Mõõdke päikesepaneeli väljundvõimsust, et luua I-V kõver, mis näitab maksimaalset väljundvõimsust vähem kui 45 sekundiga. Analüüsige kõverat, et tuvastada jõudlusprobleeme ja teostada funktsionaalsed testid. SMFT-1000 võimaldab võrrelda kohapeal saadud I-V kõvera tulemusi tootja spetsifikatsioonidega, tagades paneeli tõhusa töö. Lisaks on SMFT-1000-ga saadaval Fluke TruTest™ Solar Database App, mis sisaldab üle 120 000 erineva PV-paneeli spetsifikatsioone, mida saab laadida SMFT-1000-sse (saadaval Google Play Store'is).
Intuitiivne kasutajaliides
Kõrglahutusega värviline ekraan ja värvikoodiga sisendid ja testijuhid võimaldavad SMFT-1000 kasutajatel testida kindlalt ja ohutult. Analüsaator sisaldab ka visuaalse kontrolli funktsiooni, mis võimaldab hõlpsasti täita PV-süsteemi IEC-nõudeid.
Kõikehõlmav aruandlus
TruTest™ Solar Data Management Software lihtsustab päikeseenergia testimist ja aruandlust. Halda andmeid, vii läbi I-V kõvera analüüs ja loo nõuetele vastavad aruanded kiiresti ja hõlpsasti.
Fluke SMFT-1000/LITE Solar Multifunction Tester Kit
Protective conductor resistance (Rlo)
Display rangeMeasuring rangeResolutionAccuracy
0.00 Ω - 19.99 Ω0.20 Ω - 19.99 Ω0.01 Ω± (2 % + 2 Digit)
20.0 Ω- 199.9 Ω20.0 Ω - 199.9 Ω0.1 Ω± (2 % + 2 Digit)
200 Ω - 2000 Ω200 Ω - 2000 Ω1 Ω± (5 % + 2 Digit)
Test current≥ 200 mA (≤ 2Ω + Rcomp)
Test voltage4 V DC … 10 V DC
Polarity reversingYes
Test lead zero (Rcomp)Up to 3 Ω
PV module/PV string, open-circuit voltage (Voc)
Display rangeMeasuring rangeResolutionAccuracy
0.0 V - 99.9 V5.0 V - 99.9 V0.1 V± (0.5 % + 2 Digit)
100 V - 1000 V100 V - 1000 V1 V
Polarity testYes
PV module/PV string, short-circuit current (Is/c)
Display rangeMeasuring rangeResolutionAccuracy
0.0 A - 20.0 A0.2 A - 20.0 A0.1 A± (1 % + 2 Digit)
Insulation resistance (RINS)
Display rangeMeasuring rangeResolutionAccuracy
0.00 MΩ - 99.99 MΩ0.20 MΩ - 99.99 MΩ0.01 MΩ± (5 % + 5 Digit)
100.0 MΩ - 199.99 MΩ100.0 MΩ - 199.99 MΩ0.1 MΩ± (10 % + 5 Digit)
200 MΩ - 999 MΩ200 MΩ - 999 MΩ1 MΩ± (20 % + 10 Digit)
Measuring rangeResolutionAccuracy
Test voltage @ no load50 V / 100 V / 250 V up to 199.9 MΩ1 V0 % to + 25 %
Testing currentMin. 1 mA (@ 250 kΩ / 500 kΩ / 1 MΩ)
Blocking diode checking (Vbd)
Display rangeMeasuring rangeResolutionAccuracy
0.00 V DC - 6.00 V DC0.50 V DC - 6.00 V DC0.01 V DC± (5 % + 10 Digit)
Overvoltage protective devices (BV)
Display rangeMeasuring rangeResolutionAccuracy
0 V DC - 1000 V DC50 V DC - 1000 V DC1 V DC± (10 % + 5 Digit)
AC/DC voltage measurement via 4 mm test sockets
Display rangeMeasuring rangeResolutionAccuracy
0.0 V AC - 99.9 V AC5.0 VAC - 99.9 V AC0.1 V± (2.5 % + 2 Digit)
100 V AC - 700 V AC100 V AC - 700 V AC1 V
0.0 V DC - 99.9 V DC5.0 V DC - 99.9 V DC0.1 V
100 V DC - 1000 V DC100 V DC - 1000 V DC1 V
Detection AC/DCYes (Automatic)
'+ / - polarity checkYes
General Specifications
SMFT-1000 size10 cm x 25.0 cm x 12.5 cm
SMFT-1000 weight1.4 kg
Battery6 AA IEC LR6
Operating temperature0 °C to 50 °C
Storage temperature'-30 °C to 60 °C batteries removed
Operating altitudeup to 2000 m
Storage altitudeup to 2000 m
Safety
SMFT-1000 PV AnalyzerIEC 61010-1 Pollution Degree 2
IEC 61010-2-034 CAT III 1000 V dc, CAT III 700 V AC
AccessoriesIEC 61010-031
TL-1000-MC4CAT III 1500 V, 20 A
TP1000 Remote Probe (with cap)CAT IV 600 V, CAT III 1000 V, 10 A
TP1000 Remote Probe (without cap)CAT II 1000 V, 10 A
TL-1000 Test LeadsCAT III 1000 V, 10 A
TP74 Test Probes (with cap)CAT III 1000 V, 10 A
Frequency RangeCAT II 1000 V, 10 A
AC285 Alligator ClipCAT III 1000 V, 10 A
PerformanceIEC 61557-1, IEC 61557-2, IEC 61557-4, IEC 61557-10
Electromagnetic Compatibility (EMC)
InternationalIEC 61326-1: Portable Electromagnetic Environment, CISPR 11: Group 1, Class A
Group 1: Equipment has intentionally generated and/or uses conductively-coupled radio frequency energy that is necessary for the internal function of the equipment itself.
Class A: Equipment is suitable for use in all establishments other than domestic and those directly connected to a low-voltage power supply network that supplies buildings used for domestic purposes. There may be potential difficulties in ensuring electromagnetic compatibility in other environments due to conducted and radiated disturbances.
Caution: This equipment is not intended for use in residential environments and may not provide adequate protection to radio reception in such environments.
Wireless Radio Module
Frequency Range2.402 GHz to 2.480 GHz
Output Power8 dBm
