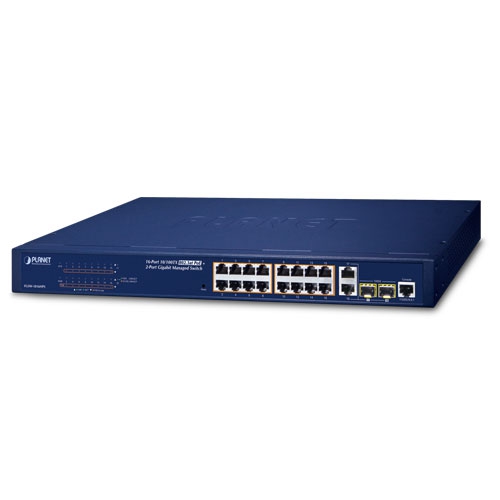

PLANETi äsja uuendatud FGSW-1816HPS Layer 2 PoE+ Managed Switch on mõeldud ettevõtetele ja tööstusharudele, kus PD-de võrku saab tsentraalselt hallata. Lüliti haldusfunktsioone on täiustatud, hõlmates arukat PoE-haldust, IPv6-haldust, ACL-i, GVRP-d ja muud.
Kuluoptimeeritud hallatav PoE+ kommutaator L2/L4 kommuteerimise ja turvalisusega
PLANET FGSW-1816HPS on ideaalne hallatav PoE+ kommutaator, mis pakub kohtvõrgule kuluefektiivset eelist ja on laialdaselt aktsepteeritud VKEde kontorivõrgus. See pakub intelligentset 2. kihi andmepakettide kommuteerimist ja haldusfunktsioone, sõbralikku veebikasutusliidest ja stabiilset toimimist. Mudel vastab IEEE 802.3at Power over Ethernet Plus (PoE+ ) nõuetele taskukohase hinnaga; FGSW-1816HPS on varustatud 16 10/100BASE-TX Fast Ethernet-porti ja 2 Gigabit TP/SFP-kombiliidesega koos sisemise toitesüsteemiga. Tänu 16 Fast Ethernet-portile, mis on integreeritud 802.3at PoE+ injektori funktsiooniga ja kuni 240 vati koguvõimsusega, pakub see rack-paigaldatav, taskukohane, turvaline ja usaldusväärne toitelahendus VKEdele, kes kasutavad Power over Ethernet-võrke või vajavad täiustatud andmeturvet ja võrguliikluse juhtimist.
Lahendus IPv6-võrkude jaoks
Tänu IPv6/IPv4-protokolli toetusele ning lihtsatele ja sõbralikele haldusliidestele on FGSW-1816HPS ideaalne valik IP-seire, VoIP ja traadita teenuste pakkujatele IPv6-võrguga ühendamiseks. Samuti aitab see VKEdel astuda IPv6-ajastusse madalaima investeeringuga ja ilma võrgurajatisi välja vahetamata, kuigi Interneti-teenuse pakkujad loovad IPv6 FTTx servavõrgu.
Sisseehitatud ainulaadsed PoE-funktsioonid järelevalve haldamiseks
FGSW-1816HPS kui hallatav PoE-lüliti järelevalvevõrgu jaoks pakub järgmisi intelligentseid PoE-haldusfunktsioone:
- PD Alive Check
- PoE portide järjestus
- PoE ajakava
Intelligentne Powered Device Alive Check
FGSW-1816HPS-i saab seadistada nii, et see jälgib ühendatud PD staatust reaalajas pingi toimingu abil. Kui PD lakkab töötamast ja see ei vasta, taastab FGSW-1816HPS PoE-pordi toite ja toob PD uuesti tööle. See suurendab oluliselt võrgu töökindlust, kuna PoE-port taastab PD toiteallika, vähendades seega administraatori halduskoormust.
PoE-portide järjestus
Et vältida seda, et kõik FGSW-1816HPSi PoE-portid ei oleks aktiivsed samal ajal, kui lüliti on käivitunud, saab FGSW-1816HPSi PoE-portid konfigureerida nii, et iga port aktiveeruks intervalli ajal. Lisaks sellele on seadistus "Delay" (Viivitus) selleks, et viivitada iga pordi toitmist, kui FGSW-1816HPS on täielikult käivitunud.
PoE ajakava energiasäästuks
Lisaks IP-seireks kasutamisele on FGSW-1816HPS kindlasti kohaldatav mis tahes PoE-võrgu, sealhulgas VoIP ja traadita LANi ehitamiseks. Energiasäästu ülemaailmse suundumuse kohaselt ja aidates kaasa keskkonnakaitsele Maal, suudab FGSW-1816HPS lisaks võimele anda suurt võimsust tõhusalt kontrollida toiteallikaid. Funktsioon "PoE ajakava" aitab teil lubada või keelata PoE toite andmist iga PoE-pordi jaoks kindlaksmääratud ajavahemike jooksul ning see on võimas funktsioon, mis aitab VKEdel ja ettevõtetel säästa energiat ja eelarvet.
Ethernet andmeedastuskauguse laiendamine
"Laiendatud" töörežiimil töötab FGSW-1816HPS portide kaupa 10Mbps duplekskasutuses, kuid võib toetada PoE-võimsuse väljundit kuni 250 meetri kaugusele, ületades Ethernet UTP-kaabli 100 meetri piirangu.
Tugevad Layer 2 funktsioonid
FGSW-1816HPS-i saab programmeerida täiustatud kommutaatorihaldusfunktsioonide jaoks, näiteks Multiple Spanning Tree Protocol (MSTP), BPDU filtreerimine, BPDU Guard, dünaamiline portide ühendamine, IGMP/MLD snooping, DHCP relay agent, loop detection ja GVRP, voice VLAN ja Link Layer Discovery Protocol (LLDP). Lisatud 2. kihi protokoll aitab avastada põhiteavet naaberseadmete kohta kohalikus ringhäälingudomeenis. Muud lisatud funktsioonid on pordipõhine/802.1Q VLAN ja Q-in-Q VLAN, Layer 2/4 QoS, portide peegeldamine, ringhäälingutormi kontroll ja ribalaiuse kontroll.
Täiustatud turvalisus ja liikluskontroll
FGSW-1816HPS pakub ulatuslikku Layer 2 kuni Layer 4 juurdepääsu kontrollnimekirja (ACL ) serva turvalisuse jõustamiseks. Seda saab kasutada võrgule juurdepääsu piiramiseks, keelates pakettide juurdepääsu lähtekoha ja sihtkoha IP/MAC-aadressi või määratletud tüüpiliste võrgurakenduste alusel. FGSW-1816HPS pakub ka DHCP Snooping, ARP Inspection ja MAC Verification funktsioone, et vältida IP snooping'u rünnakuid ja visata ära ARP paketid kehtetu MAC-aadressiga. Samuti on olemas portide kaupa MAC/IP-aadresside sidumine ja MAC-aadresside sidumine. Nüüd saab võrguadministraator ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.
Küberturvalisuse võrgulahendus turvariskide minimeerimiseks
Küberturvalisuse funktsioonid, mis praktiliselt ei vaja vaeva ja kulusid, sisaldasid lülitite haldamise kaitset ja kriitilise tähtsusega võrgu täiustatud turvalisust. Kasutatakse nii SSH- kui ka SSL-protokolle, et pakkuda tugevat kaitset täiustatud ohtude eest. Võrguadministraator saab nüüd ehitada väga turvalisi ettevõtte võrke oluliselt väiksema aja ja vaevaga kui varem.
Tõhus juhtimine
Tõhusaks haldamiseks on FGSW-1816HPS varustatud veebi-, Telnet- ja SNMP-haldusliidestega. Sisseehitatud veebipõhise haldusliidese abil pakub FGSW-1816HPS hõlpsasti kasutatavat, platvormist sõltumatut haldus- ja konfigureerimisvõimalust. Toetades SNMP (Simple Network Management Protocol), saab FGSW-1816HPS-i hallata mis tahes standardse haldustarkvara abil. Tekstipõhiseks haldamiseks saab lülitile ligi Telneti kaudu. Lisaks pakub FGSW-1816HPS turvalist kaugjuhtimist, toetades SNMPv3-ühendusi, mis krüpteerivad pakettide sisu igal seansil.
Paindlik ja laiendatav Uplink-lahendus
FGSW-1816HPS pakub 2 täiendavat Gigabit TP/SFP-kombiliidest, mis toetavad 10/100/1000BASE-T RJ45 vaskühendust, et ühendada seirevõrgu seadmeid, nagu NVR, videostriiminguserver või NAS, et hõlbustada seirehaldust. Või nende kiudoptiliste SFP-pesade kaudu, mis on hõivatud 1000BASE-SX/LX SFP (small form-factor pluggable) kiudoptiliste transiiveritega, saab seda pikalt ühendada magistraalvõrgu lülitiga ja seirekeskusega. Kaugust saab pikendada 550 meetrist kuni 2 kilomeetrini (mitmemoodiline kiud) kuni 10/20/40/80/120 kilomeetrini (ühemoodiline kiud või WDM-kiud). Need sobivad hästi rakendusteks tööstuslikes andmekeskustes ja jaotustes.
Hardware Specifications
Copper Ports16 10/100BASE-TX RJ45 Auto-MDI/MDI-X ports
PoE Injector Port16 802.3af/802.3at PoE+ injector ports
Gigabit Copper Ports2 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP/mini-GBIC Slots2 1000BASE-X SFP interfaces, shared with Port-17 to Port-18
Console1 RS232-to-RJ45 serial port (115200, N, 8, 1)
Reset Button< 5 sec: System reboot
> 5 sec: Factory default
LEDSystem:
Power (Green)
SYS (Green)
10/100TX RJ45 Interfaces (Port 1 to Port 16):
LNK/ACT (Green), PoE-in-Use (Amber)
10/100/1000BASE-T RJ45 / SFP Interfaces (Port 17 to Port 18):
LNK/ACT 10/100 (Orange), 1000 (Green)
Thermal Fan2
Power Requirements100~240V AC, 50/60Hz, 3.6A (max.)
Power Consumption/DissipationMax.270 watts/921BTU
Dimensions (W x D x H)440 x 208 x 44 mm,1U height
Weight2332g
EnclosureMetal
Switching
Switch ArchitectureStore-and-Forward
Switch Fabric7.2Gbps/non-blocking
Switch Throughput@64bytes5.35Mpps @64bytes
MAC Address Table16K entries
Shared Data Buffer4Mbits
Flow ControlIEEE 802.3x pause frame for full duplex
Back pressure for half duplex
Jumbo Frame16K bytes
Power over Ethernet
PoE StandardIEEE 802.3af Power over Ethernet/PSE
IEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply TypeEnd-span
Power Pin Assignment1/2(+), 3/6 (-)
PoE Power OutputPer Port 54V DC, 300mA. Max. 15.4 watts (IEEE 802.3af)
Per Port 54V DC, 600mA. Max. 30watts (IEEE 802.3at)
PoE Power Budget240 watts
Number of PDs, 7 watts16
Number of PDs, 15.4 watts15
Number of PDs, 30 watts8
Layer 2 Functions
Port MirroringTX/RX/both
Many-to-1 monitor
VLANPort-based VLAN, up to 18 VLAN groups
IEEE 802.1Q tagged VLAN
- Up to 256 VLAN groups, out of 4094 VLAN IDs
Protocol VLAN
Provider Bridging (VLAN Q-in-Q) support (IEEE 802.1ad)
GVRP
Voice VLAN
Link AggregationIEEE 802.3ad LACP supports one 2-port trunk group; static trunk supports one 2-port trunk group
Spanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
STP BPDU filtering, BPDU Guard
IGMP SnoopingIPv4 IGMP snooping v1/ v2 and v3
MLD SnoopingIPv6 MLD snooping v1, v2
QoSIngress/Egress Rate Limit per port bandwidth control
Storm Control support
Broadcast/ Multicast /DLF (Destination Lookup Failure)/ARP/ICMP
Traffic classification
- IEEE 802.1p Qos/CoS
- TCP/UDP/DSCP/IP precedence of IPv4/IPv6 packets
Strict priority and Weighted Round Robin (WRR) CoS policies
Security Functions
Access Control ListIPv4/IPv6 IP-based ACL
MAC-based ACL
SecurityPort-MAC-IP Address Binding
- Port-MAC-IP Port Setting
- Port-MAC-IP Entry Setting
MAC Address Binding
- Static MAC
- MAC Filtering
Enhanced SecurityDHCP snooping to filter distrusted DHCP messages
ARP Inspection discards ARP packets with invalid MAC address to IP address binding
Management Functions
System ConfigurationConsole and Telnet command line interface
Web browser
SNMP v1, v2c
System ManagementIPv4 and IPv6 dual stack management
BOOTP and DHCP for IP address assignment
System maintenance
- Firmware upgrade via HTTP
- Configuration upload/download through web interface
- Hardware-based reset button for system reset to factory default
SNTP Network Time Protocol
Link Layer Discovery Protocol (LLDP)
Event message logging to remote Syslog server
PLANET smart discovery utility
Event ManagementEvent message logging to remote Syslog server
Standards Conformance
Regulatory ComplianceFCC Part 15 Class A, CE
Standards ComplianceIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
RFC 3810 MLD version 2
Environment
OperatingTemperature: 0 ~ 50 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
StorageTemperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
