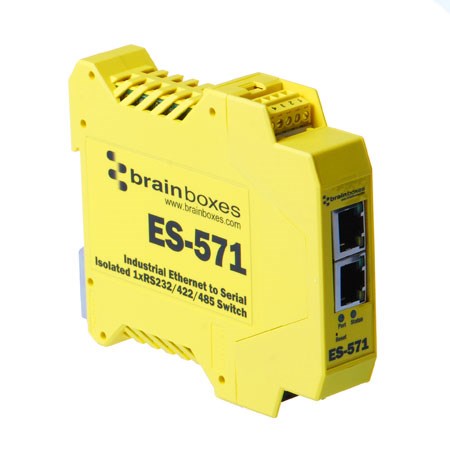

Ethernet-sariseadmega 1 portiga, tarkvaraga valitav RS232, RS422/485 täisdupleks või RS422 pooldupleks ja 2 Etherneti porti. ES-571-l on eemaldatavad kruviterminalid lihtsaks juhtmestamiseks, õhuke „end on” korpus ja integreeritud DIN-siini kinnitus. Ethernet-lüliti võimaldab seadmete järjestikust ühendamist, et infrastruktuuri koheselt uuendada. Samuti on seadmel 4 eraldi toitepiirkonda, mis on üksteisest täielikult galvaaniliselt isoleeritud. Meie tööstuslik Ethernet-seeria seadme töötemperatuur on -30 kuni +80 kraadi Celsiuse järgi ja +5VDC kuni +30VDC kahe sisendiga pöörispooluse kaitse toiteallikas, mis muudab selle ideaalseks tööstuslikuks kasutamiseks. Andmeedastuskiirus kuni 1 000 000 baudi (1 megabaudi) koos 1 Mbit/s liinidraiveritega tagab kompromissitu jõudluse. Baudikiirused võivad olla standardväärtused, nagu 9600, 115 200, 230 000, 921 600, või kasutaja määratavad mittestandardsed väärtused.
Meie Industrial ES seeria pakub lihtsaid ja kiireid võrgustatud jadaporti nõudlikes keskkondades. Jadaportide tunnelimine võimaldab jadakaabli asendamist mis tahes kaugusel, ilma et oleks vaja tarkvara. Sobib ühendamiseks olemasoleva toite- ja võrguinfrastruktuuriga või kasutamiseks meie PW-600 toiteallikaga.1-portiline RS-232/422/485 tööstuslik isoleeritud Ethernet-seeria seadme serverTäielik galvaaniline isoleerimine toite, Etherneti (1500 VDC) ja seeria (1000 VDC) vahelPaigaldage virtuaalsed Com-portid Windowsis, tunnelige Etherneti kaudu kahe seadme vahel, suhtlege TCP/IP kaudu või kasutage tarkvara API-sid Visual Basic, C# ja muude jaoksAndmeedastuskiirus 110 kuni 1 000 000 baudi (1 megabaudi). Eemaldatavad, värvikoodiga, numbrilised klemmplokid-40 °C kuni +80 °C/-40 °F kuni +176 °F temperatuurivahemikRobustne, õhuke disain, integreeritud DIN-siini kinnitus
- 1 port RS-232/422/485 + Ethernet-lüliti, tööstuslik Ethernet-seeria seadme server
- Lihtsalt ühendage Ethernet-ühendus seadme kaudu
- Paigaldage virtuaalsed Com-portid Windowsisse, tunnelige Etherneti kaudu kahe seadme vahel, suhtlege TCP/IP kaudu või kasutage tarkvara API-sid Visual Basic, C# ja muude jaoks
- Andmeedastuskiirus 110 kuni 1 000 000 baudi (1 megabaudi). Eemaldatavad, värvikoodiga, numbrilised klemmplokid
- -40 °C kuni +80 °C/-40 °F kuni +176 °F temperatuurivahemik
- Tugev, õhuke disain, integreeritud DIN-siini kinnitus
Serial PortPorts1
ProtocolSoftware Selectable as RS232, RS422/485 Full Duplex, or RS485 Half Duplex
ConnectorRemovable Screw terminal block connector - 3.5 mm pitch
Tx FIFO Size2048
Rx FIFO Size2048
Operating DistanceRS422/485 Standard (4000 ft : 1200 metres) / EIA - RS232 Standard
Cable
Serial Port SettingsMax Baud Rate1,000,000 (1 MegaBaud)
Data Bits5,6,7 or 8
ParityOdd, Even, None, Mark or Space
Stop Bits1, 1.5 or 2
Flow ControlRTS/CTS, DSR/DTR, XON/XOFF
Tx/Rx ModesPoint to Point (RS232), Full Duplex, Half Duplex Autogating, Hardware Autogating, TxD always/ RTS true enabled, RxD always enabled, RxD RTS true disabled, CTS forced true (RS422/485)
PowerPower Input5V - 30V DC Redundant DC Dual Power Inputs, reverse polarity protected
Power Over EthernetNo - this product does not have PoE capability
Power Supply 1 DescriptionGlobal Power Supply - PW-600
Power Supply 2 Description
GeneralMounting Accessories 1 DescriptionIntegrated DIN rail clip
Mounting Accessories 2 Description
PCB Layers4
Operating Temperature Range-40 °C to +80 °C / -40 °F to +176 °F
Device Dims with ears96.3x101x25
Device Dims without ears91.6x77x25
Galvanic IsolationYes
Power Consumption1.6 Watt typical 60mA@24V - 2.9 Watt Max
Product Weight0.117 kg
Product Dimensions115(l) x 105(w) x 23(h) mm
Packaged Weight0.211 kg
Packaged Dimensions160(l) x 135(w) x 49(h) mm
GTIN (barcode)837324002904
Operating System CompatibilityOperating Systems
Microsoft Windows 10
Microsoft Windows 8 32 bit & 64 bit Editions
Microsoft Windows 7 32 bit & 64 bit Editions
Windows Server 2008 32 bit & 64 bit Editions
Windows Vista 32 bit & 64 bit Editions
Windows XP 32 bit & 64 bit Editions
Linux
InterfaceEthernetEthernet Interface takes advantage of a companies pre-existing infrastructure, allowing you to connect to your Brainboxes device over the local network, or from across the world.
