Ethernet-sarivõrgu seadmeserver, mis võimaldab juurdepääsu neljale RS422/485 saripordile. Andmeedastuskiirus kuni 1 000 000 baudi ja 1 Mbit/s liinidraiverid tagavad kompromissitu jõudluse. Meie ES-seeria pakub lihtsaid ja kiireid võrgustatud sariporte. RS485 – 1 keeratud paar – poolduplekskonfiguratsioon automaatse väravaga tagab probleemivaba andmeedastuse tänu andmete suuna automaatsele kontrollile. Veebiliides võimaldab turvalist konfigureerimist ja seeriaportide juhtimist kohaliku võrgu või interneti kaudu, kasutades mis tahes brauserit. Windowsile pakub meie enda disainitud (32-bitine ja 64-bitine) draiver kohalikke COM-porte, säilitades olemasolevad tarkvararakendused ja võimaldades teil ühenduda võrgu kaudu kaugseadmetega, justkui need oleksid kohalikult ühendatud.
Seadmele pääseb ligi TCP/IP-pistikute kaudu mis tahes võrguseadmest, nagu Android-tahvelarvuti, arvuti või telefon. Saripordi tunnel (individuaalselt konfigureeritav) võimaldab sarikaabli asendamist mis tahes kaugusel, tarkvara pole vaja. Windows OS-is haldab TCP/IP-pistikuid Winsock API, teistes operatsioonisüsteemides on see erinev.

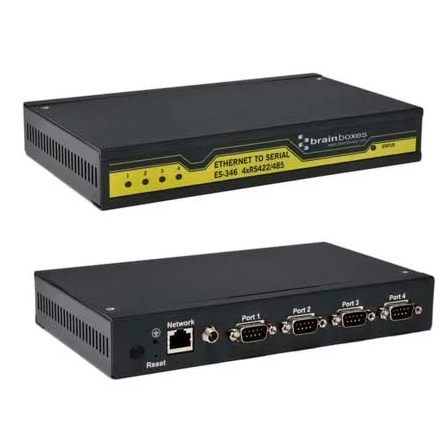

4-portiline RS-422/485
Ethernet-sariporti server terasest IP-30 korpuses
Soovitatav nõudlike voolu juhtimise ja latentsuse rakenduste jaoks, nagu CNC/DNC masinate side
Saripordi tunnelimine võimaldab asendada sarikaabli mis tahes kaugusel, tarkvara pole vaja
Paigaldage virtuaalsed Com-pordid, suhtlege TCP/IP kaudu või kasutage tarkvara API-sid Visual Basic, C# ja muude jaoks
Toiteallikas kaasas (toite sisend 5–30 V DC)
Serial PortPorts4
ProtocolRS422/485
ConnectorDB9 Connector - 9 Pin Male
Tx FIFO Size2048
Rx FIFO Size2048
Operating DistanceRS422/485 Standard (4000 ft : 1200 metres)
CableNo Cable; Integrated Connector
Serial Port SettingsMax Baud Rate1,000,000 (1 MegaBaud)
Data Bits5,6,7 or 8
ParityOdd, Even, None, Mark or Space
Stop Bits1, 1.5 or 2
Flow ControlRTS/CTS, XON/XOFF
Tx/Rx ModesFull Duplex, Half Duplex Autogating
PowerPower Input5V - 30V DC input, reverse polarity protected
Power Over EthernetNo - this product does not have PoE capability
Power Supply 1 DescriptionGlobal Power Supply - AU, EU, UK, US - PW-500
Power Supply 2 Description
GeneralMounting Accessories 1 DescriptionSnap In DIN Clip lit for 4&8 ports - MK-070
Mounting Accessories 2 DescriptionWall Mounting Kit for 4&8 ports - MK-059
PCB Layers4
Operating Temperature Range0 °C to +60 °C / 32 °F to +140 °F
Device Dims with ears96.3x101x25
Device Dims without ears
Power Consumption1.45W Typical
Product Weight0.700 kg, 24.69 ounces
Product Dimensions215x123x34 mm, 8.5x4.8x1.3 inches
Packaged Weight0.997 kg, 35.17 ounces
Packaged Dimensions300x135x80 mm, 11.8x5.3x3.1 inches
GTIN (barcode)837324002676
Operating System CompatibilityOperating Systems
Microsoft Windows 10
Microsoft Windows 7 32 bit & 64 bit Editions
Windows Server 2008 32 bit & 64 bit Editions
Windows Vista 32 bit & 64 bit Editions
Windows XP 32 bit & 64 bit Editions
Microsoft Windows 2000
InterfaceEthernetEthernet Interface takes advantage of a companies pre-existing infrastructure, allowing you to connect to your Brainboxes device over the local network, or from across the world.
